Hvad er RK3576 -chip?

ROCKCHIP RK3576 Anden generation af 8nm High-Performance AIOT-platform er en højtydende, lav effekt SOC (System-on-Chip) processor, der er egnet til en række applikationsscenarier, såsom ARM-baserede pc'er, kantcomputerenheder og personlige mobile internetenheder. Den bruger en otte-core CPU baseret på ARM-arkitekturen, integrerer en uafhængig 6TOPS (TERA-operationer pr. Sekund) NPU (Neural Network Quad Processing Unit), integrerer flere computerkerner såsom GPU, MCU, VPU og har en rig perifer interface for at imødekomme de komplekse scenekrav i Alot. Derudover understøtter RK3576 også UFS (Universal Flash Storage) opbevaring, der leverer effektiv datalagrings- og læsefunktioner.

ThinkCore -teknologi dedikeret til ARM -indlejret udvikling, har i øjeblikket udviklet RK3576 Core Board og understøtter tilpasning og masseproduktion

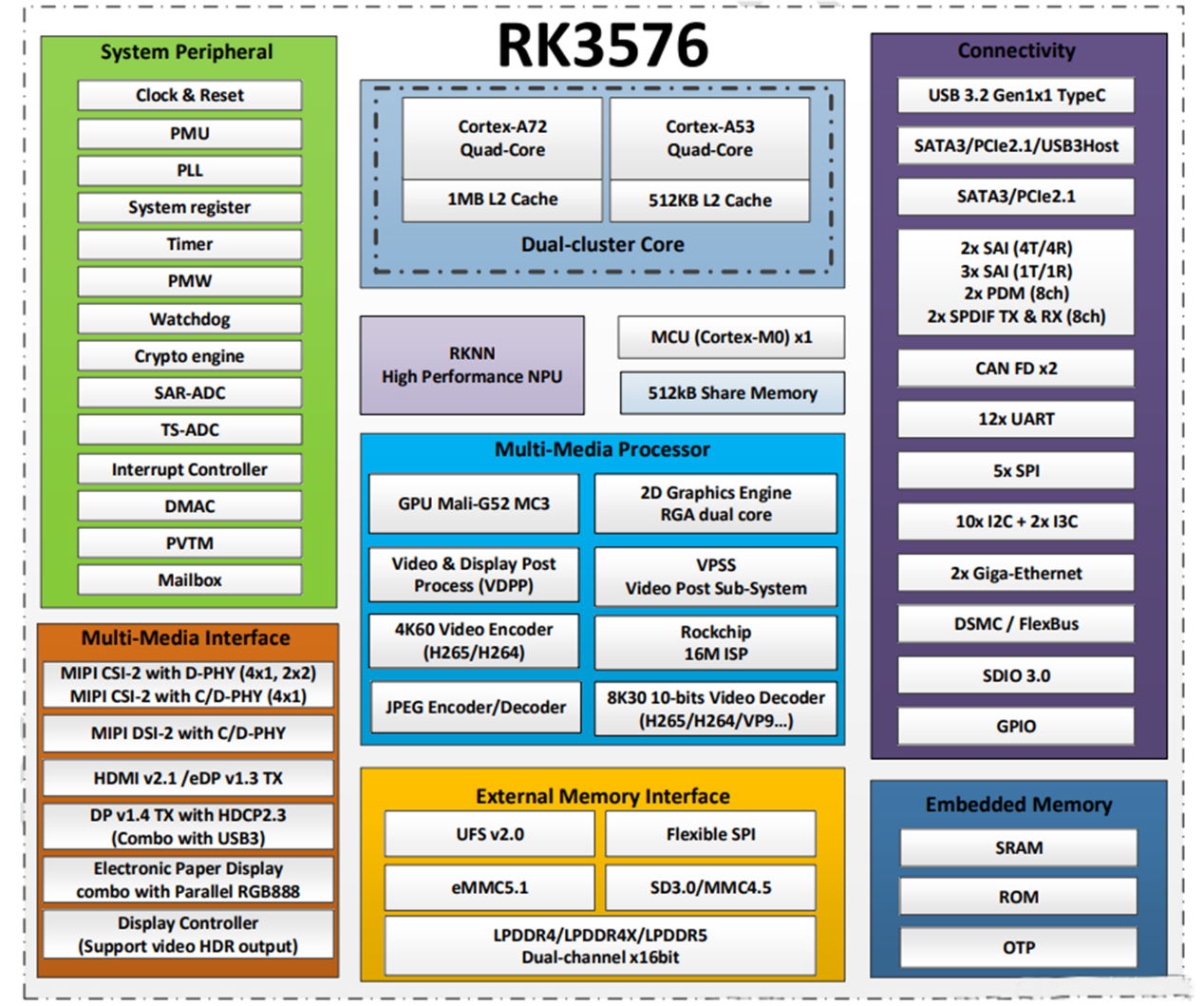

2. 2. RK3576 Specifikationsanalyse

CPU:

Octa-core armprocessor med 4 Cortex-A72-kerner (2,2 GHz) og 4 Cortex-A53-kerner (1,8 GHz)

Brugerorienteret arm Cortex-M0 MCU ved 400 MHz

GPU:

Arm Mali-G52 MC3 @ 1GHz

Understøtter OpenGL ES 1.1, 2.0 og 3.2

Support Volcano 1.1

Understøtter OpenCL 2.0 Fuld profil

Understøtter AFBC (Arm Frame Buffer Compression)

DDR:

Dual 32-bit LPDDR4/LPDDR4X/LPDDR5

VPU:

8kp30 H.265, AV1, VP9, ​​AVS2 Video Decoder

4KP120 H.265, AV1, VP9, ​​AVS2 Video Decoder

4KP60 H.265, H.264, AV1, VP9, ​​AVS2 Video Decoder

4KP60 H.264/H.265 Video Encoder

4KP60 MPEG -koder og dekoder

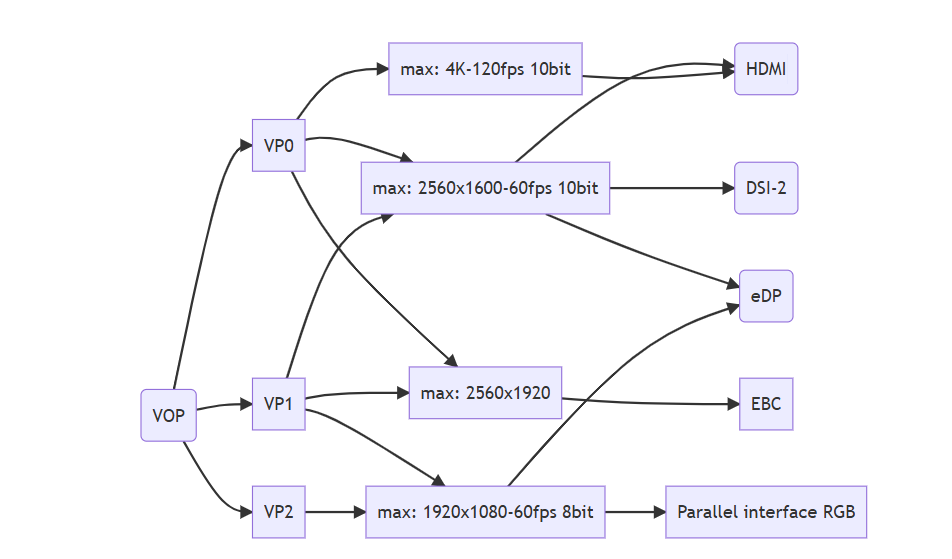

GTC:

HDMI 2.1 4KP120 /EDP 1.3 Combo TX @ 4KP60 Combo TX

MIPI DSI-2 TX @ 4K60

DisplayPort 1.4 TX @ 4K120

EPD (elektronisk papirvisning) TX @ 2560x1920

Parallel interface (RGB888) TX @ 1080p60

1. Support Triple Screen Display 2.5K+2K+2K

2. 2. dobbelt skærm 4k+ 2k

NPU:

INT8 Computing Power er 6 øverst

Support dobbeltkerner, dobbeltkerner kan arbejde sammen eller uafhængigt

Support INT4, INT8, INT16, FP16, BF16 og TF32 Computing med 1 MB intern SRAM

Support Multi-Task, Multi-Scenario Parallel Q Processing Support DEEM Learning Framework: TensorFlow, Caffe, Tflite, Pytorch, Onnx NN, Android NN osv.

RGA (2D grafikmotor):

RockChip RGA v2.5 Motor, maksimal kerne maksimal opløsning: Kildebillede 8192x8192, målbillede 4096x4096 Supportblokoverførsel og gennemsigtighedstilstand Farvefyldning, inklusive gradientfyldning og mønsterfyldning

Support alfa-blanding, inklusive global alfa, per-pixel alfa og gradient

Støtt ethvert ikke-heltal skaleringsforhold fra 1/16 til 16

Support 0, 90, 180, 270

Videoinput

16M Pixel ISP med HDR (op til 120dB)

Understøtter 3 MIPI CSI-2-grænseflader

1 MIPI CSI-2 med D-Phy (4x1, 2x2)

1 MIPI CS1-2 med C/D-Phy (4x1)

To 4-baners D-PHY V1.2-grænseflader

Hver grænseflade kan konfigureres som en 2x2 datakanalport

En 4-sporet (eller 3-data triplet) C/D-Phy

D-PHY er v2.0 med en kanalhastighed på 4,5 Gbps

C-PHY er v1.1 med en triplethastighed på 2,5 gsps

Hver port understøtter 4 virtuelle kanaler

DVP -interface

En DVP 8/10/12

16-bit

8/10/12/16 bit, op til 150 MHz I/O-frekvensstøtte Bt.601/Bt.656 og Bt.1120 VI-grænseflader Supportkonfiguration af Pixel Clock, Horisontal Sync og Vertical Sync Polarity Support 2/4-vejs Multiplexing Byte Interleavet Format af BT.656/BT.1120 Support Dobbelt-udprøver Bt.656/Bt.1120

Opbevaring

UFS 2.1 med HS-G3 (12 Gbps)

FSPI (otte kanaler)

EMMC 5.1

SDMMC 3.0

Kamera hvis

2 MIPI CSI-2 med D-PHY (kan består af 4x1 eller 2x2)

1 MIPI CSI-2 med C/D-Phy (4x1)

1x 8110112116-bit DVP

Billedkvalitet-Deinterlacing, denoising, skalering, styringsmotor, skarphed, kantudjævning, DCI-HIST, 3D-LUT, ACM, HDR

Lyd

I2S/TDM/PCM (2x 4T4R, 3x 2T2R), 2x 8ch PDM, 2X S/PDIFASRC (2x 2CH + 2X 4CH)

Netværk

2x RGMI -grænseflader, dvs. dobbelt Gigabit Ethernet

. USB

1x USB 3.2 Gen 1, understøtter Type-C ALT-tilstand med DisplayPort

. PCLE

1 PCLE 2.1/SATA 3.1/USB 3.2 Gen1 Multiplexed Port

1 PCLE 2.1/SATA 3.1 Multiplexed Port

Andre 1/0

Kan FD, I2C, SPI, UART, GPIO

Sikkerhed (Arm Trustzone Security Extension)

Arm Trustzone Security Extension

Sikker boot/nøgle stige/OTP

Crypto Engine (RSA, ECC, Hash, DES, AES, SHA, SM)

Pakke:16x17mm, 0,65 tonehøjde, FCCSP -pakke
