RK3568 Board to Board Motherboard

ThisRK3568 Board to Board Bundkort (BTB-interface) kan bruges som en højpræstations-computercomputer og indlejret bundkort til visning, kontrol, netværkstransmission, fillagring, kant computing og andre scenarier.

Ved hjælp af rockchiprk3568 (kommerciel kvalitet)/RK3568J (industriel kvalitet) som hovedchip vedtager den 22nm processteknologi, med en maksimal frekvens på 2,0 GHz, integreret quad-core 64-bit cortex-A55-processor og malig5222ee grafiske processor, understøtter 4K decoding og 1080p, der kobler, understøtter dobbelt-faisk-display, bygget Independent NPU, CANGE, CANGE, CANN bruges til lette kunstige efterretningsapplikationer.

Giv en række hukommelses- og opbevaringskombinationer at vælge imellem, afbalanceret ombord hardware -konfiguration, bred vifte af applikationer

Indbygget uafhængig NPU-computerkraft kan nå 1TOPS (3568J er 512MACNPU), kan bruges til lette kunstige efterretningsapplikationer.

Det har høj integration og rige ekspansionsgrænseflader og er udstyret med dobbelt Gigabit Ethernet -porte, HDMI, EDP, 5minipcle, SATA, M.2, USB3.0, USB2.0, MIPI -skærmgrænseflade, MIPI -kamera -interface, lydgrænseflade og andre periferealer, som kan give fuldt ud til udførelsen af ​​processoren og yderligere omfatte brugen af ​​brugen af ​​brugen af ​​brættet.

Støtter officielt mainstream Andriod 11, Debain, Ubuntu -operativsystembilleder og kan anvendes til en række forskellige applikationsmiljøer.

Helt open source, der leverer officielle tutorials, komplette SDK -driverudviklingspakker, designskemaer og andre ressourcer, kan du nemt komme i gang uden blindgyde.

Funktioner

1. Klar til brug understøtter flere operativsystemer, uanset om det er udvikling eller underholdning, det kan let tilfredsstilles!

2. dobbelt Gigabit Ethernet -grænseflader, understøtter dynamisk spændingsregulering

3. indbygget uafhængig NPU, computerkraft kan nå 512MAC/1TOPS

Understøtter skift af et-klik af mainstream-arkitekturmodeller, kan bruges til lette kunstige efterretningsapplikationer

4. Kraftige billedanalysekapaciteter, let afkodning 4K understøtter 4K@60 rammer H.264 \ H.265 \ VP9 Formatafkodning og 1080p60 Frame H.264 \ H.265 Formatkodning

5. Display med dobbelt skærm, high-definition og bærbar

Support dobbeltskærmsdisplay, support op til 4K60 rammer + 1080p60 rammer billedoutput på samme tid

Med rige ekspansionsgrænseflader for at imødekomme forskellige eksterne behov

Parametre

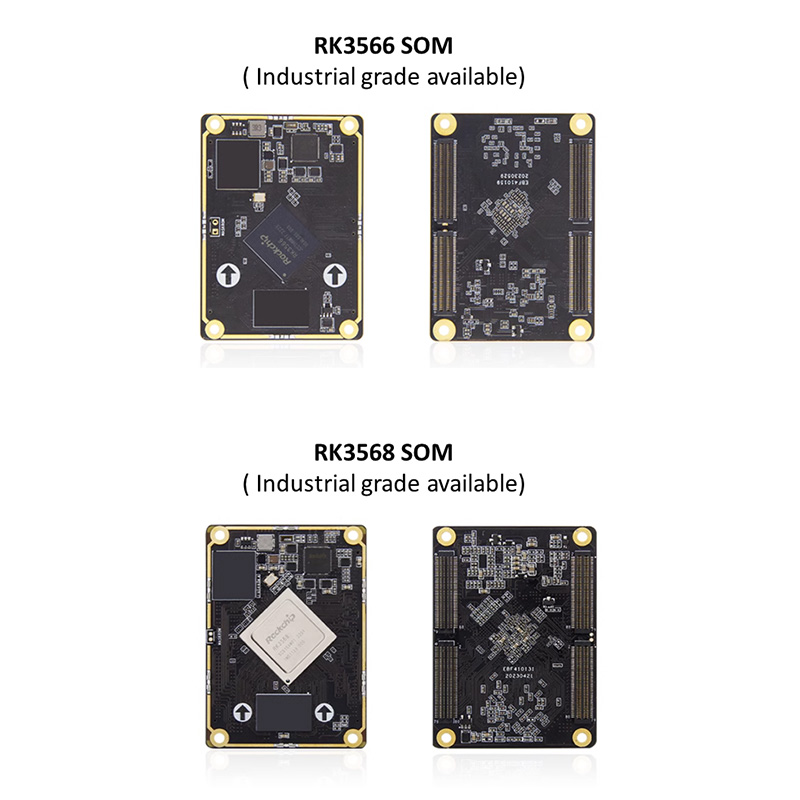

Dette bundkort består af RK3568/ RK3568J Core Board+ Baseboard med form af bestyrelse til bord. Så Base Board er kompatibel med vores RK3568/ RK3568J Core Board og RK3566/ RK3566J Core Board.

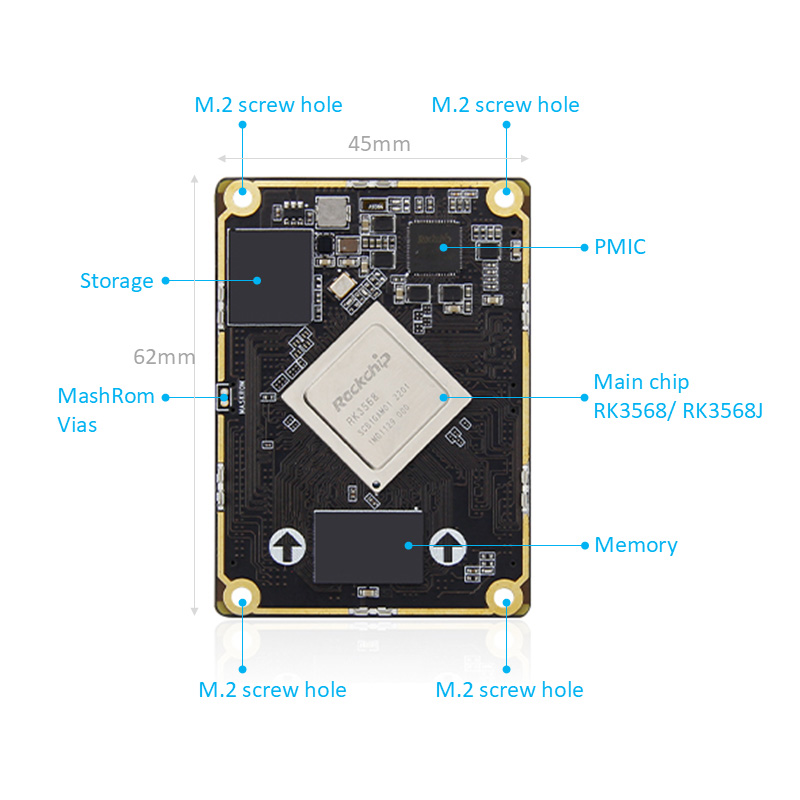

RK3568 BTB Core Board Hardware -konfiguration

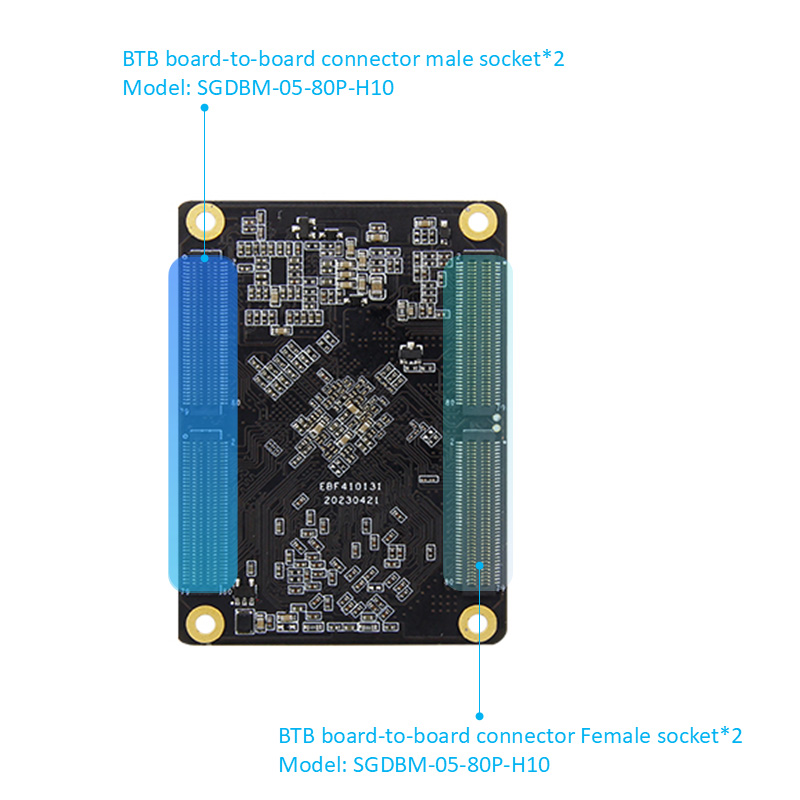

Stik: Mand: SGDBM-05-80P-H10 Kvinde: SGDBF-05-80P-H30

Hovedchip: RK3568/RK3568J (quad-core cortex-A55, 2GHz, Mali-G52)

IO: BTB fører til 320 stifter, 0,5 mm afstand, fører til alle i0

Hukommelse: 1/2/4/8GB, LPDDR4/4X, 1560MHz

Opbevaring: 8/32/64/128GB, EMMC

RK3568 BTB Baseboard Hardware -konfiguration

Stik: Mand: SGDBM-05-80P-H10 Kvinde: SGDBF-05-80P-H30

Strømgrænseflade: 12V@1A (1A og derover) DC -input, DC -interface

Ethernet: 10/100/1000m Adaptiv Ethernet Port*2

HDMI: HDMI2.0 skærmgrænseflade, understøtter display med dobbelt skærm, maksimal opløsning 4096*2160@60Hz

MIPI-DSI: MIPI-skærmgrænseflade*2, kan tilsluttes til Wildfire Mipi-skærm, support dual-screen-skærm: enkelt MIPI-tilstand Maksimal opløsning 1920*1080@60Hz

MIPI-CSI: MIPI-kamera-interface*2, kan tilsluttes IMX415/OV8858-kameraet

EDP: EDP1.3 skærmgrænseflade*1, EDP Touch -interface*1; Understøtt dobbeltskærmsdisplay

USB2.0: Type-A-interface*3 (vært); Type-C-interface*1 (OTG), til firmwareforbrændingsgrænseflade

USB3.0: Type-A-interface*1 (vært)

M.2 Interface: M.Key Type Solid State Drive, PCLE3.0*2 baner; Kan tilsluttes 2280 Specifikation NVME Solid State Drive

PCLE-interface: Mini-PCLE-interface, kan bruges med fuldhøjde eller halvhøjde WiFi-netværkskort, 4G-modul eller andet mini-PCLE-interface-modul

SIM -kortholder: SIM -kortfunktion skal bruges med 4G -modul

SATA -interface: Standard SATA -interface*1; SATA strømforsyningsgrænseflade*1, understøtter 12V output

Kan: kan*2

ADC: ADC erhvervelsesgrænseflade*1

Seriel port: Debug Serial Port*1 (UART2) Standardparameter 1500000-8-N-1; Lvttl seriel port*2 (UART7 & UART9); RS232*2 (UART7 & UART9) RS485*2 (UART3 & UART4)

TF -kortholder: Understøtter Micro SD (TF) kortstøvsystem, op til 512 GB

Lyd: lydudgang, 3,5 mm lydholder*1 (grøn); Lydindgang, 3,5 mm lydholder*1 (rød); MIC Microphone Interface*1 SPK Speaker Interface*1, kan forbinde 1W Power Speaker

Knap: tænd / sluk -knap; Nulstil knap; Gendannelsesknap

Infrarød modtager: Understøtter infrarød fjernbetjeningsfunktion

RTC: RTC -stikkontakt*1

Ventilatorgrænseflade: Understøtter installation af 5V ventilator til afkøling
