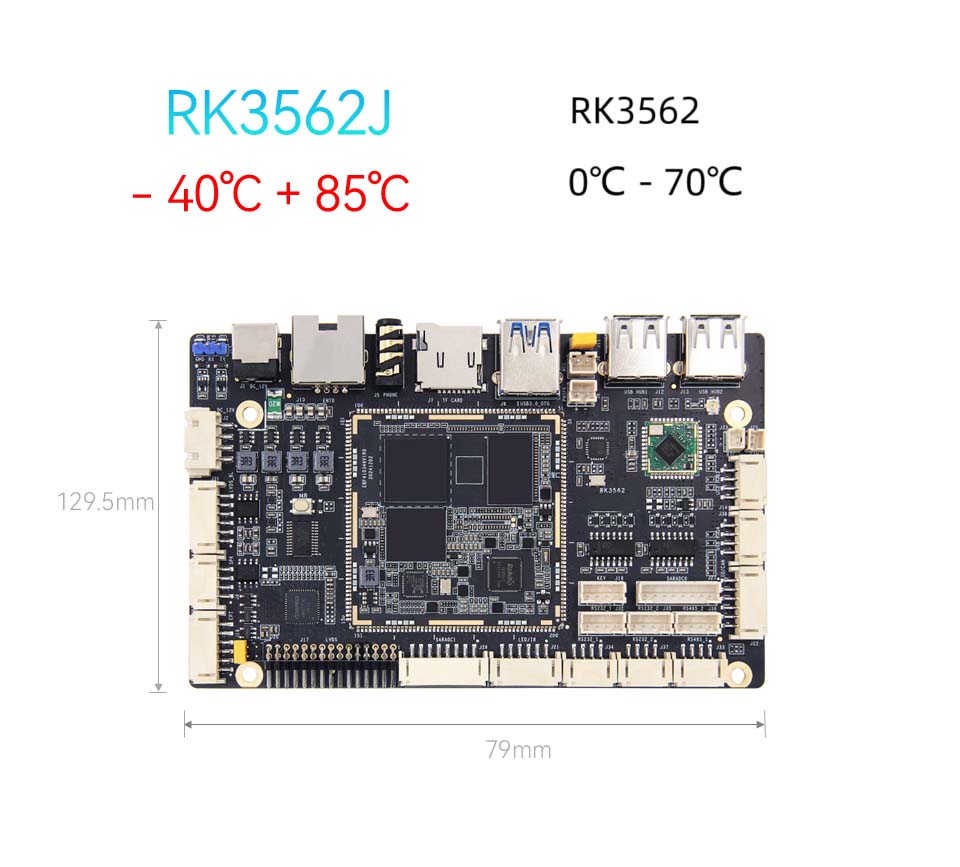

Rockchip RK3562 Digital Signage SBC Industrial Controller

● TP-1HS-kortet kan bruges som en højpræstations-computercomputer og indlejret bundkort til visning, kontrol, netværkstransmission, fillagring, kant computing og andre scenarier.

● Ved hjælp af RockChip RK3562/RK3562J Som hovedchip vedtager den 22NM Advanced Process Technology, med en hovedfrekvens på op til 2,0 GHz, integreret quad-core 64-bit Cortex-A53-processor og ArmMali-G52 GPU, understøtter 4K Video Decoding, Super Image-behandlings kapacitet og understøtter multi-camera-input.

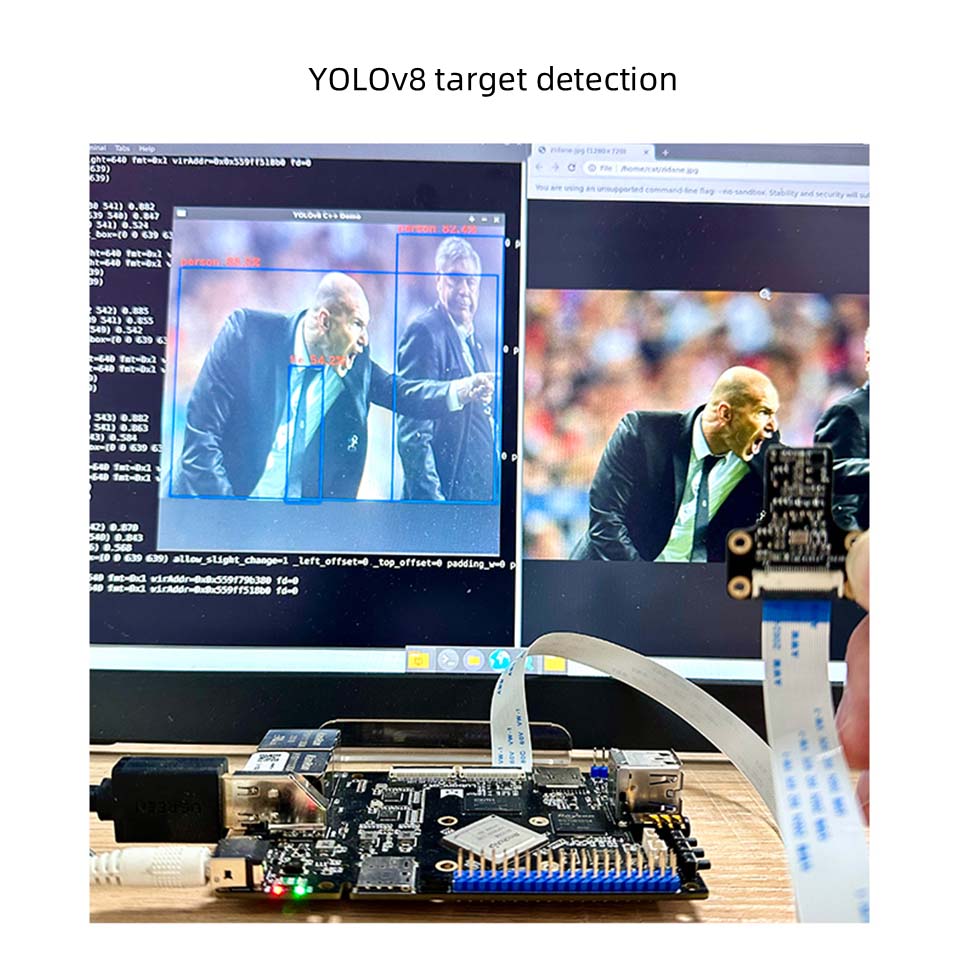

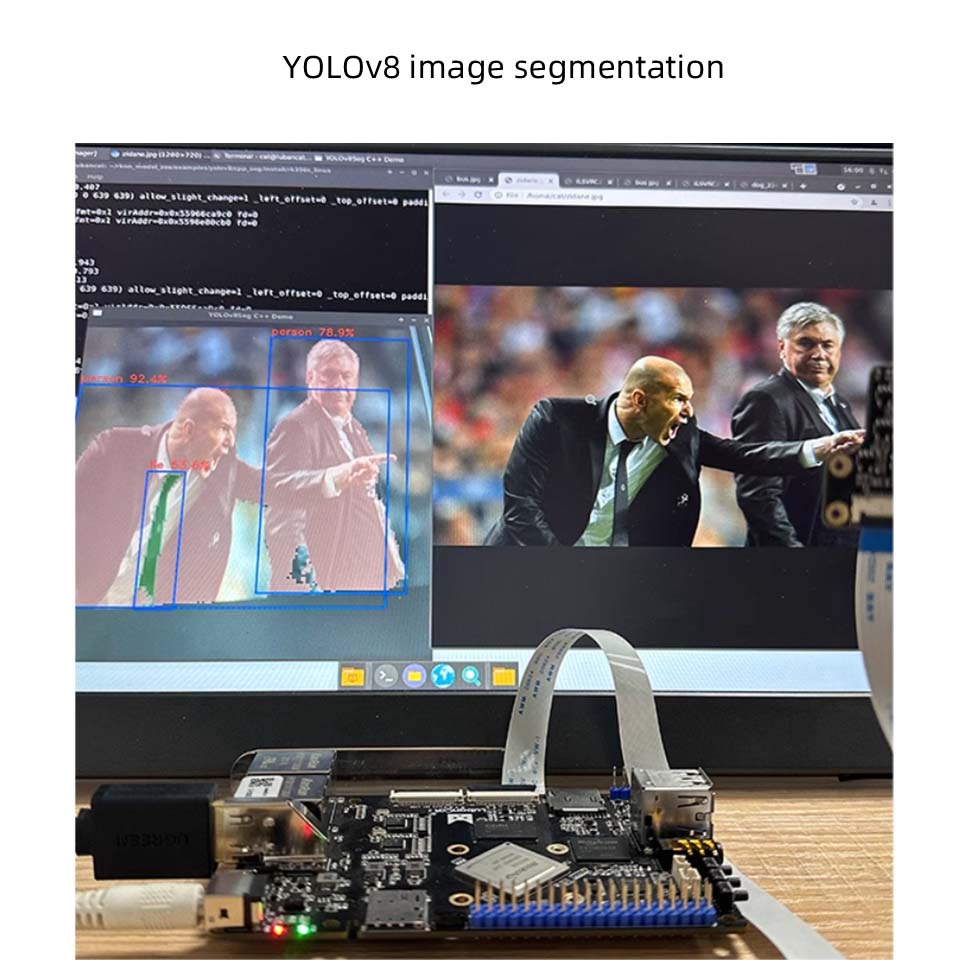

● Den indbyggede uafhængige NPU-computerkraft kan nå 1TOPS, hvilket muliggør forskellige AI-scenarier.

● Tilvejebringer en række hukommelses- og opbevaringskombinationer at vælge imellem med afbalanceret ombord hardwarekonfiguration og en bred vifte af applikationer.

.

● De officielle understøtter mainstream Android-, Debain- og Ubuntu -operativsystembilleder og kan anvendes til 6) forskellige applikationsmiljøer.

● Dataene er helt open source, der leverer komplette SDK -driverudviklingssæt, designskemaer og andre ressourcer, hvilket gør det nemt at komme i gang.

Funktioner

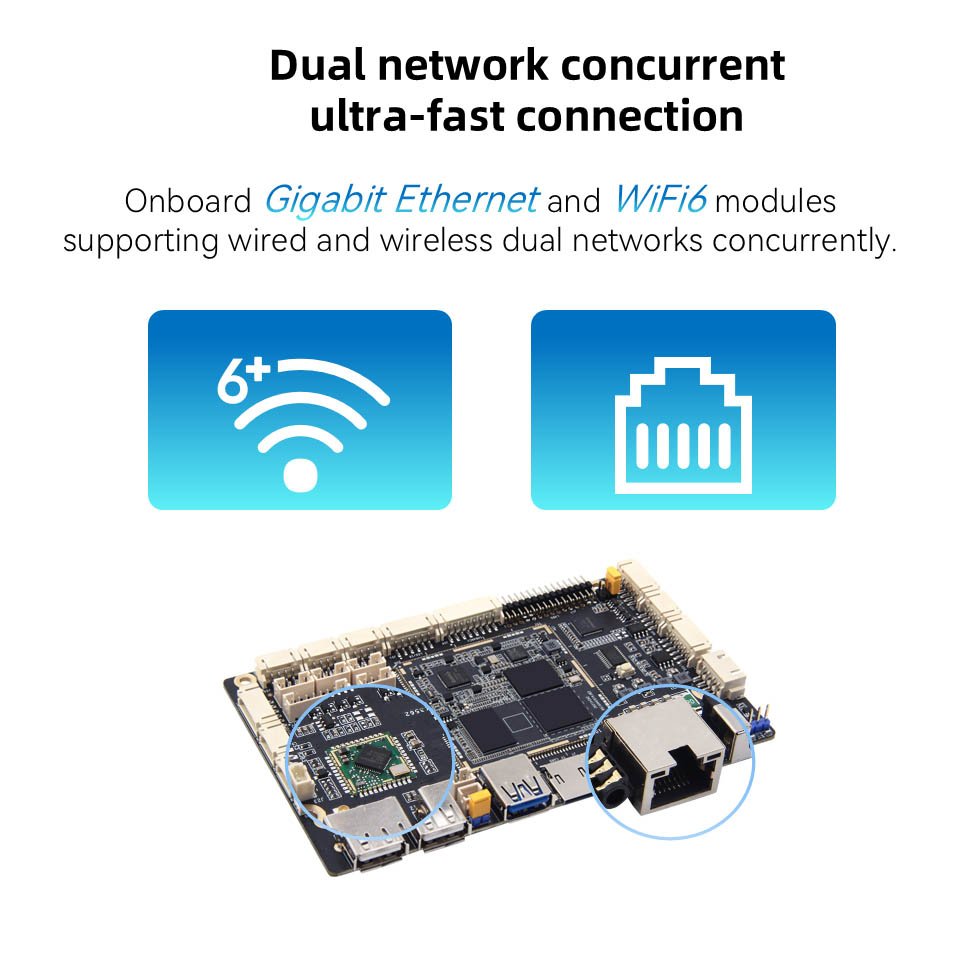

1. ombord Gigabit Ethernet- og WiFi6-moduler understøtter kablet og trådløs dobbelt-netværk samtidighed

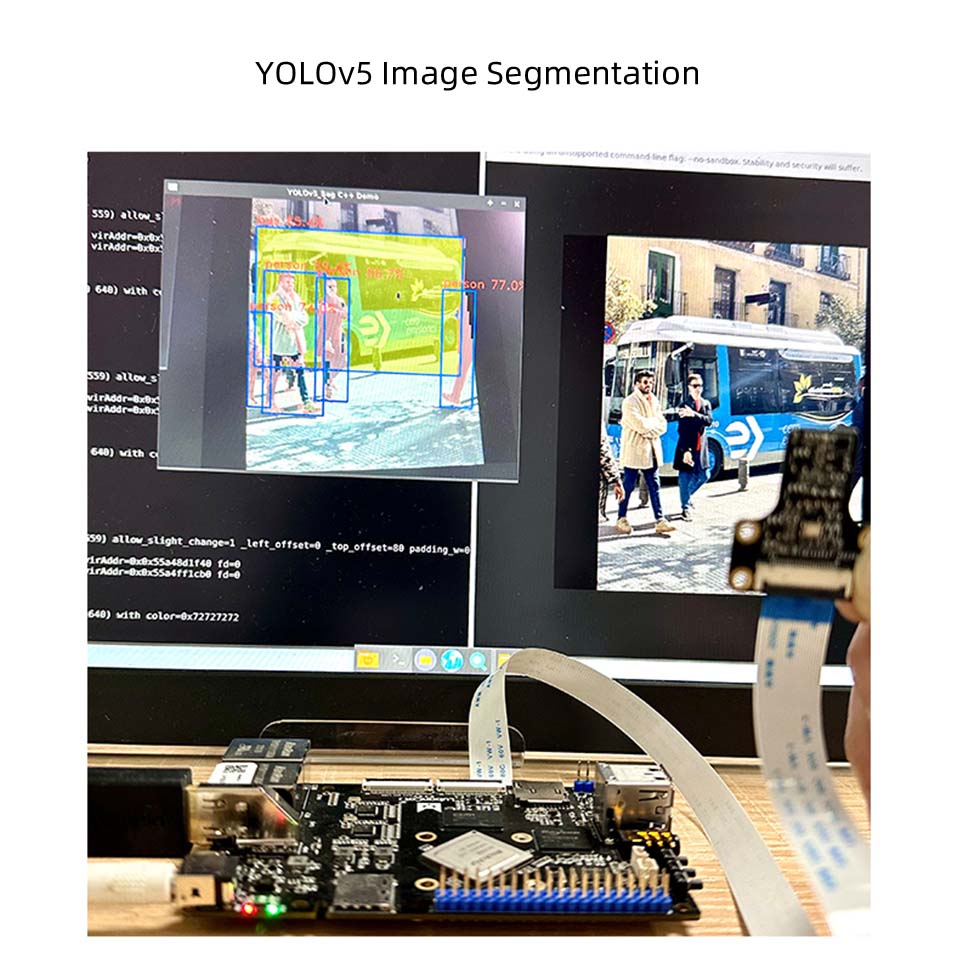

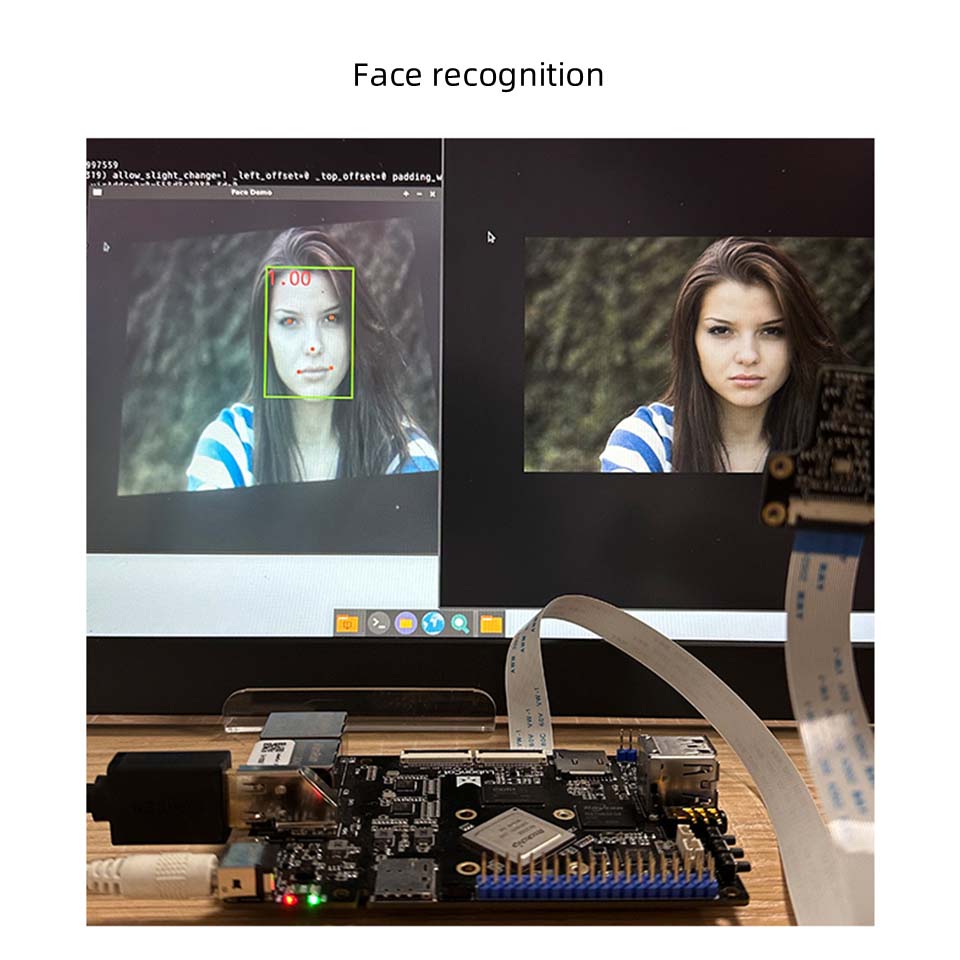

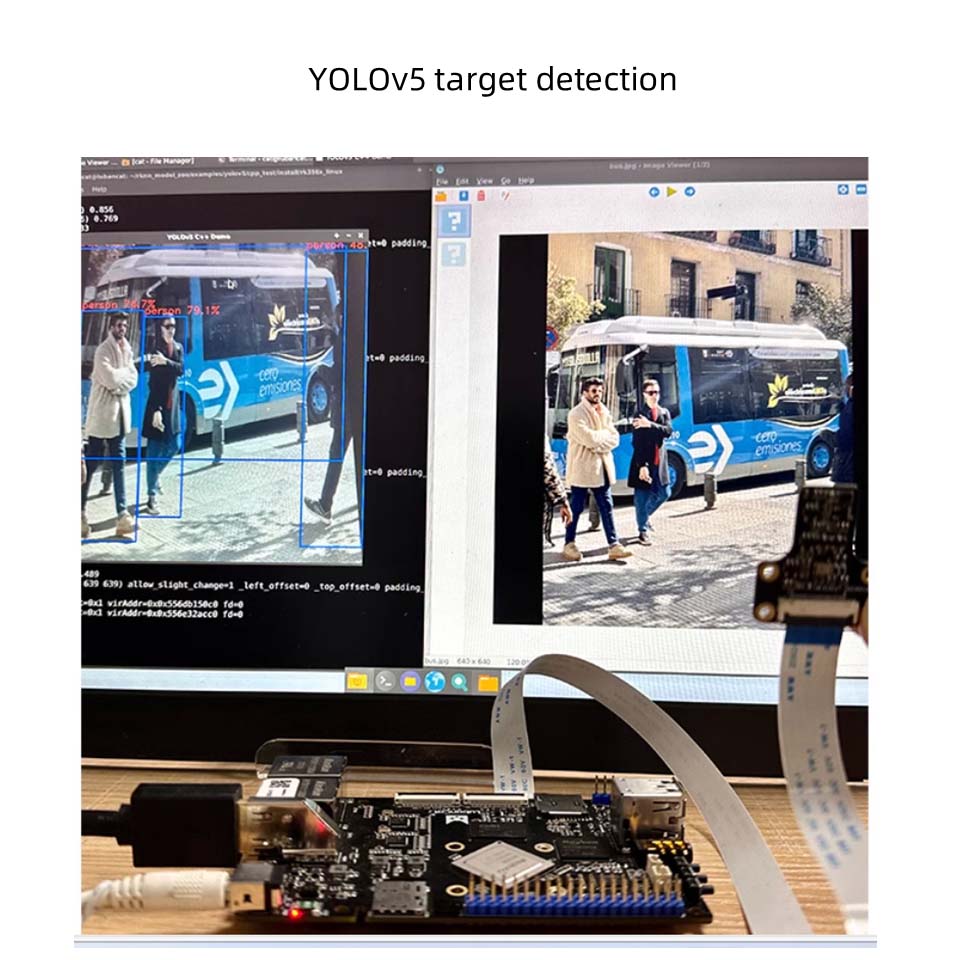

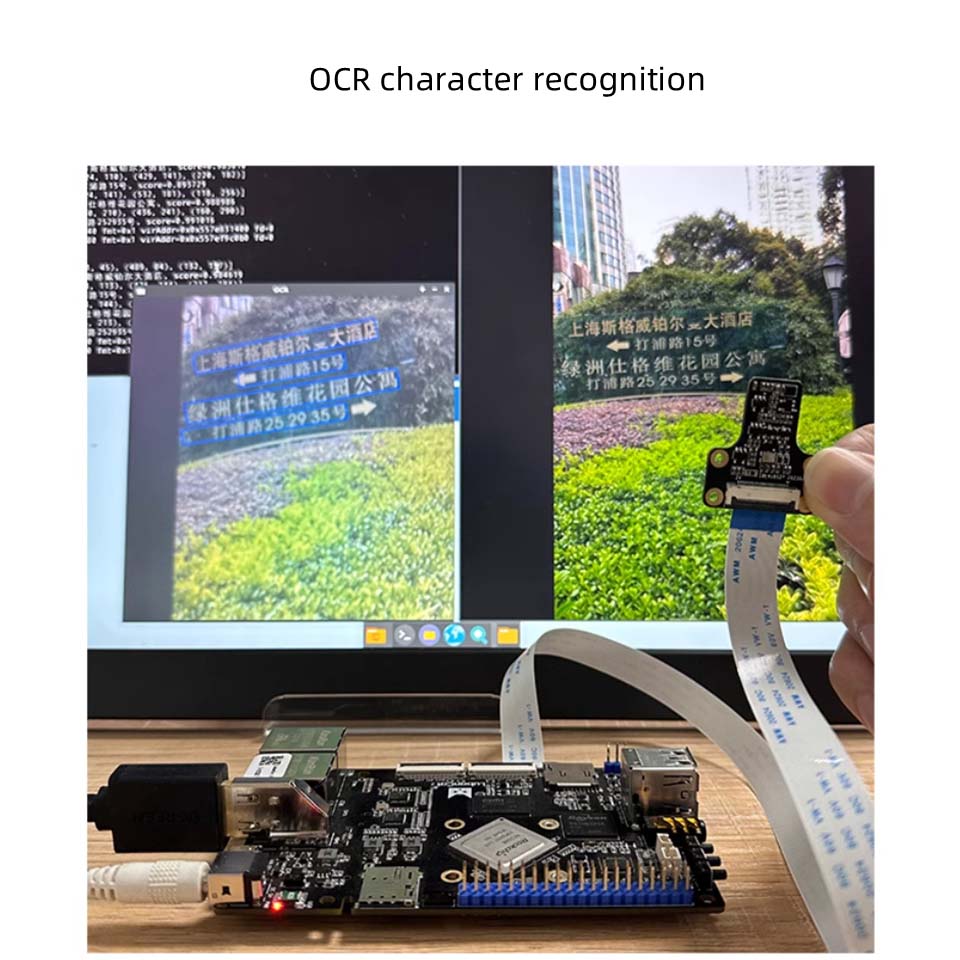

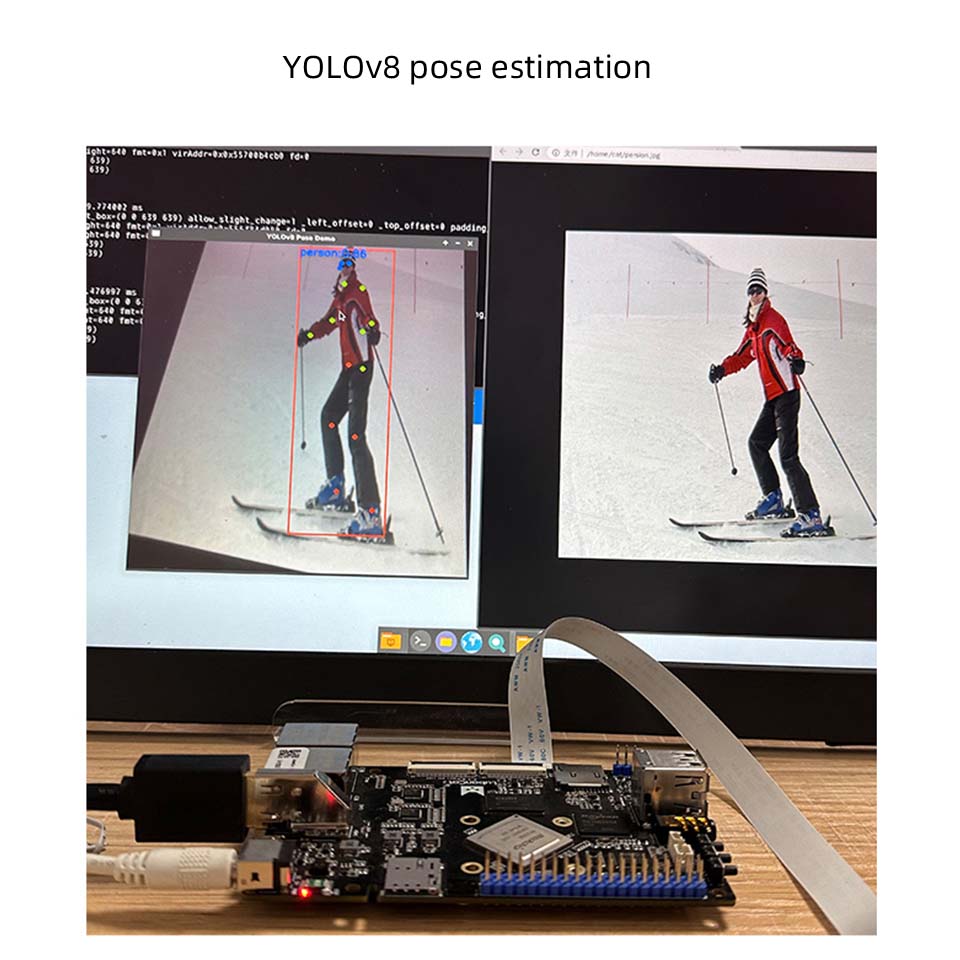

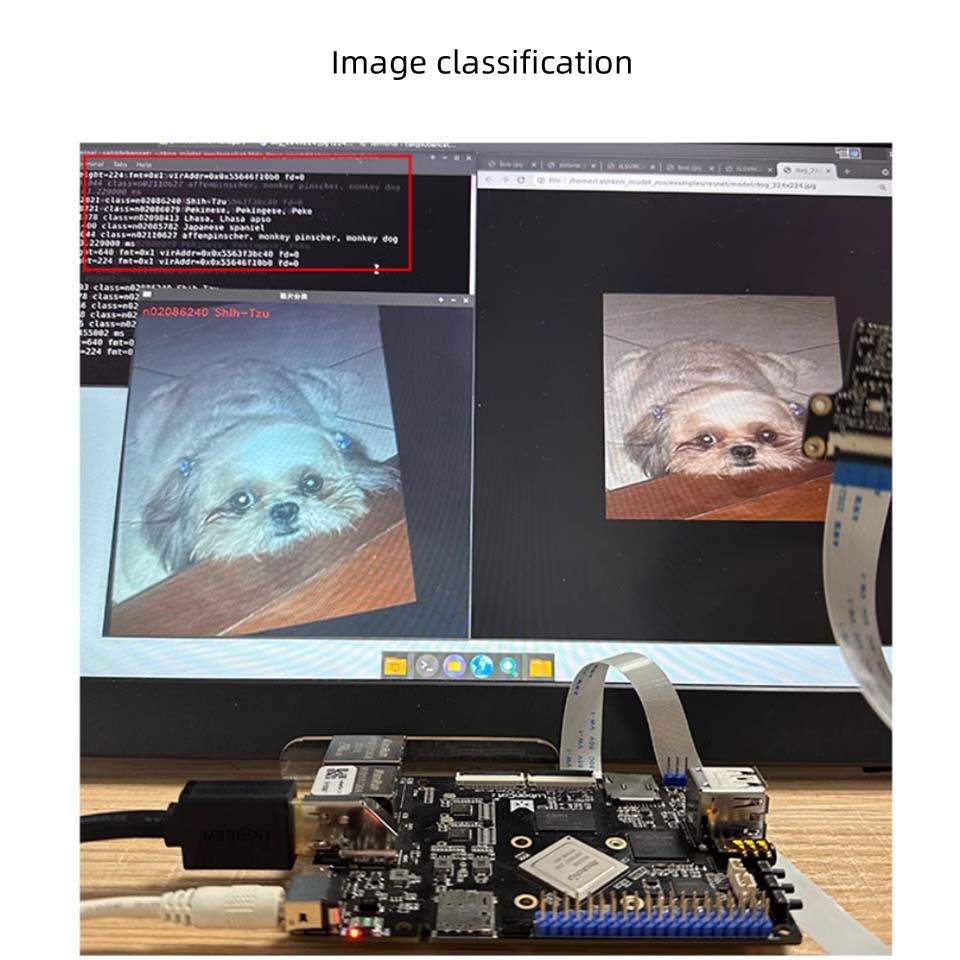

2. indbygget uafhængig NPU, computerkraft kan nå 1 tops

Understøtter skift af et-klik af mainstream-arkitekturmodeller, kan bruges til lette kunstige efterretningsapplikationer

3. kraftfulde billedanalysefunktioner, let afkodning af 4K

Understøtter 4K@30 rammer H.265 \ VP9 -formatafkodning og 1080p60 rammer H.264 Formatkodning

4. Rige ekspansionsgrænseflader for at imødekomme behovene hos perifere enheder

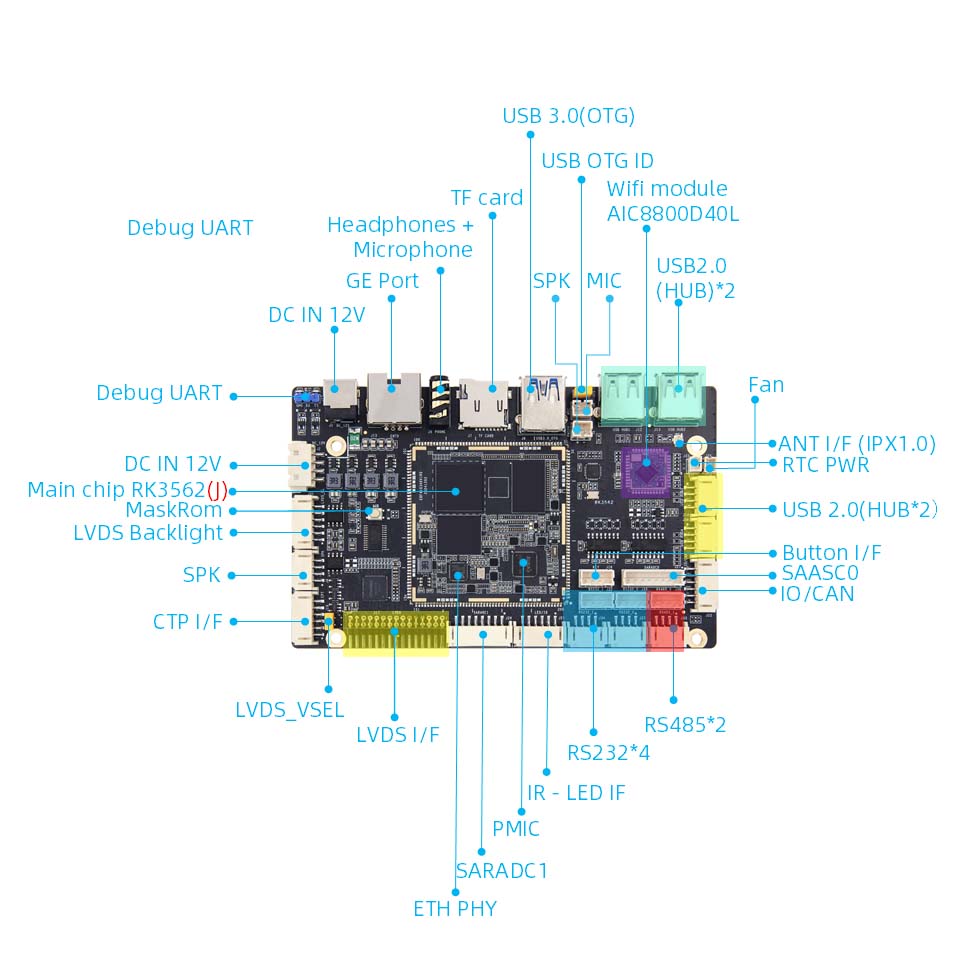

Med Gigabit Network Port, LVDS, USB3.0/2.0, MIPI DS1, fire-vejs MIPICS1, lydgrænseflade, infrarød modtagelse, TF-kortholder og andre grænseflader, kan det let udvide Ethernet, TF-kort, kamera, skærm, mikrofon og andre enheder; Derudover er der separate RS232, RS485, CAN, ADC -erhvervelsesgrænseflader for at imødekomme forskellige eksterne behov.

Produktapplikation

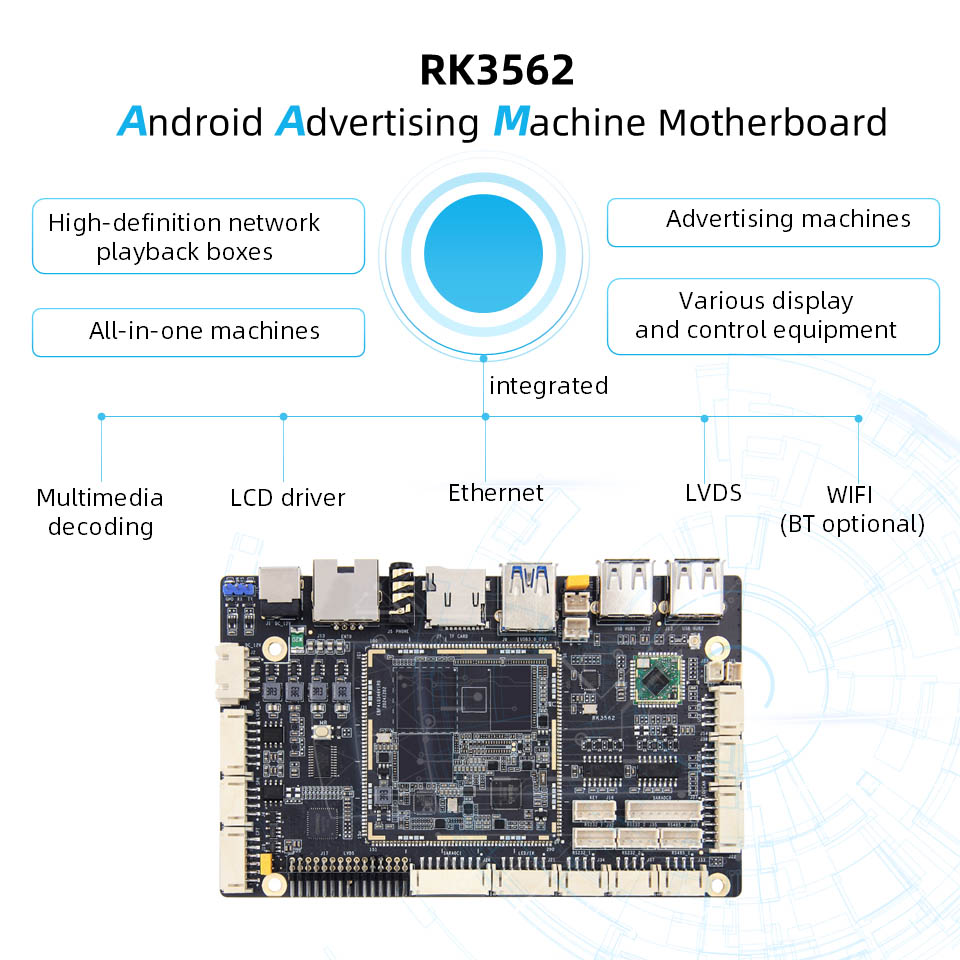

Velegnet til high-definition netværksspillerbokse, reklamemaskiner og alt-i-en-maskiner osv. Integrerer multimedieafkodning, LCD-driver, Ethernet, LVDS, WiFi (Bluetooth-funktion valgfrit)

Parametre

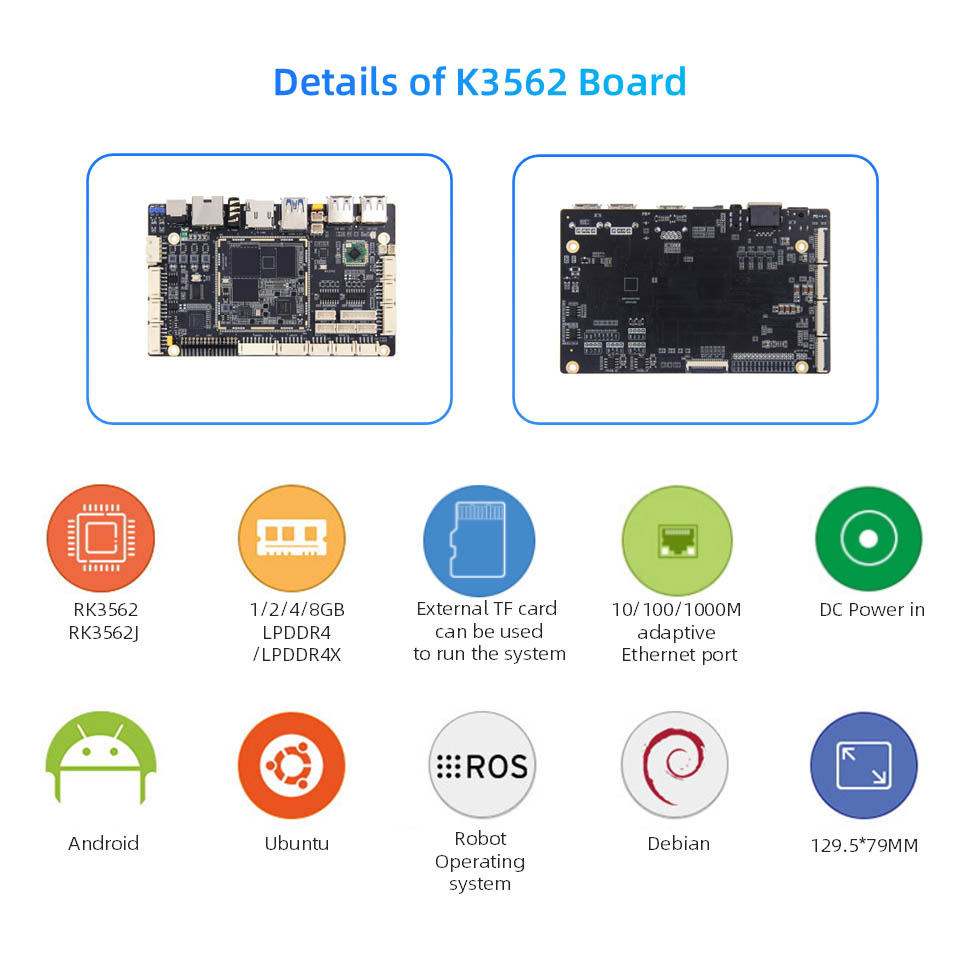

Hardwarekonfiguration af Luban Cat 1HS -kort

● Hovedchip:

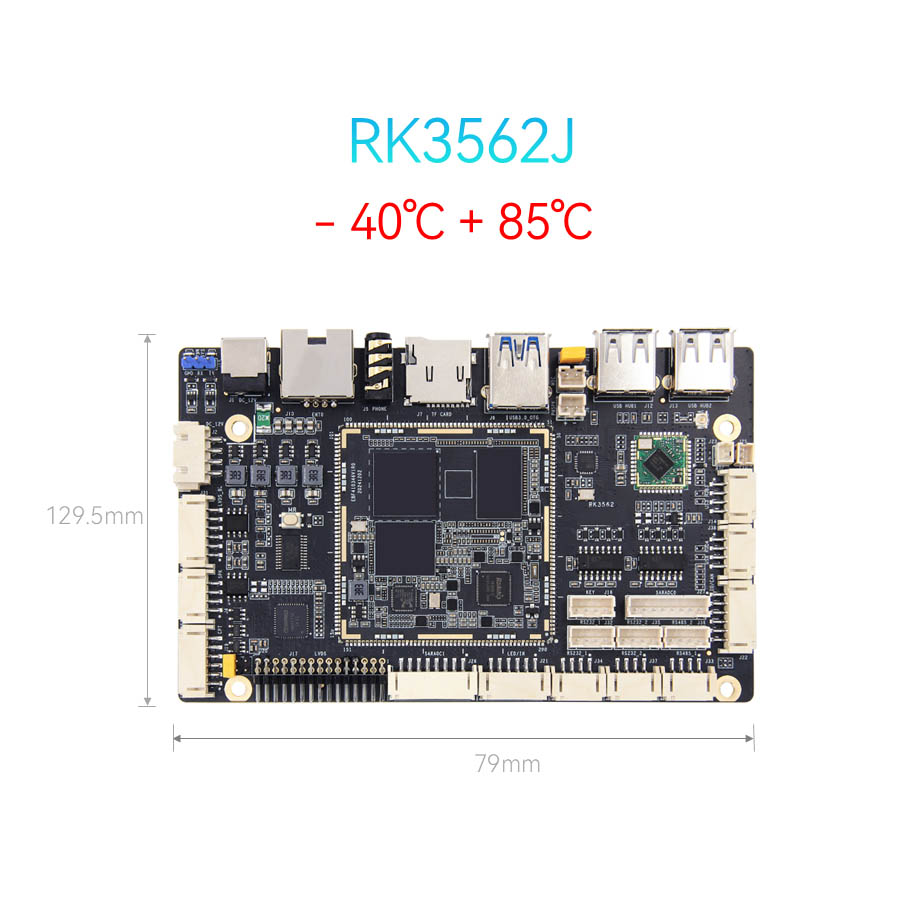

● Model: RK3562/RK3562JCPU: quad-core cortex-A53, hovedfrekvens op til 2,0 GHZGPU: Mali-G52NPU: 1TOPS Computing Power (industriel kvalitet RK3562J uden NPU)

● Hukommelse: 1/2/4/8GB, LPDDR4/4X (tilpasses)

● Opbevaring: 8/32/64/128GB, EMMC (tilpasses)

● Effektgrænseflade: DC 12V@2A DC Input

● Ethernet: Gigabit Network Port*1, understøtter 10/100/1000 Mbps datatransmissionshastighed

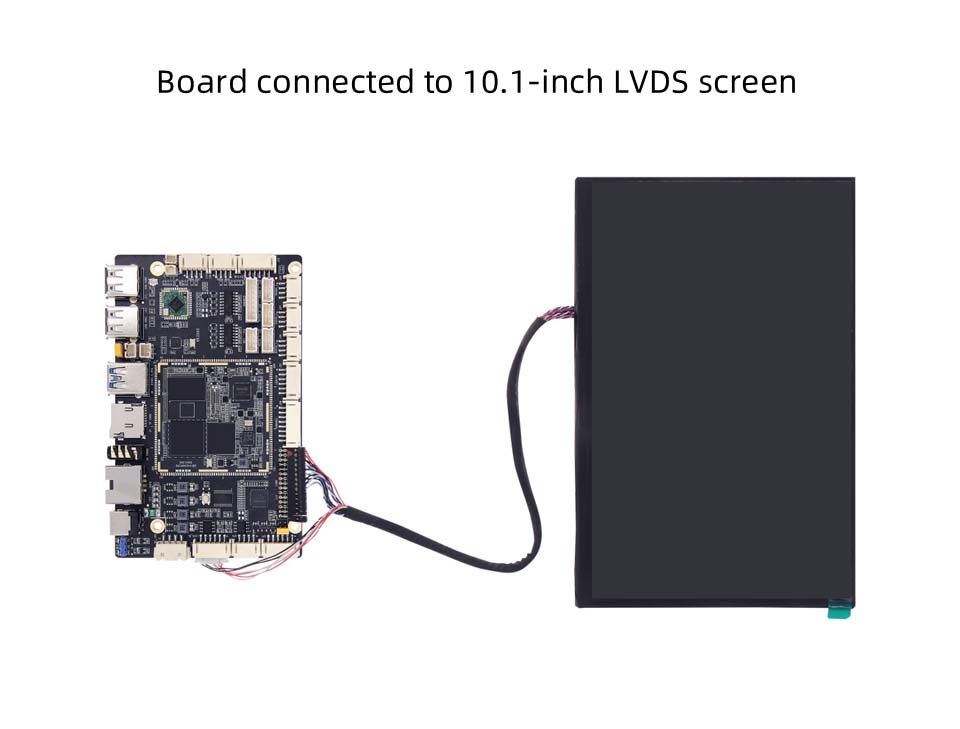

● LVDS: 2*15pin LVDS -skærmgrænseflade*1

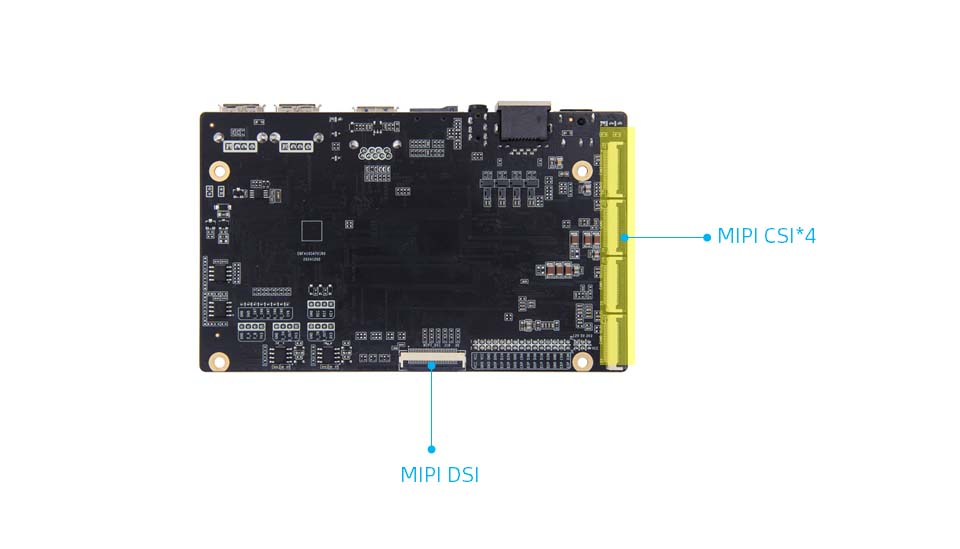

● MIPI-DSI: MIPI-skærmgrænseflade*1, MIPIDSI og LVDS-interface genanvendes, og standard er at oprette forbindelse til LVDS-skærmen. Hvis du vælger at oprette forbindelse til Mipidsi, skal du ændre modstanden

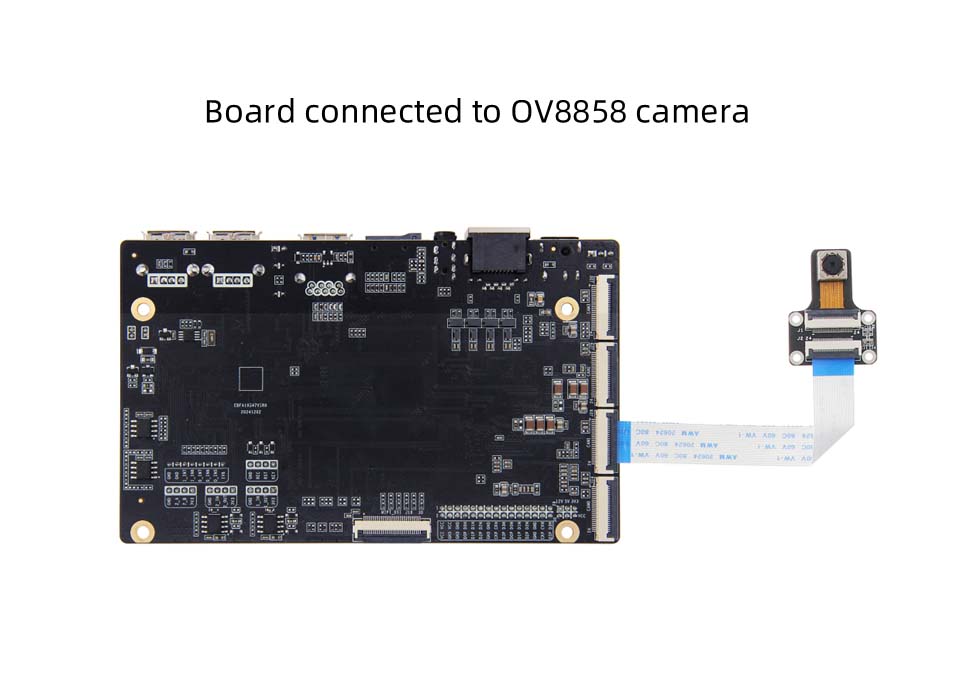

● MIPI-CSI: MIPI-kamera-interface*4, kan tilsluttes butikens IMX415/OV8858-kamera (standardkombinationen er OV8858-kameraet)

● Kapacitiv berøringsskærm: LVDS berøringsskærmgrænseflade*1

● LCD -baggrundsbelysning: LVDS -baggrundsbelysningsgrænseflade*1

● Skærmkraftgrænseflade: LVDS Spændingsudvælgelsesgrænseflade*1

● USB2.0: USB Hub Interface*4

● USB3.0: USB OTG -interface*1, standard er enhedstilstand, tilstand kan vælges via jumperhætte

● WiFi: Ombord WiFi6 -modul, model: AIC8800D40L

● TF -kortholder: Support Micro SD (TF) -kort for at starte systemet, op til 512 GB
