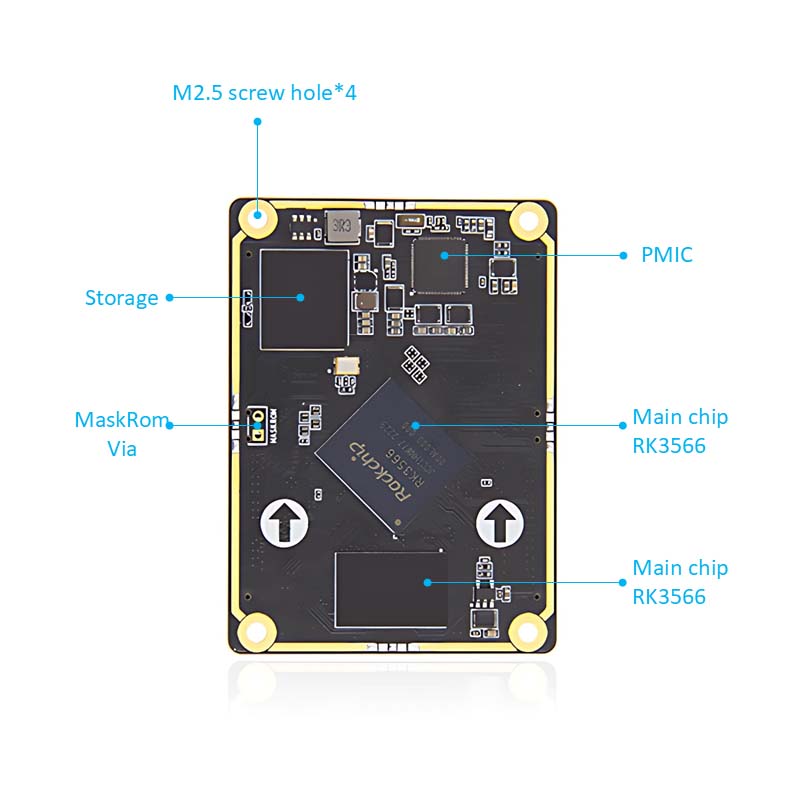

Rockchip RK3566 BTB Core Board

1. RockChip RK3566 BTB Core Board kan bruges som en højprestans-computercomputer og indlejret bundkort til visning, kontrol, netværkstransmission, fillagring, kantkompetence og andre scenarier.

2. ved hjælp af RockChip RK3566 som hovedchip vedtager den 22nm processteknologi med en hovedfrekvens på op til 1,8 GHz, integreret med quad-core 64-bit cortex-A55-processor og malig522ee-grafikprocessor, understøtter 4K-dekodning og 1080p kodning, understøtter dobbelt-freak-display, indbygget uafhængig NPU, kan bruges til lette kunst.

3. leverer en række hukommelses- og opbevaringskombinationer at vælge imellem, ombord hardwarekonfiguration er afbalanceret, og applikationsområdet er bredt.

4. den indbyggede uafhængige NPU-computerkraft kan nå 1 tops, som kan bruges til lette kunstige intelligens AI-applikationer.

5. Høj integration, med rige ekspansionsgrænseflader, med Gigabit Ethernet Port, HDMI, EDP, MINIPCLE, USB3.0, USB2.0, MIPI -skærmgrænseflade og MIPI -kamera -interface, lydgrænseflade og andre perifere enheder, kan give fuldt spil til udførelsen af ​​processoren og yderligere udvide brugscenarier i bestyrelsen.

6. Støtter officielt mainstream Andriod 11, Debain, Ubuntu -operativsystembilleder og kan anvendes til en række forskellige applikationsmiljøer.

7. Helt open source, der leverer officielle tutorials, komplette SDK -driverudviklingssæt, designskemaer og andre ressourcer, kan du nemt komme i gang uden blinde pletter.

Produktfunktioner

1. gratis SDK

2. Board to Board Structure. RK3566 RK3568 To kernebestyrelser er kompatible

3. understøtter flere skærmgrænseflader, understøtter op til 4K60 rammeudgang. Understøtter HDMI, MIPI DSI, EDP, LVDS

4. indbygget uafhængig NPU, computerkraft kan nå 1 tops

5. Flere konfigurationer: 1/2/4/8GB LPDDR4; 8/32/64/128GB EMMC

6. 4K afkodning; Gigabit Ethernet -port; USB3.0

7. Giv teknisk support

Produktparametre

Kerne-bordparametre

Stik: 260Pins DDR4-stik, model: ASOA826-H2SB-7H

Hovedchip: RK3566 (quad-core cortex-A55, 1,8 GHz, Mali-G52)

IO: 260 guldfingre, 0,5 mm afstand, fører ud af alle i0

Hukommelse: 1/2/4/8GB, LPDDR4/4X, 1056MHz

Opbevaring: 8/32/64/128GB, EMMC

Baseboard -parametre

Stik: 260Pins DDR4-stik, model: ASOA826-H2SB-7H

Strømgrænseflade: 12V@1A (1A og derover) DC -input, DC -interface

Ethernet: 10/100/1000m adaptiv Ethernet -port

HDMI: HDMI2.0 skærmgrænseflade*1, maksimal opløsning 4096*2160@60Hz

LVDS: LVDS -skærmgrænseflade*1, enkeltkanal 8bit

MIPI-DSI: MIPI-skærmgrænseflade*1; Enkelt MIPI -tilstand Maksimal opløsning 1920*1080@60Hz

MIPI-CSI: MIPI Camera Interface*2, Pluggable IMX415/OV8858 Kamera

EDP: EDP1.3 Skærmgrænseflade*1, EDP Touch Interface*1

USB2.0: Type-A-interface*3 (vært); Type-C-interface*1 (OTG), til firmwareforbrændingsgrænseflade

USB3.0: Type-A-interface*1 (vært)

WiFi+Bluetooth: Ombord Wifi Bluetooth Module, Model: RTL8821CU

PCLE-interface: Mini-PCLE-interface, kan bruges med fuldhøjde eller halvhøjde WiFi-netværkskort, 4G-modul eller andet mini-PCLE-interface-modul

SIM -kortholder: SIM -kortfunktion skal bruges med 4G -modul

1²C: 1²C*2

Seriel port: Debug Serial Port*1 (UART2) Standardparameter 1500000-8-N-1; Lvttl seriel port*2 (UART7 & UART9); RS232*2 (UART3 & UART4); RS485*2 (UART1 & UART6)

TF -kortholder: Support Micro SD (TF) -kort for at starte systemet, op til 512 GB

Lyd: lydudgang, 3,5 mm lydstik*1 (grøn); Lydindgang, 3,5 mm lydstik*1 (rød) mikrofongrænseflade*1

SPK -højttalergrænseflade*1, kan forbinde 1W Power Speaker

Knapper: tænd / sluk -knap; Maskrom -knap; Gendannelsesknap

Infrarød modtager: Understøtter infrarød fjernbetjeningsfunktion

RTC: RTC -stikkontakt*1

Ventilatorgrænseflade: Understøtter installation af 5V ventilatorkøling
