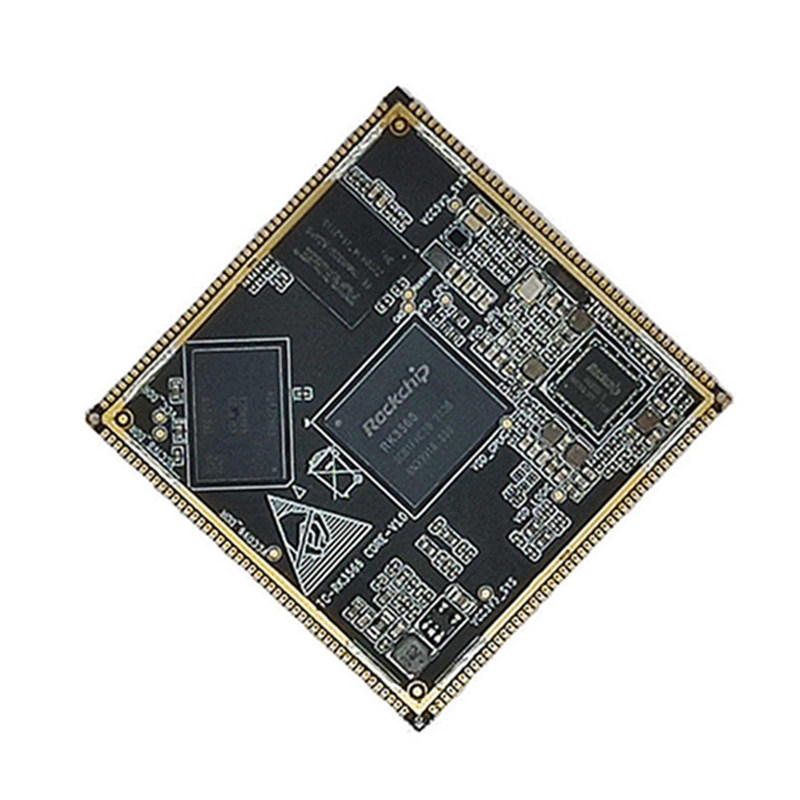

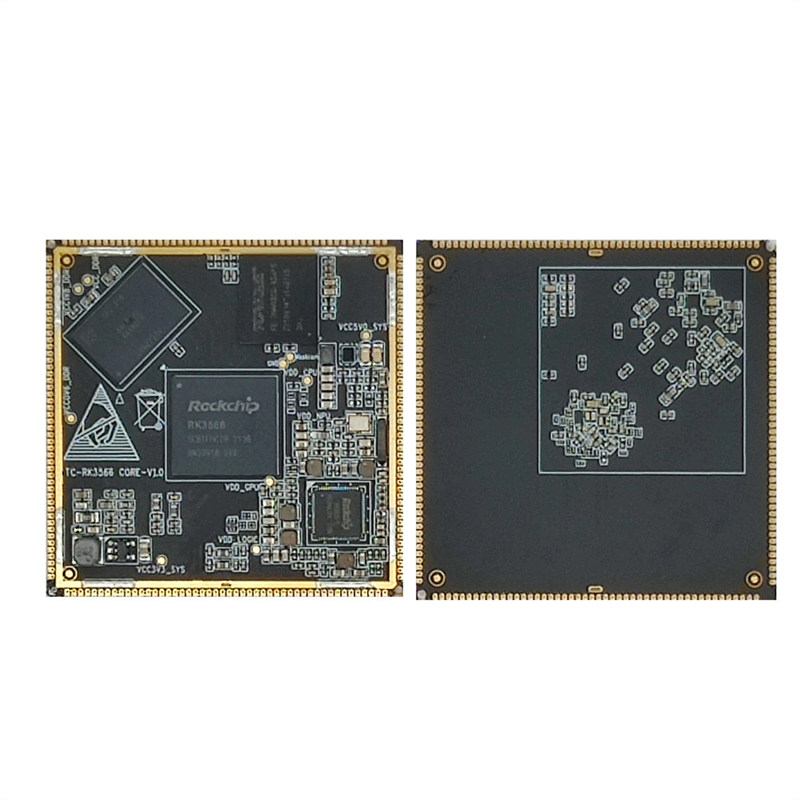

Rockchip RK3566 Core Board

Thinkcore er en førende China Rockchip RK3566 Core Board Producent. Det understøtter konfigurationen af dobbelt gigabit -adaptiv RJ45 Ethernet -porte, som kan få adgang til og transmittere data på de interne og eksterne netværk gennem de dobbelte netværksporte, hvilket forbedrer netværkstransmissionseffektiviteten; understøtter trådløst netværk.

Send forespørgsel

Produkt beskrivelse

Thinkcore er en førende China Rockchip RK3566 Core Board Producent.

Om denne vare

• Det understøtter konfigurationen af dobbelt gigabit -adaptiv RJ45 Ethernet -porte, som kan få adgang til og transmittere data på de interne og eksterne netværk gennem de dobbelte netværksporte, hvilket forbedrer netværkstransmissionseffektiviteten; understøtter trådløst netværk

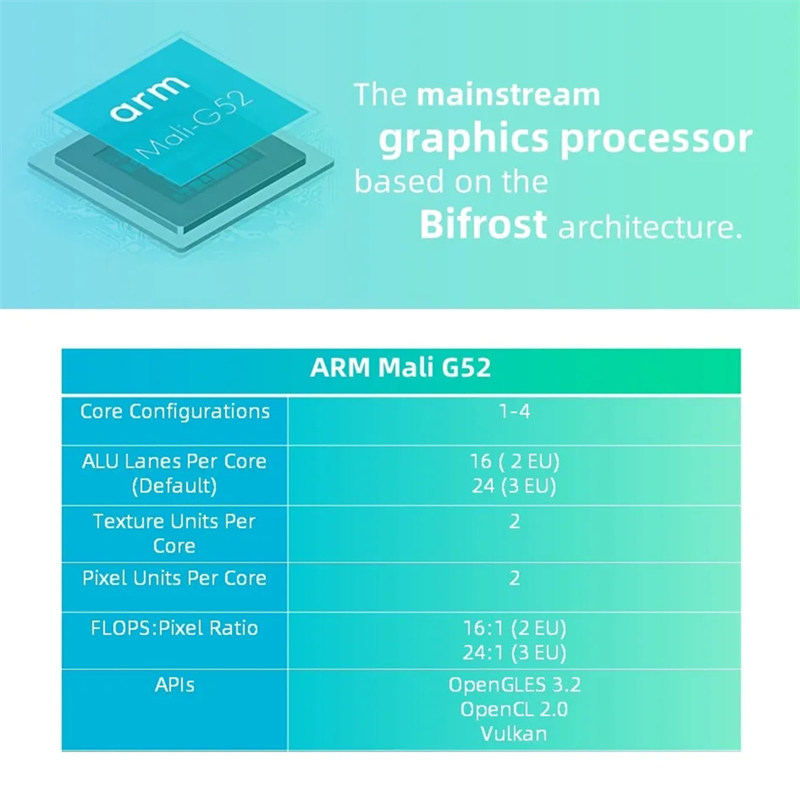

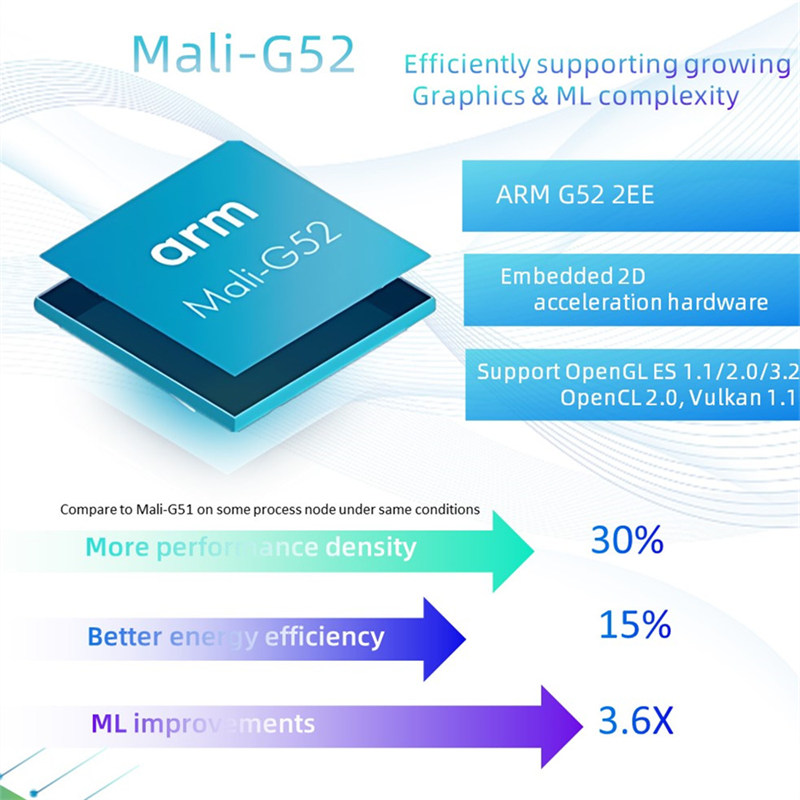

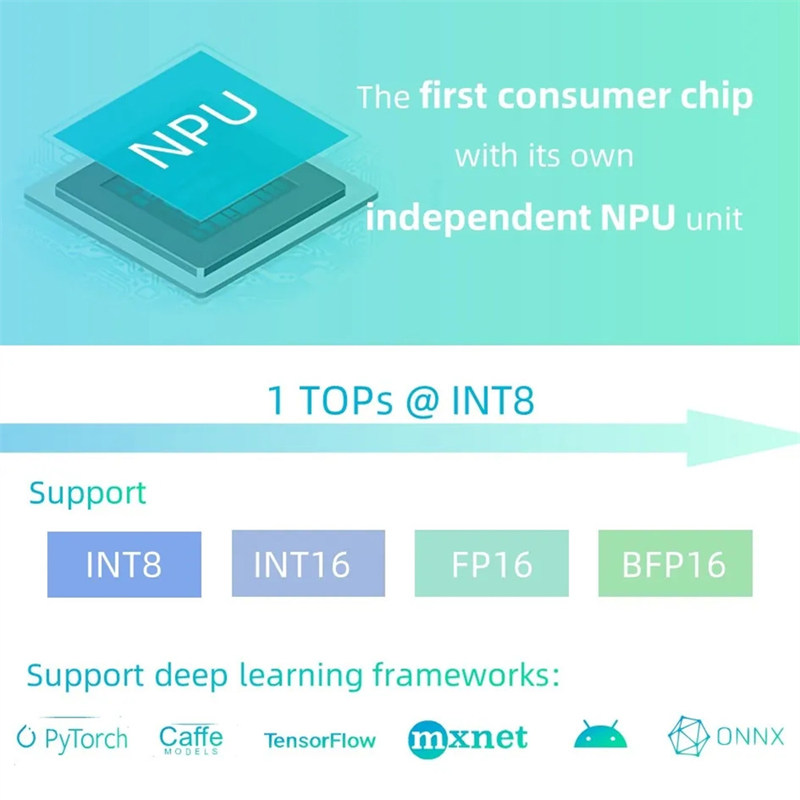

• GPU understøtter OpenGL ES3.2/2.0/1.1, Vulkan1.1; VPU kan realisere 4K 60FPS H.265/H.264/VP9 -videoafkodning og 1080p 100fps H.265/H.264 Video -kodning; NPU understøtter Caffe/TensorFlow og andre mainstream-skift af arkitekturmodeller.

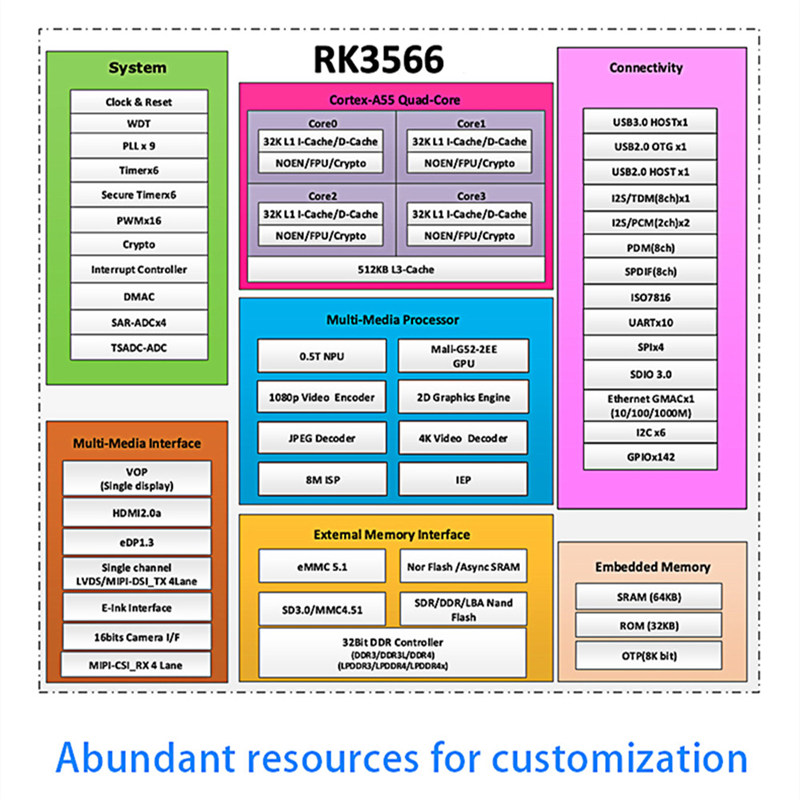

• RK3566 vedtager 22nm avanceret teknologi med en hovedfrekvens på op til 2,0 GHz, CPU kan udstyres med op til 8 GB hukommelseskapacitet, som kan nå 32bit bit bredde og frekvens op til 1600 MHz.

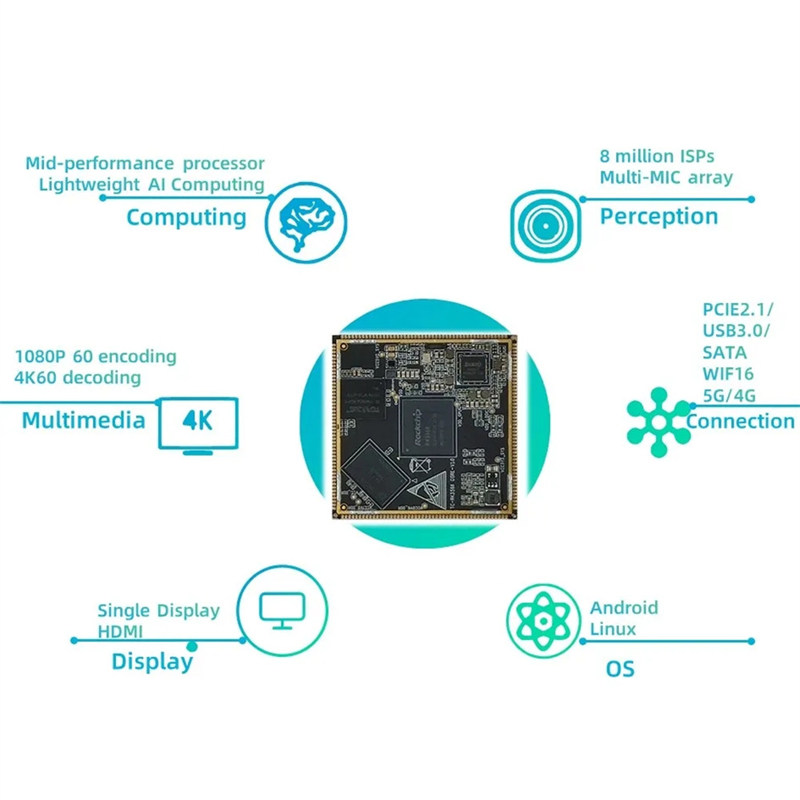

• RK3566 har MIPI-CSIX2, MIPI-DSIX2, HDMI2.0, EDP Video Interface, som kan understøtte op til tre skærme med forskellige displayoutput; Indbygget 8M ISP-billedsignalprocessor, som kan understøtte dobbeltkameraer og HDR-funktioner;

• TC-RK3566-platformen understøtter Android 11.0, Linux Buildroot, Ubuntu og Debian operativsystemer. Systemet kører stabilt og pålideligt, SDK er open source, som er befordrende for uafhængig udvikling af kunderne.

Produkt major Parametre
Effektgrænseflade	12V@2A DC Input, DC -interface
Hovedchip	RK3568, Quad Cortex-A55，2.0GHz ， Mali-G52
VÆDDER	1/2/4/8GB ， LPDDR4/4X ， 1560MHz
Opbevaring	8/32/64/128GB ， EMMC
Ethernet	2,5 g Ethernet Port2; 10/100/1000m Adaptiv Ethernet Port2
HDMI	HDMI2.0 Display Interface, Support dual-screen display med MIPI-DSI
Mipi-dsi	MIPI -skærm Interface, Wildfire Mipi-skærm kan tilsluttes, understøtte dobbeltskærm Vis med HDMI2.0
Mipi-Chi	Mipi-kamera interface
USB2.0	Type-A angiver Interface 1 (vært). Type-C-interface 1 (OTG), som er firmwareforbrænding interface og delte med strømgrænsefladen
USB3.0	Type-en port*1 (VÆRT)
PCIe -interface	Mini-pcie Interface, kan bruges med WiFi-netværkskort i fuld højde eller halvhøjde, 4G Modul eller andre mini-PCIE-interface-moduler
SATA -interface	Standard sata interface
Harddisk PWR Forsyningsgrænseflade	Understøtter 12V produktion
SIM -kortholder	SIM -kortet Funktion skal bruges med et 4G -modul
40Pin -interface	Kompatibel med Raspberry Pi 40pin -interface, understøtter PWM, GPIO, I²C, SPI, UART -funktioner
Debug Serial havn	Misligholdelse Parameter 1500000-8-N-1
TF -dæk	Support Micro SD (TF) kortstøvsystem, op til 128 GB
lydport	Hovedtelefonudgang + Mikrofonindgang 2 i 1 interface
SPK -højttaler interface	1W Power Speaker kan tilsluttes
Knap	Tænd / sluk -knap, Maskrom -knap; Gendannelsesknap
Infrarød modtager	Understøtter Infrarød fjernbetjeningsfunktion
Ventilatorgrænseflade	Understøtter Installation af fans til varmeafledning
RTC -batteri interface	Understøtter RTC fungere
