Rockchip RK3576 All-in-One Edge-løsning

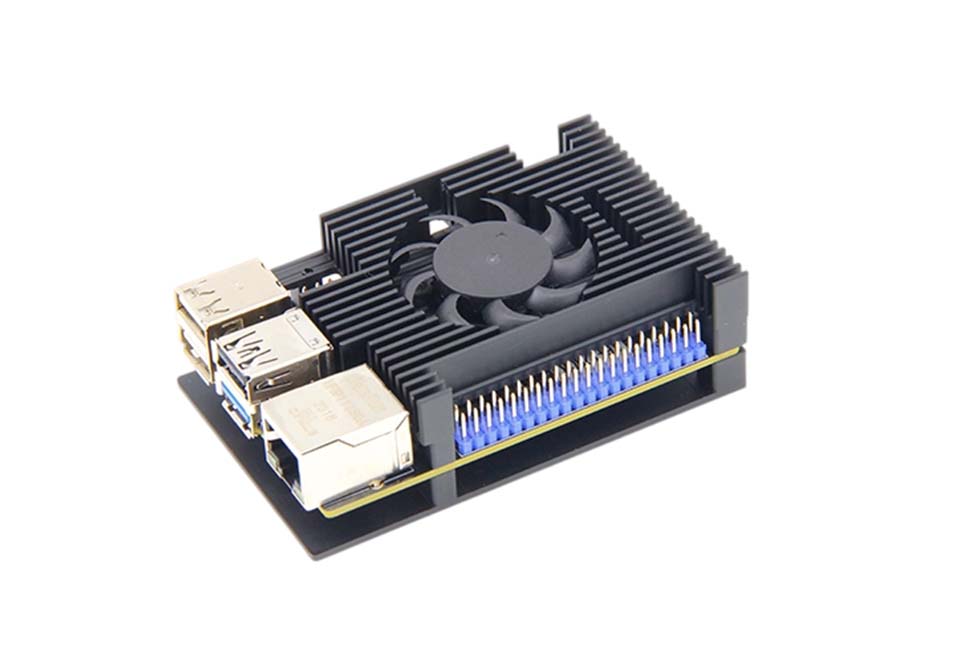

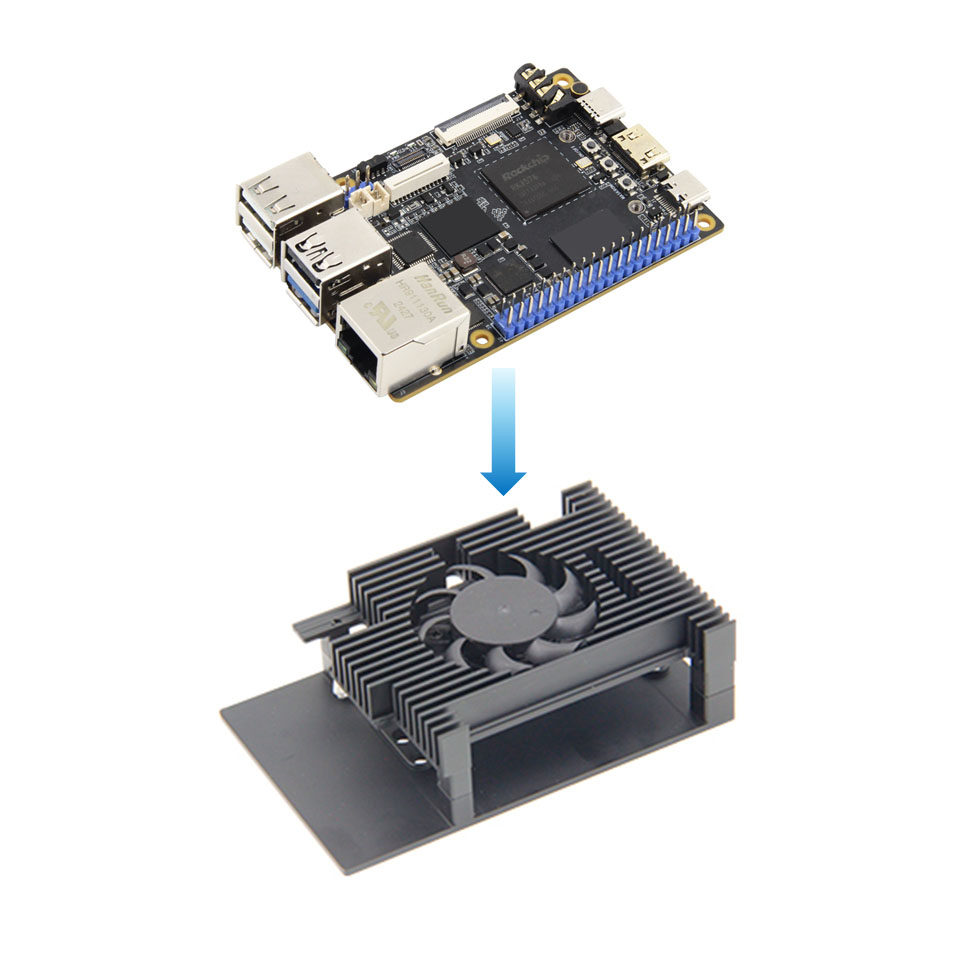

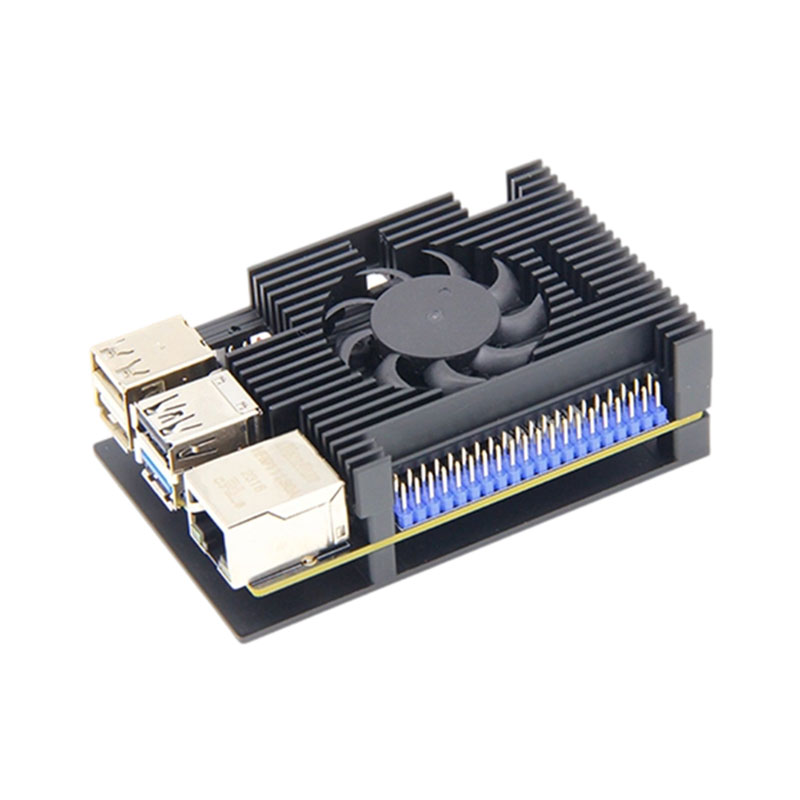

RK3576 AI -computerboksen er sammensat af RK3576 SBC og en metalkasse.

RK3576 INTRODUKTION

● RK3576 bundkort kan bruges til display, kontrol, netværkstransmission, fillagring, kantcomputing og andre scenarier.

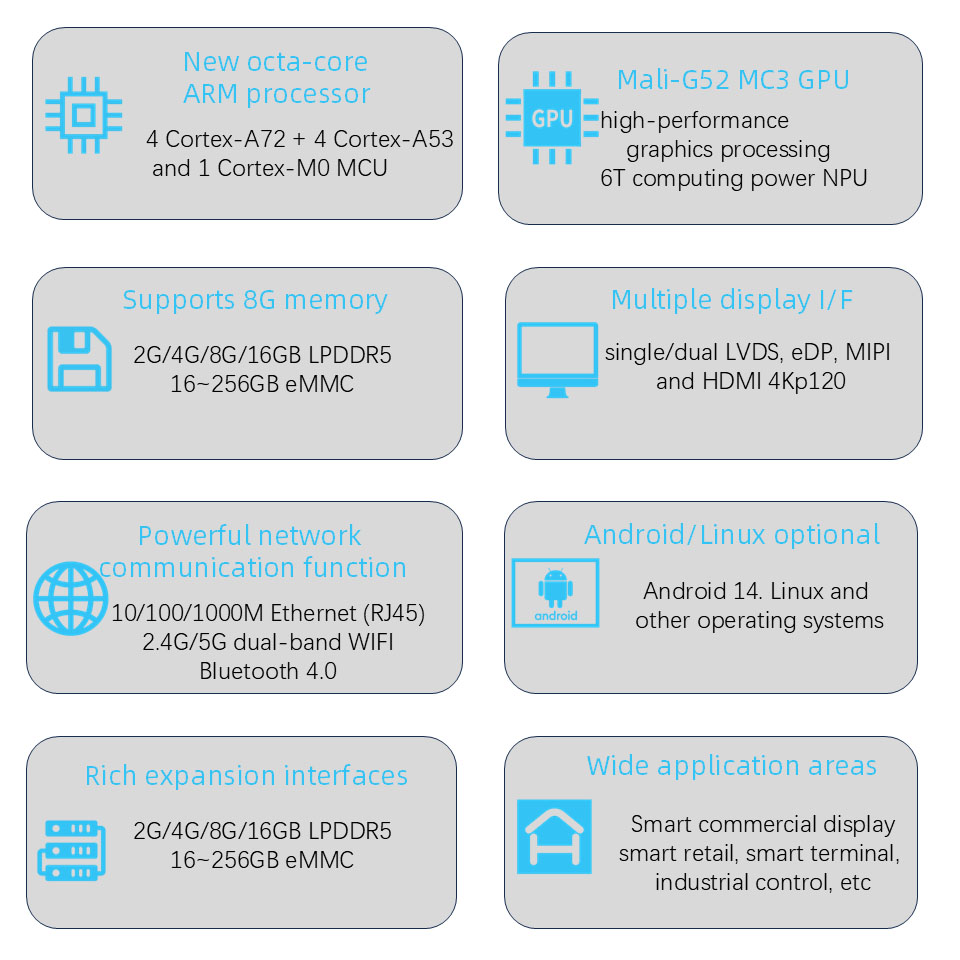

● Ved hjælp af RockChip RK3576 som hovedchip kan hovedfrekvensen nå op til 2,2 GHz, integrere quad-core 642-bit cortex-A72 og quad-core 64-bit cortex-A53, i alt otte-core processorer og arm-g-g52 mc3gpu, understøtter 8K video decoding og 4K Display Output, Super Billedbehandlingskaptajn Multi-screen display, indbygget uafhængig NPU, der muliggør forskellige AI-scenarier.

● Lås op AI -potentiale ved kanten - 6Tops NPU muliggør komplekse modeller uden skyafhængighed

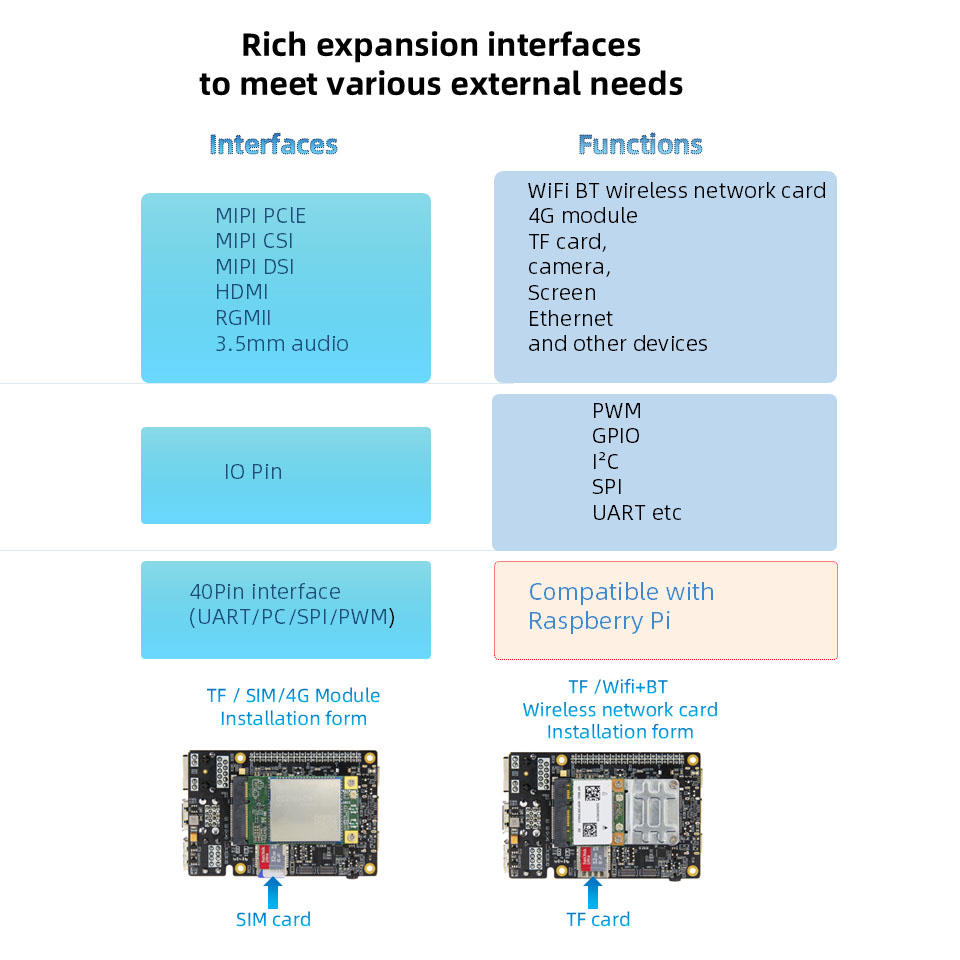

● Meget integreret kantcomputer med rige grænseflader:

✔ 6X USB (3.0+2.0) ✔ Dobbelt Mipi ✔ Mini PCIe

✔ Raspberry Pi 40-PIN ✔ SIM/TF-kortstøtte

✔ Gigabit LAN + Industrial RS485

● Det understøtter officielt mainstream Android-, Debain- og Ubuntu -operativsystembilleder og kan anvendes til mere end 8 forskellige applikationsmiljøer.

● Det er helt open source, leverer officielle tutorials og leverer komplette SDK -driverudviklingssæt, designskemaer og andre ressourcer, som let kan bruges.

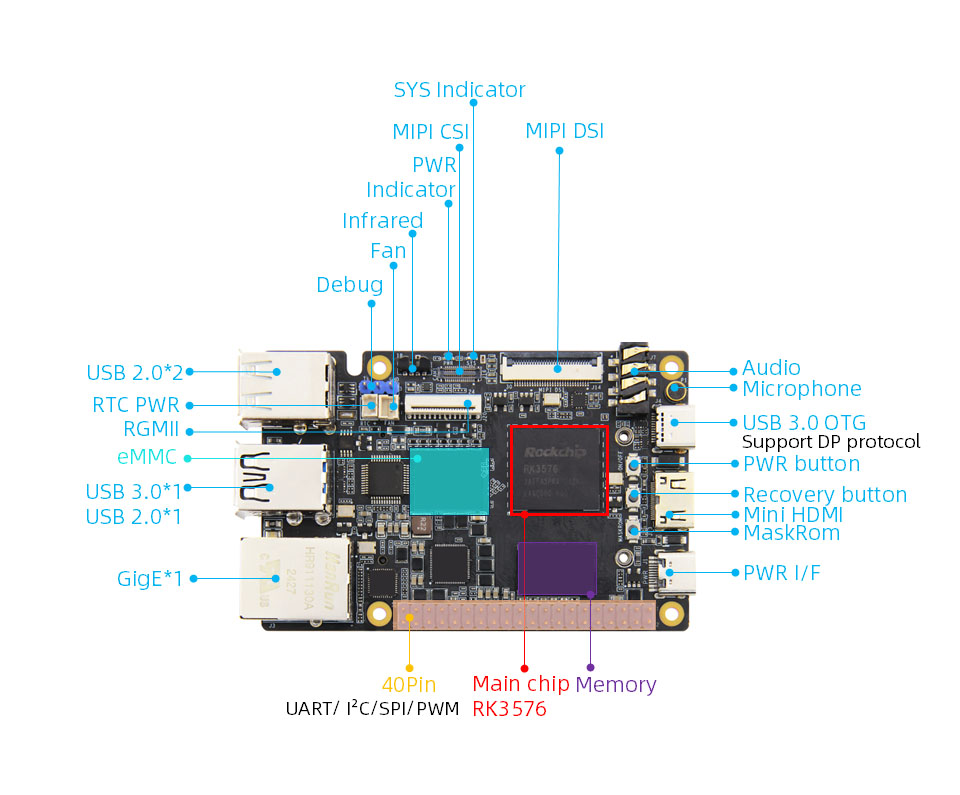

RK3576 Board Hardware -konfiguration

● Effektgrænseflade: 5V@4A DC Input, Type-C-interface (ingen datatransmissionsevne)

● Hovedchip: RK3576 (Quad-Core A72 + Quad-Core A53, Mali-G52 MC3, 6T Computing Power)

● Hukommelse: 2/4/8GB, LPDDR4X (andre opbevaringskrav kan tilpasses)

● Opbevaring: 0/32/64GB, EMMC (andre lagerkrav kan tilpasses)

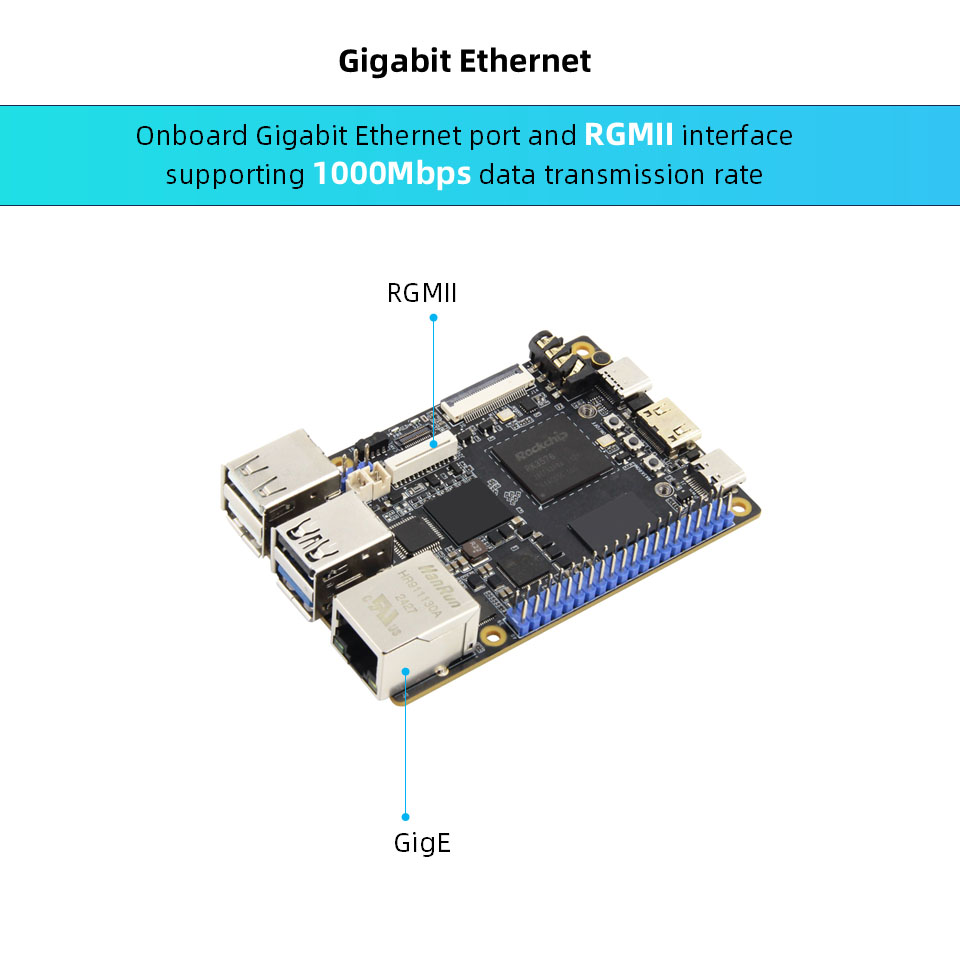

● Ethernet: Gigabit Network Port*1, understøtter 10/100/1000 Mbps datatransmissionshastighed; RGMI -interface*1, understøtter 10/100/1000 Mbps datatransmissionshastighed, kan tilsluttes vores RGMII Gigabit Ethernet -modul

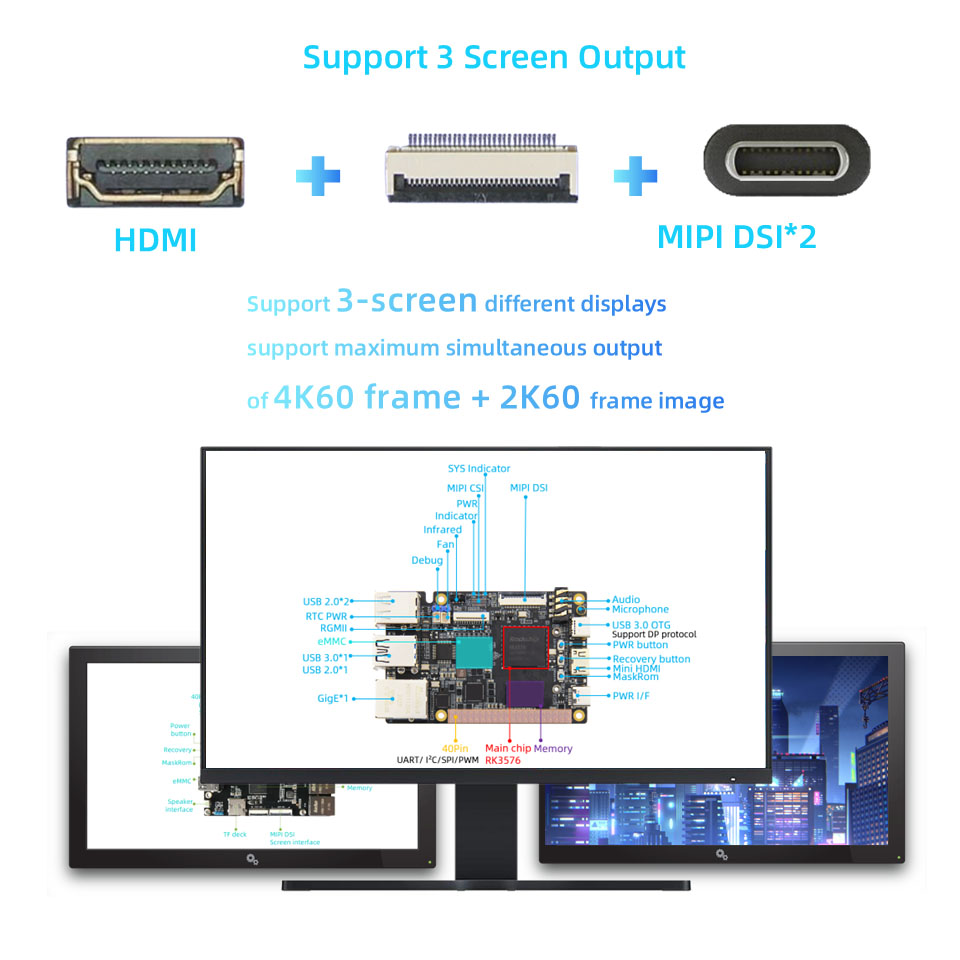

● HDMI: HDMI2.1 Output*1, understøtter display med flere skærme med andre skærme, maksimal opløsning 4K@120fps

● MIPI-DSI: MIPI-skærmgrænseflade * 1, kan tilsluttes til Wildfire Mipi-skærm, understøtter flere skærme med andre skærme, enkelt MIPI-tilstand med den højeste opløsning på 2560 * 1600 @ 60fps

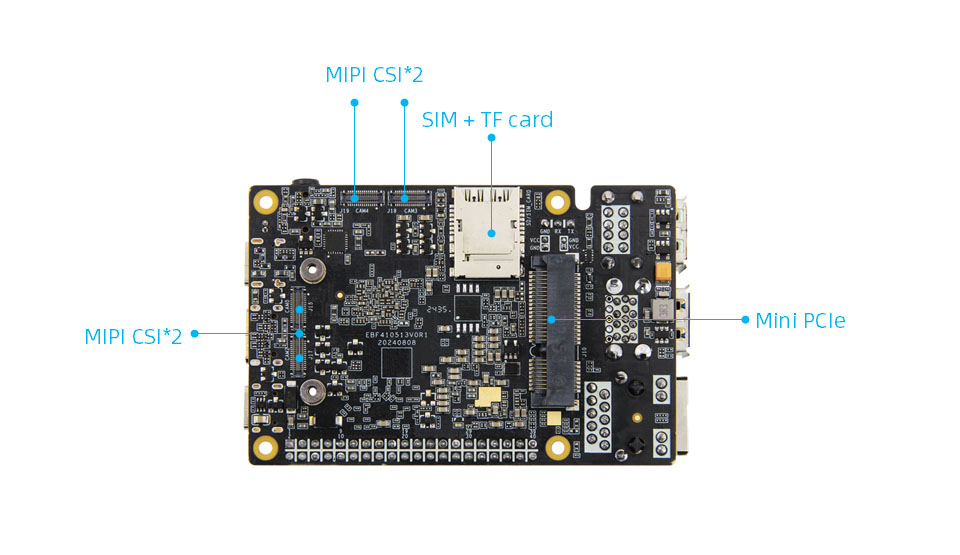

● MIPI-CSI: 2 * 15pin BTB-kamera-interface * 5 (front * 1, tilbage * 4), kan tilsluttes vores MIPI-kamera

● USB2.0: Type-A-interface * 3 (vært)

● USB3.0: Type-A-interface * 1 (vært); Type-C-interface * 1 (OTG), til firmwareforbrændingsgrænseflade, understøtter DP-protokol, kan bruges med andre skærme

● PCLE-interface: Mini-PCLE-interface, kan bruges med fuld-højde eller halvhøjde WiFi-netværkskort, 4G-modul eller andet mini-PCLE-interface-modul

● SIM+TF -kortholder: Kan indsætte SIM -kort og Micro SD (TF) -kort på samme tid, support TF -kort For at starte systemet, op til 512 GB, skal SIM -kortfunktion bruges med 4G -modul

● 40pin -interface: kompatibel med Raspberry Pi 40pin -interface, understøtter PWM/GPIO/C/SPI/UART -funktioner

● Debug Serial Port: Standardparameter 1500000-8-N-1

● lyd: Micin*1, kondensatormikrofon; Hovedtelefonudgang + mikrofonindgang 2-i-1-interface*1

● Knapper: Tænd / sluk -knap*1; Maskrom -knap*1; Gendannelsesknap*1

● LED: strømindikator*1; Systemindikator*1

● Infrarød modtager: Understøtter infrarød fjernbetjeningsfunktion

● RTC: RTC Strømkontakt*1

● Ventilatorgrænseflade: Understøtter installation af 5V ventilator til afkøling
