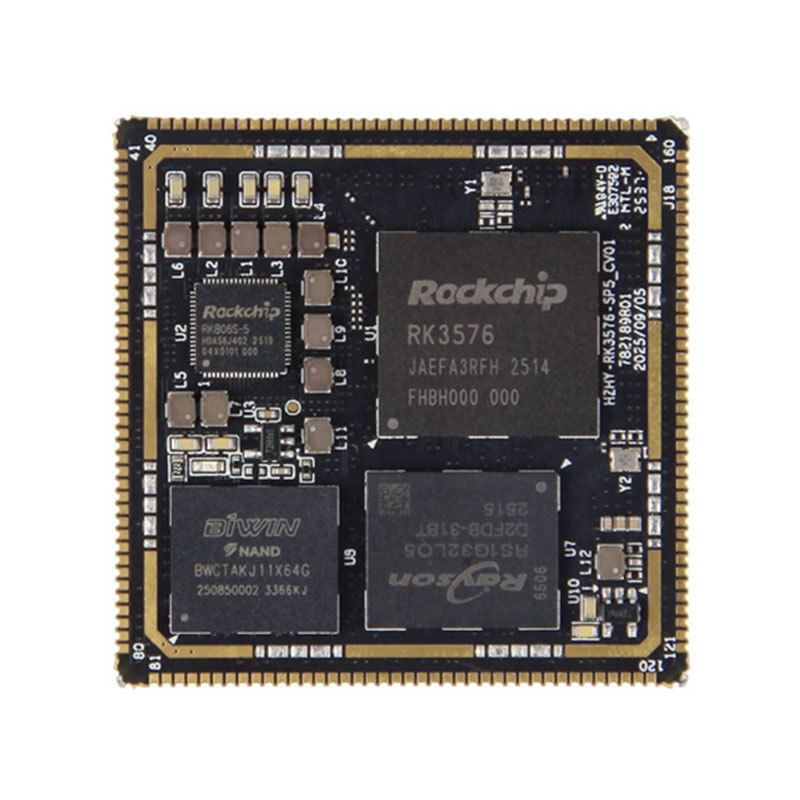

Rockchip RK3576 SOM

 Rockchip RK3576 System on Module (SOM) er en højtydende indlejret løsning i industriel kvalitet designet til at styrke en bred vifte af intelligente edge-enheder. Bygget på Rockchips avancerede processorteknologi leverer denne kompakte og integrerede SOM enestående computerkraft, robuste AI-inferensevner og pålidelig multimedieydelse, hvilket gør den til et ideelt valg til industriel automation, AIoT og indlejrede intelligente systemer.

Send forespørgsel

Produkt beskrivelse

Kernen i RK3576 SOM ligger en kraftfuld octa-core CPU-konfiguration med fire Cortex-A72-kerner, der kører ved 2,2 GHz og fire Cortex-A53-kerner ved 1,8 GHz. Denne store, LILLE, heterogene arkitektur muliggør intelligent belastningsbalancering, hvilket sikrer overlegen ydeevne til kompleks multi-tasking, samtidig med at den optimerer strømeffektiviteten til udvidet drift – kritisk for industrielle miljøer med strenge energikrav.

Udstyret med en 6TOPS@INT8 NPU udmærker RK3576 SOM sig i AI-inferens på enheden. Den understøtter operationer med blandet præcision, herunder INT4, INT8 og FP16, og er fuldt ud kompatibel med almindelige deep learning-rammer såsom TensorFlow og PyTorch. Dette giver udviklere mulighed for problemfrit at implementere AI-applikationer som computervision, talegenkendelse og kantanalyse uden at stole på cloud computing, hvilket reducerer latens og forbedrer databeskyttelse.

Den integrerede Mali-G52 MC3 GPU forbedrer SOM's multimedie- og grafikfunktioner yderligere. Den understøtter industristandarder som OpenGL ES 3.2 og Vulkan 1.2 og muliggør jævn 3D-gengivelse, high-definition videobehandling og avanceret UI-visualisering – perfekt til applikationer såsom industriel HMI, digital skiltning og intelligente overvågningssystemer.

Som en løsning i industriel kvalitet er RK3576 SOM konstrueret til at opfylde de strenge krav fra industrielle miljøer, hvilket sikrer stabil drift selv under barske forhold. Vi tilbyder fleksible OEM- og ODM-tilpasningstjenester, der er skræddersyet til dine specifikke projektkrav, herunder brugerdefinerede grænsefladekonfigurationer, hukommelsesmuligheder og softwareoptimering. Uanset om du har brug for et standard RK3576-kernekort eller et fuldt tilpasset indlejret board, accelererer vores løsning din produktudviklingscyklus og reducerer time-to-market.

Vælg Rockchip RK3576 SOM for en pålidelig, højtydende indlejret platform, der kombinerer holdbarhed i industriel kvalitet, kraftfuld AI-databehandling og alsidig tilpasning – og låser op for nye muligheder for dine intelligente edge-applikationer.

RK3576 SOM hardwarespecifikationer

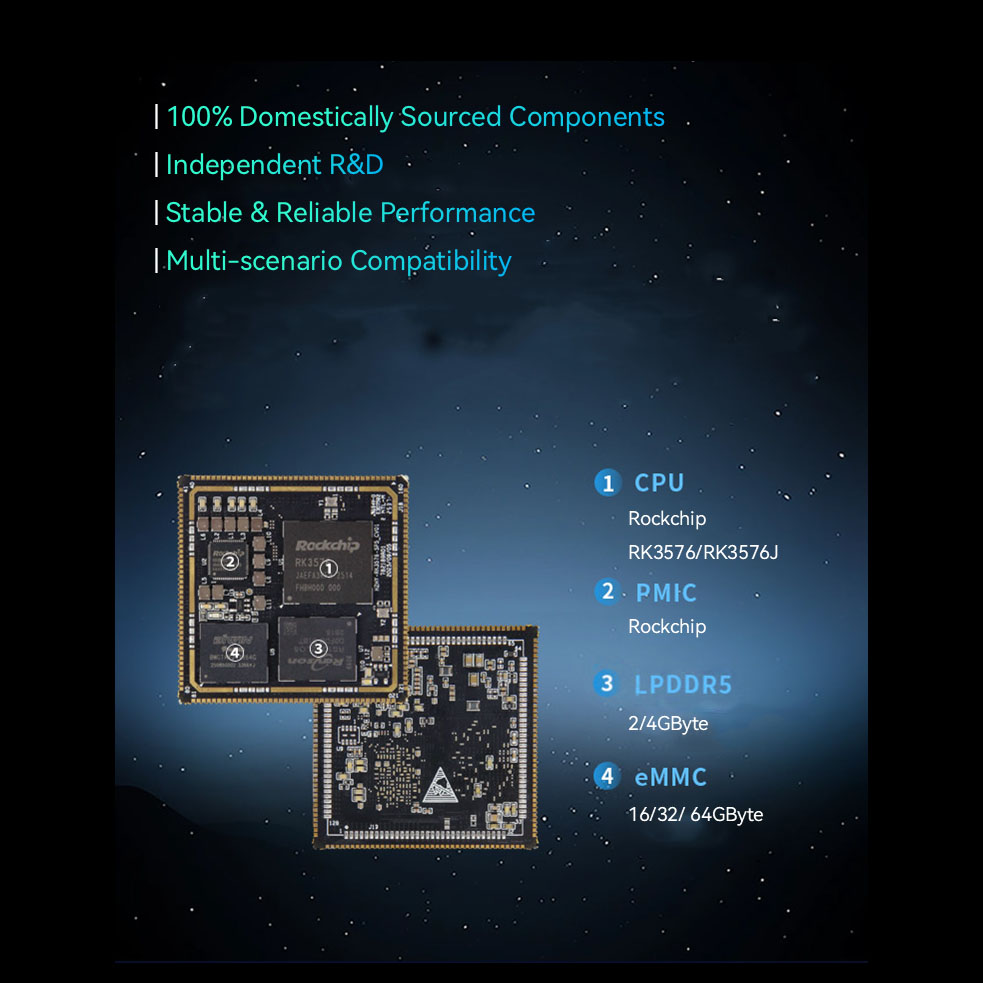

● CPU: Quad-core Cortex-A72-processor + Quad-core Cortex-A53-processor

● Urhastighed: 2,2 GHz

● Hukommelse: 2/4GB LPDDR5 (Kapaciteten varierer afhængigt af den købte version)

● EMMC: 32/64 GB eMMC (Kapaciteten varierer afhængigt af den købte version)

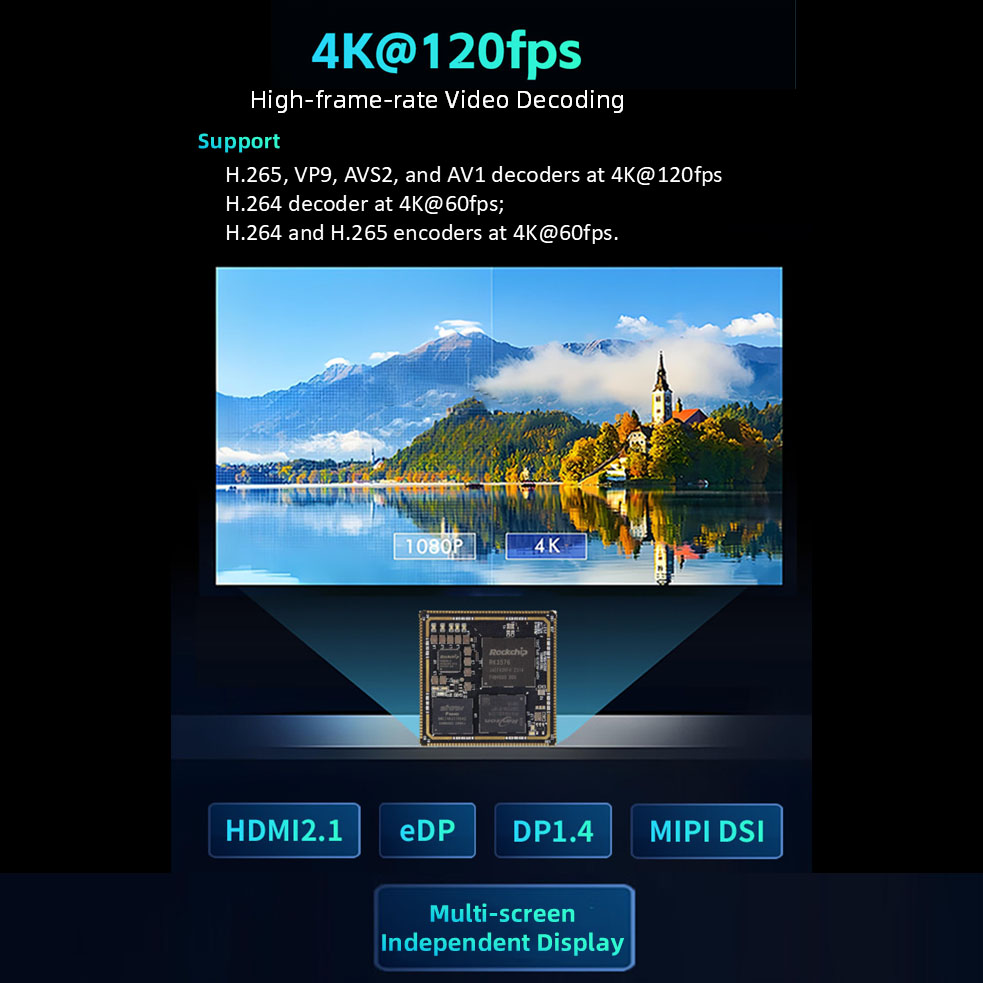

● Multimediebehandling: Understøtter 4K@120fps H.265, VP9, AVS2 og AV1-dekodere; understøtter 4K@60fps H.264-dekoder; understøtter 4K@60fps H.264 og H.265 encodere, højkvalitets JPEG-koder/dekoder

● Grafikprocessor: ARM Mali-G52-MC3

● NPU: Indbygget uafhængig NPU, 6 TOPS computerkraft @INT8

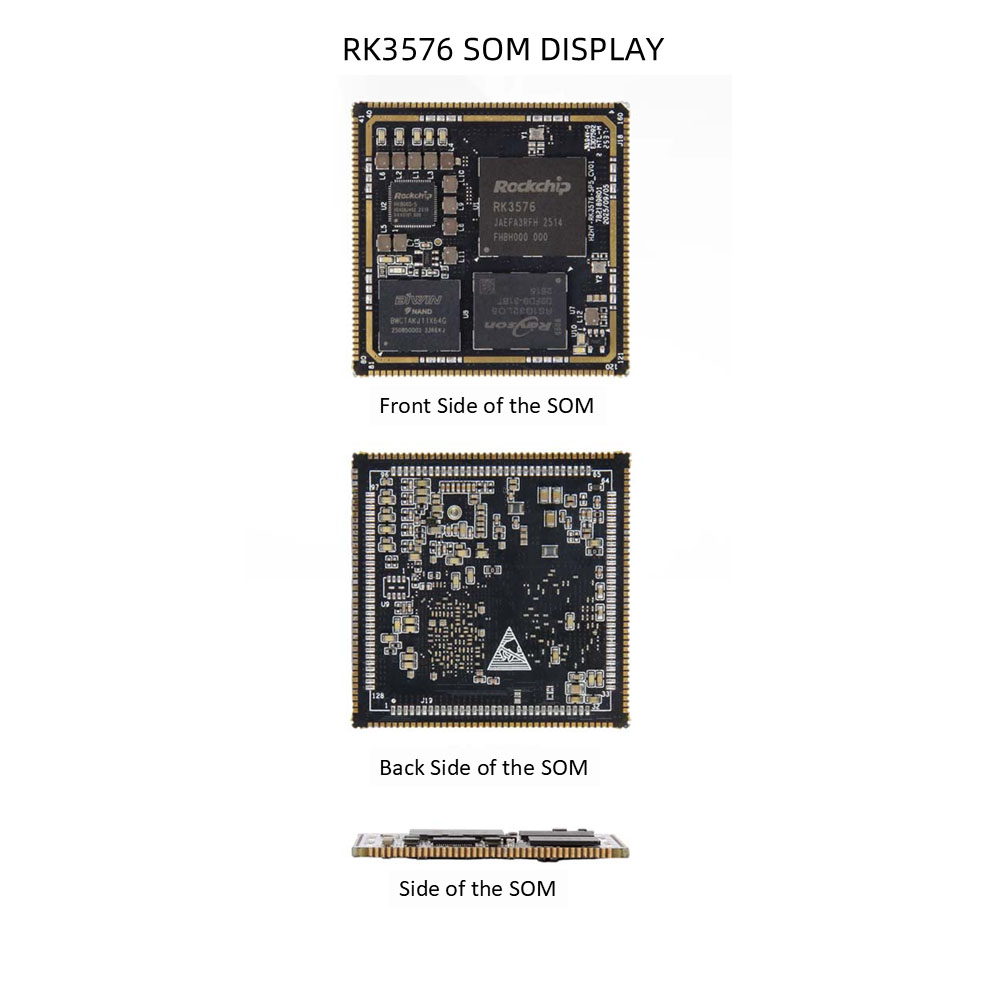

● Dimensioner: 45mm x 45mm

● Interface: Stempel-hul-interface, 288 ben

● Temperatur: -40°C~+85°C / 0°C~+70°C

● Driftsspænding: 5V

● Operativsystem: Linux, Ubuntu

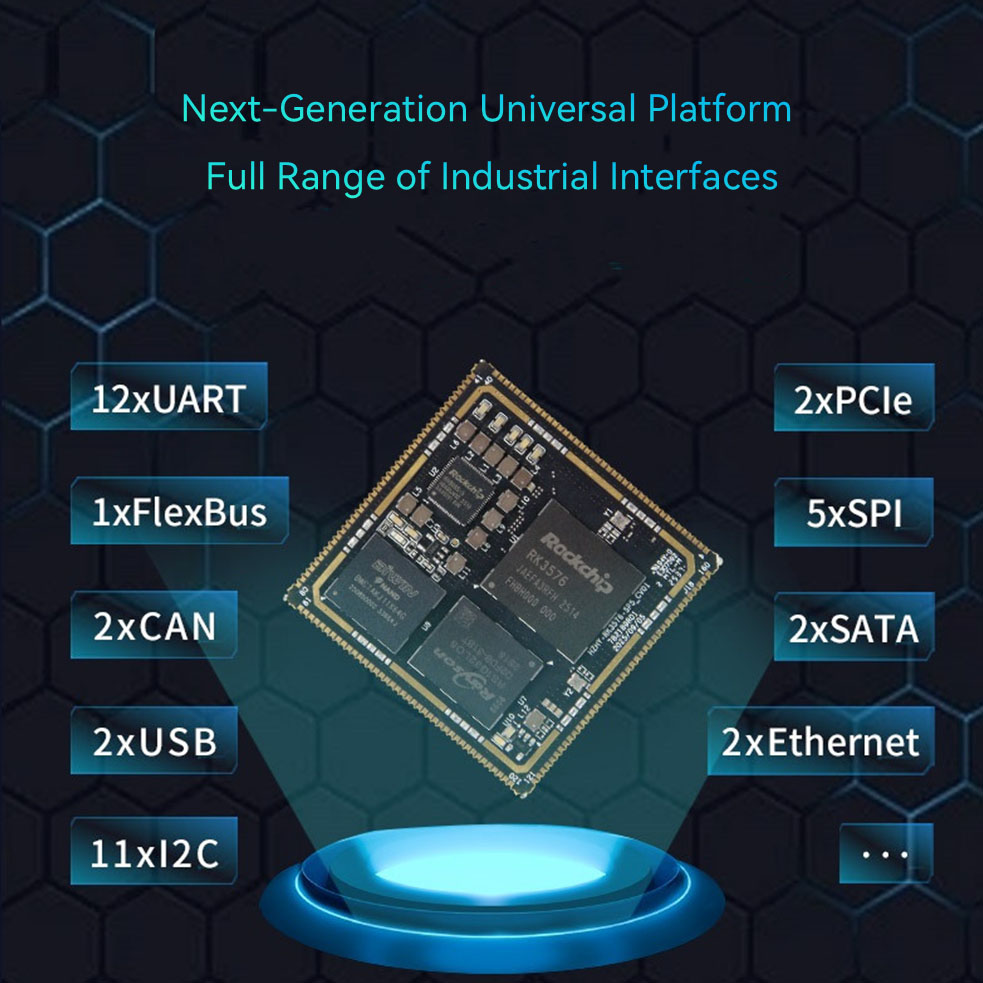

RK3576 SOM funktionelle parametre

● SDMMC (≤2 kanaler): Understøtter SDI03.0-protokollen og MMCV4.51-protokollen. 4-leder databus bredde; understøtter SDR104-tilstand med en maksimal hastighed på 200MHz. Bemærk: Kun SDMMC0 understøtter systemstart og er standard til SD-kortfunktionen;

understøtter firmwareopgradering via SD-kort, når EMMC/UFS er tom, og understøtter også firmwareopgradering af EMMC/UFS via SD-kort efter EMMC/UFS-opstart; SDMMC0 konfigurerer VCCIO_SD_S0 til 1,8V eller 3,3V output i henhold til den perifere og faktiske driftstilstand; SDMMC1 er 3,3V; nogle pin-ressourcer er multiplekset.

● SARADC (≤7 kanaler): SARADC opløsning er 12-bit, hastighed 1MS/s, indgangsspændingsområde er 0~1,8V; Bemærk: SARADC_VINO_BOOT er dedikeret til at indstille SYSTEMBOOT-startsekvensen og kan ikke bruges til andre funktioner; SARADC_VIN1 er standard som nøgleværdi-input-samplingporten og multiplekses som knappen Recovery mode (kan ikke ændres);

SARADC_VIN2 er kortets hardware-id, ikke bragt ud; SARADC_VIN3 er multiplekset til lyddetektion;

SARADC_VIN4~7 kan bruges direkte.

● USB (≤2 kanaler): Bemærk: USB2_OTG0 er standard firmware-brændingsport for RK3576. Sørg for at reservere denne grænseflade i applikationen; USB3 og USB2.0 OTG kan kun fungere som Device eller HOST samtidigt; SS-signalet (5 Gbps) fra USB3 OTG0 multiplekses med DP1.4; SS-signalet (5 Gbps) fra USB3 OTG1 multiplekses med PCIE1 eller SATA1, og USB-funktionen kan ikke bruges, når den er indstillet til PCIE- eller SATA-funktion;

● SATA (≤2 kanaler): Understøtter SATA PM-funktion, hver port kan understøtte 5 enheder; understøtter SATA 1,5 Gb/s, SATA 3,0 Gb/s, SATA 6,0 Gb/s; understøtter eSATA.

Bemærk: SATA0- og PCIe0-controllere er multipleksede; SATA1- og PCIe1- eller USB3_OTG1-controllere er multipleksede;

● PCIe (≤2 kanaler): 2 PCIe 2.1-controllere, begge understøtter kun RC-tilstand;

Bemærk: PCIe0- og SATA0-controllere er multipleksede; PCIe1- og SATA1- eller USB3_OTG1-controllere er multipleksede;

● MIPI DPHY CSI RX (≤2 kanaler): 2 MIPI DPHY CSI RX-porte, der understøtter 2/4-sporet MIPI-CSI-tilstand;

Bemærk: Opdeling i 2-sporet + 2-sporet tilstand er ikke understøttet i øjeblikket; der kan maksimalt tilsluttes 2 kameraer;

● MIPI DCPHY CSI RX (≤1 kanal): 1 MIPI DCPHY CSI RX-port, der understøtter 1/2/4-bane MIPI-DPHY-tilstand eller 0/1/2 Trio MIPI-CPHY-tilstand;

● Bemærk: Opdeling i 2-sporet + 2-sporet tilstand er ikke understøttet; TX og RX på MIPI DCPHY Combo PHY kan kun konfigureres samtidigt som DPHY TX og DPHY RX-tilstande eller samtidigt som CPHY TX- og CPHY RX-tilstande. CIF (≤1 kanal): 1 kanal maksimalt 16-bit DVP-interface, understøtter 8/10/12/16-bit;

Bemærk: 3,3V interface, nogle pinressourcer deles;

● HDMI TX (≤1 kanal): Understøtter op til HDMI 2.1, maksimal understøttelse af 4K@120Hz, understøtter HDMI FRL-tilstand og er bagudkompatibel med HDMI TMDS-tilstand;

Bemærk: Delt med eDP-controller;

● eDP (≤1 kanal): Understøtter op til eDP 3.1, maksimal understøttelse af 4K@60Hz, understøtter 1/2/4 banetilstande, understøtter ikke Swap; Bemærk: Delt med eDP-controller;

● MIPI DCPHYCSI TX (≤1 kanal): 1 MIPI DCPHYCSI RX-port, understøtter 1/2/3/4 baner MIPI-DPHY-tilstand eller 0/1/2 Trio MIPI-CPHY-tilstand;

● Bemærk: Understøtter ikke opdeling i 2Lane+2Lane-tilstand; MIPI DCPHY Combo PHY's TX og RX kan kun konfigureres samtidigt som DPHY TX, DPHY RX-tilstand eller samtidigt som CPHY TX, CPHY RX-tilstand.

● DP (≤1 kanal): Understøtter op til eDP 3.1, maksimal understøttelse af 4K@120Hz, understøtter 1/2/4 banetilstande, understøtter Swap;

Bemærk: Delt med USB3 OTG0's SS-signal;

● LCD (≤1 kanal): Understøtter 24-bit RGB-tilstand, maksimal opløsning 1920x1080@60Hz; understøtter 16-bit BT1120-tilstand, maksimal opløsning 1920x1080@60Hz; understøtter 8-bit BT656-tilstand, maksimal opløsning 720x576@60Hz; Bemærk: Nogle pinressourcer deles.

● EBC (≤1 kanal): Understøtter 8-bit/16-bit output, maksimalt 32 niveauer af gråtoner, maksimal opløsning 2560x1920@85Hz;

Bemærk: Nogle pinressourcer deles.

● Lyd (≤9 kanaler): 5 grupper af SAI, der understøtter master-slave-tilstand, 8 til 32-bit bredde og samplinghastigheder op til 48kHz; 2 grupper af PDM, mastertilstand, understøtter 8-kanals input-kapacitet, 16 til 32-bit bredde og samplinghastigheder op til 192kHz; 2 grupper af SPDIFTX; 1 gruppe DSM PWMAudio;

Bemærk: Fire ASRC-moduler (Asynchronous Sample Rate Converter) leveres til konvertering af lyddatasamplinghastighed; 1,8V/3,3V-grænseflade, nogle pinressourcer er delt;

● Ethernet (≤2 kanaler): Understøtter 2 RGMII-grænseflader med 10/100/1000 Mbps dataoverførselshastigheder.

Bemærk: 3.3V RGMII/RMII-grænseflade, nogle pin-ressourcer deles.

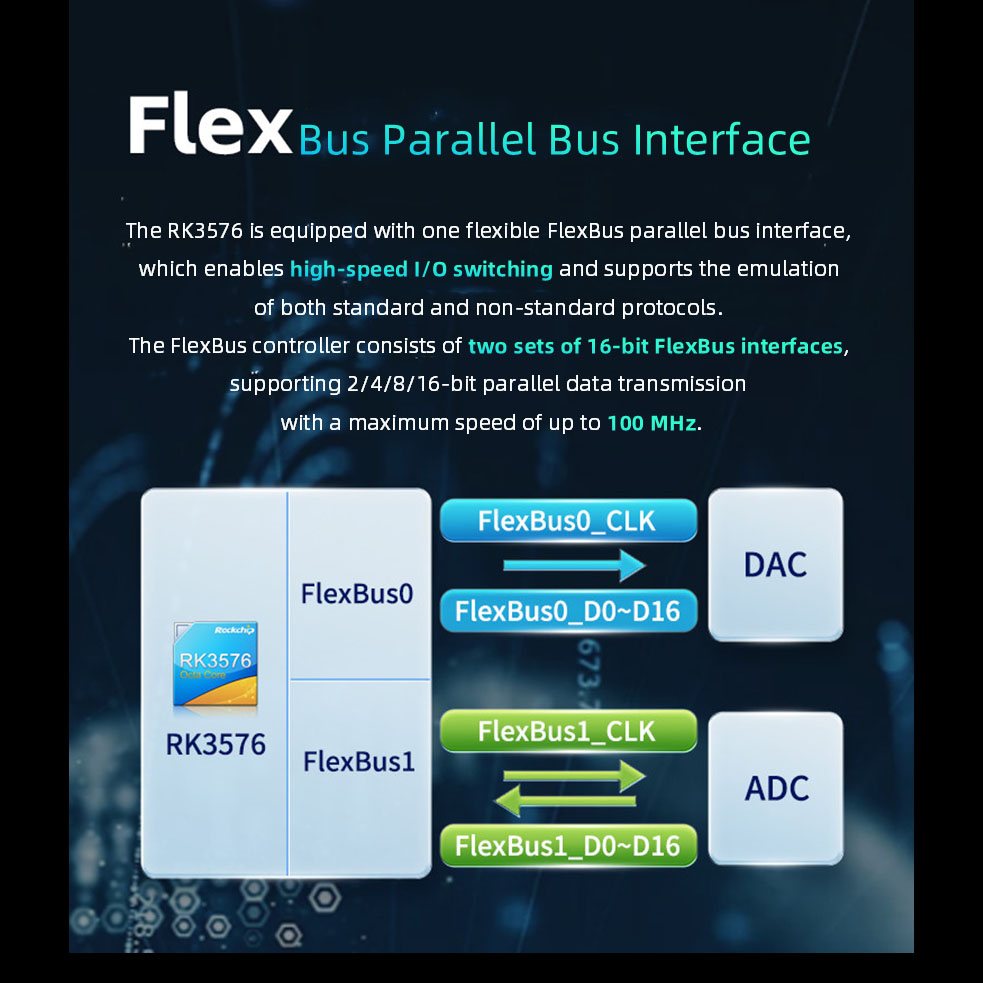

● FlexBus (≤1 kanal): Understøtter et fleksibelt parallelbusinterface - FlexBus-interface, som kan opnå højhastigheds I/O-switch og kan emulere nogle standardprotokoller eller uregelmæssige protokoller. Et typisk applikationsscenarie er kombinationen af en højhastigheds 16-bit ADC og en 16-bit DAC.

Bemærk: 3,3V interface, nogle pinressourcer deles.

● DSMC (≤1 kanal): Dobbelt datahastighed seriel grænseflade. Anvendes hovedsageligt i PSRAM-enhedskommunikation eller perifer kommunikation af LocalBus (såsom FPGA). Bemærk: 3,3V interface, nogle pinressourcer deles.

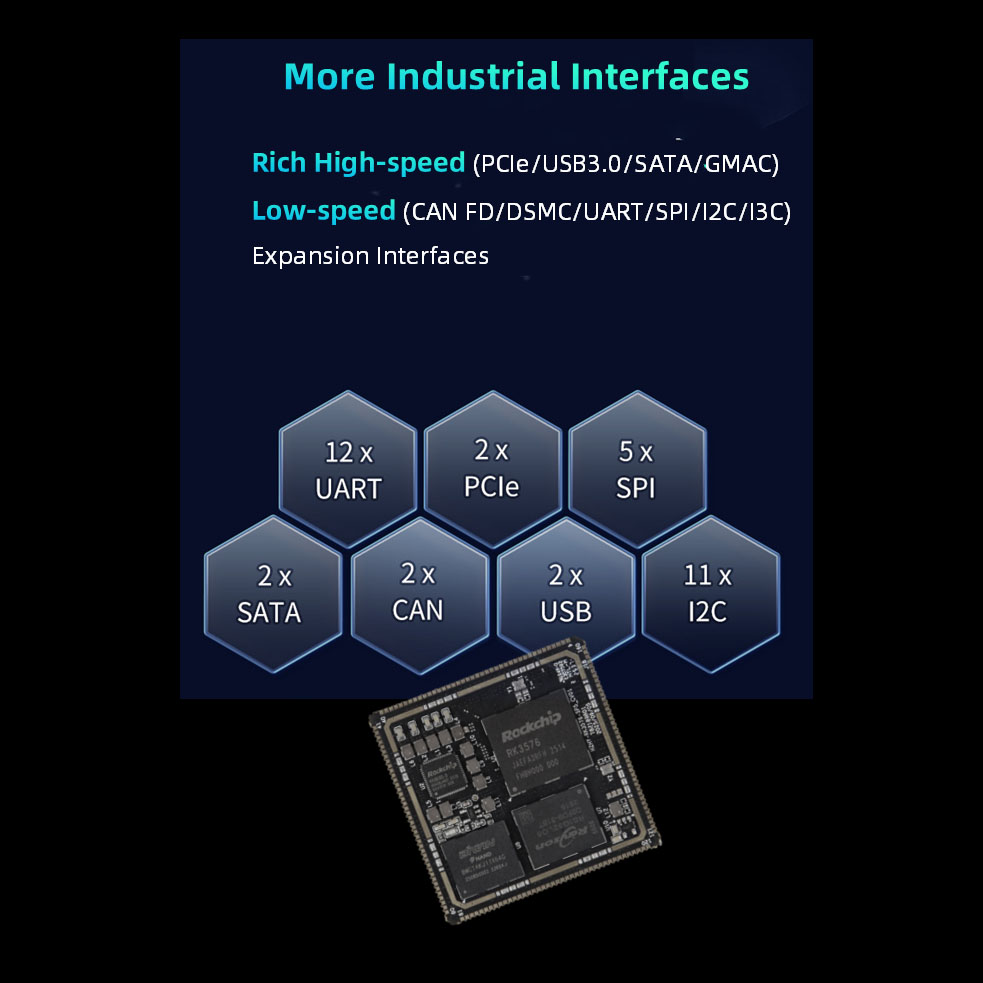

● UART (≤12 kanaler): Maksimal understøttet baudrate er 8 Mbps.

Bemærk: 1,8V/3,3V interface, nogle pinressourcer deles.

● I³C (≤2 kanaler): Understøtter 7-bit og 10-bit adressetilstande, med en maksimal hastighed på op til 12,5 Mbit/s, kompatibel med I²C bus, med en maksimal hastighed på op til 400 Kbit/s. Bemærk: 1,8V/3,3V interface, nogle pinressourcer deles.

● I²C (≤11 kanaler): Understøtter 7-bit og 10-bit adressetilstande med en maksimal hastighed på op til 400 Kbit/s.

Bemærk: 1,8V/3,3V interface, nogle pinressourcer deles. SPI (≤5 kanaler): Konfigurerbar master/slave-tilstand. Bemærk: 1,8V/3,3V interface, nogle pinressourcer deles.

● CAN (≤2 kanaler): Understøtter CAN-FD; understøtter 1 Mbps.

Bemærk: 1,8V/3,3V interface, nogle pinressourcer deles.

● PWM (≤3 kanaler): 3 uafhængige PWM-controllere, der understøtter op til 16 PWM-kanaler, 32-bit timer/tæller.

Bemærk: 1,8V/3,3V interface, nogle pinressourcer deles.

Bemærk: Nogle pinressourcer er multipleksede. Se venligst tabellen med sammenligning af benfunktioner for detaljer.
