RockChip RK3588 Board

RKK3588 -funktioner

● 8nm avanceret proces, 8-core 64-bit arkitektur, høj ydeevne, lavt strømforbrug

● Arm Mali-G610 MC4 GPU, dedikeret 2D-grafikaccelerationsmodul

● 6TOPS NPU, der muliggør forskellige AI -scenarier

● 8K -video -kodning og afkodning, 8K Display Output

● Indbygget flere skærmgrænseflader, understøtter display med flere skærme

● Superbilledbehandlingsfunktioner, 48MP ISP, support til flere kameraindgange

● Rige højhastighedsgrænseflader (PCIe, Type-C, SATA, Gigabit Ethernet), let at udvide

● Android og Linux OS

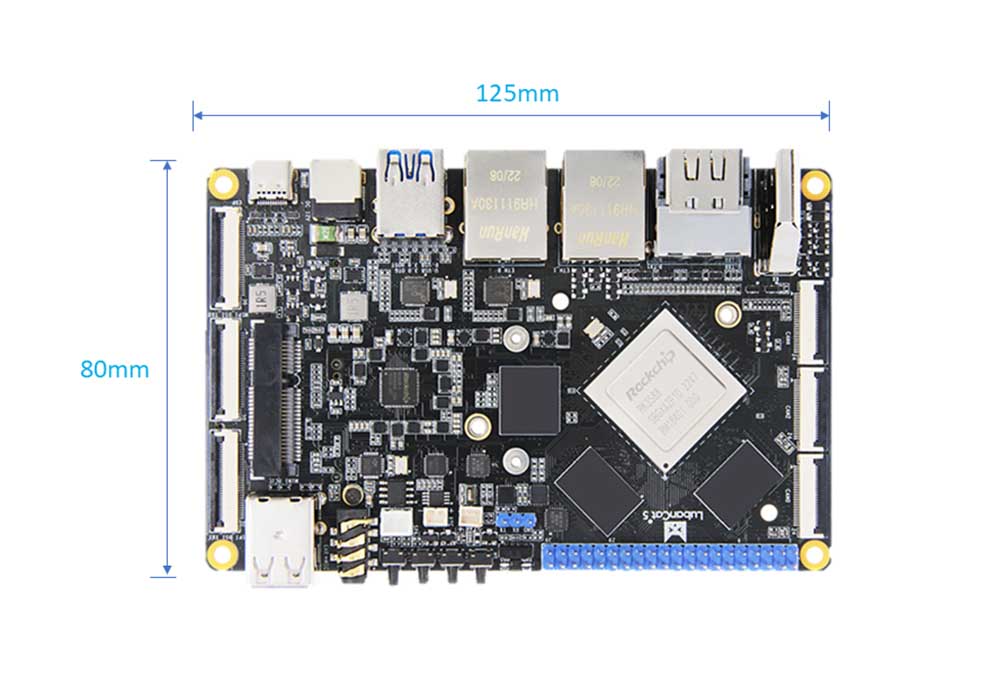

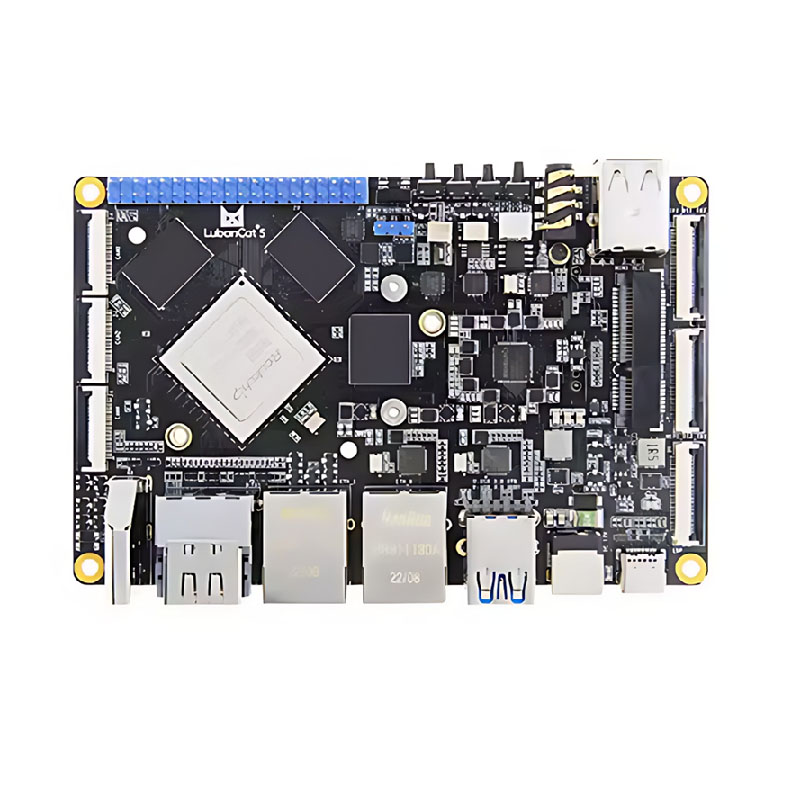

RK3588 Board Introduktion

1. TP-5 RK3588 Single Board Computer er et kraftfuldt udviklingsbestyrelse, der kan bruges som en højtydende enkeltpladscomputer og indlejret bundkort til visning, kontrol, netværkstransmission, fillagring, kantcomputing og andre scenarier.

2. Brug RockChip RK3588 som hovedchip ved hjælp af 8NM Advanced Process Technology, med den højeste hovedfrekvens op til 2,4 GHz, hvilket integrerer quad-core 64-bit cortex-A76 og quad-core 64-bit cortex-A55 for i alt otte-core-processorer og ARM Mali-G610 MC4GPU understøtter 8K-videokodning og afkodning og 8K-display-processorer og ARM Mali-G610 MC4GPU understøtter 8K-videokodning og dekodning og 8K-udsending. Det har superbilledbehandlingsfunktioner, understøtter input med flere kameraer, understøtter differentieringsdisplay med flere skærme og har en indbygget uafhængig NPU til at styrke forskellige AI-scenarier.

3. giver en række hukommelses- og opbevaringskombinationer at vælge imellem, afbalanceret ombord hardwarekonfiguration og bred applikationsområde.

4. den indbyggede uafhængige NPU har en computerkraft på op til 6TOPS, der muliggør forskellige AI-scenarier.

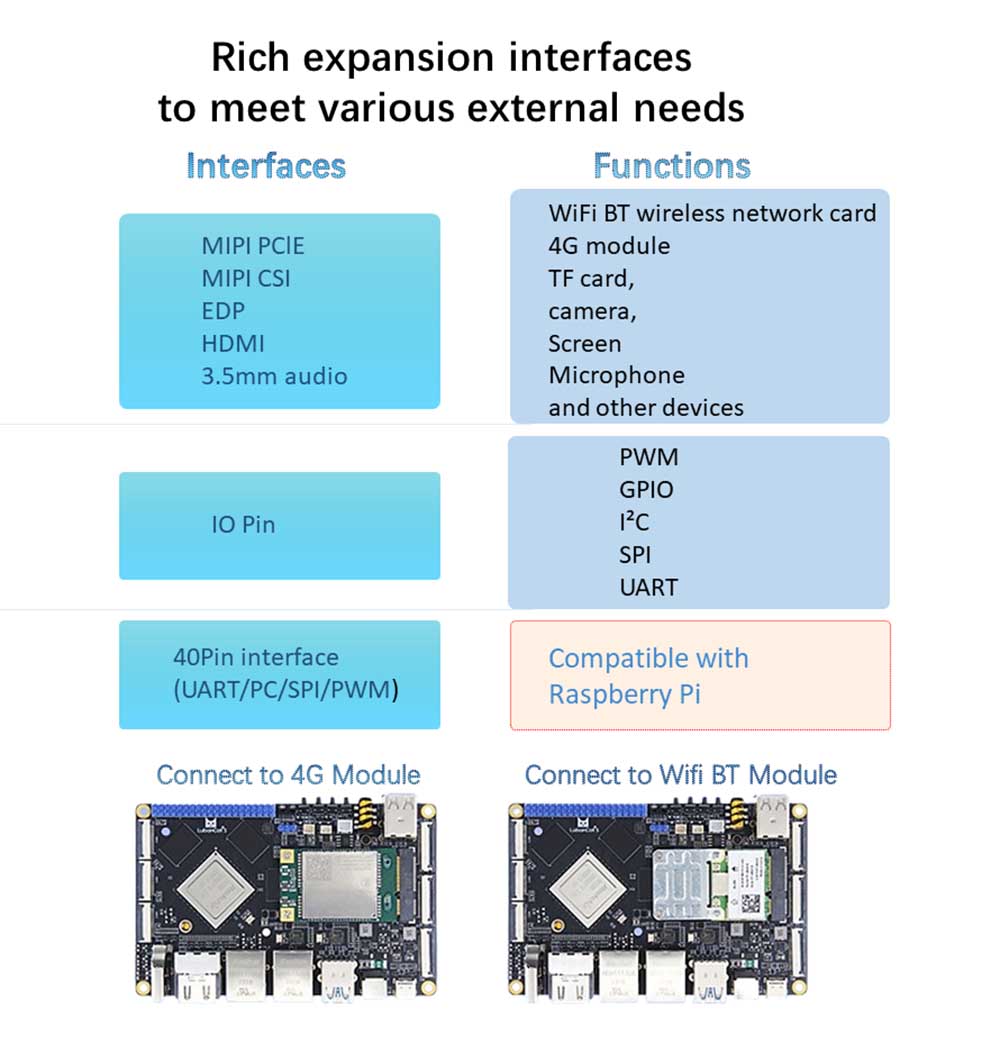

5. Høj integration, med rige ekspansionsgrænseflader, udstyret med Gigabit Ethernet -port, USB3.0, USB2.0, Minipcle, MiniHDMI, MIPI -skærmgrænseflade og MIPI -kamera -interface, lydgrænseflade, infrarød reception, TF -kortholder osv. Oprettet, føre ud 40pin ukendte pins, kompatibel med Raspberry Pi -grænsefladen.

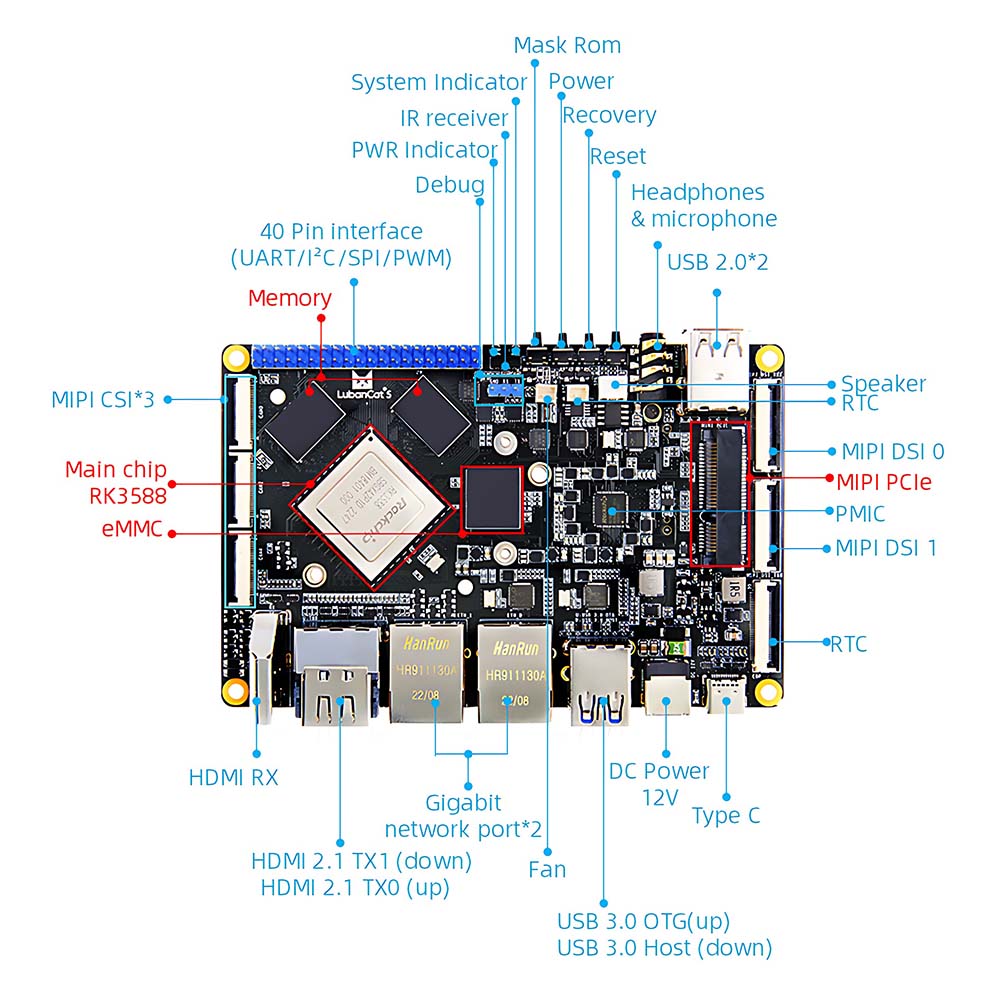

RK3588 Bestyrelsesparametre

● Effektgrænseflade: 12V@2A DC Input, DC5.5*2.1 Interface

● Hovedchip: RK3588 (Quad-Core A76+Quad-Core A55, Mali-G610, 6T Computing Power)

● Hukommelse: 4/8/16GB, LPDDR4X (andre opbevaringskrav kan tilpasses)

● Opbevaring: 0/32/64/128GB, EMMC (andre lagerkrav kan tilpasses)

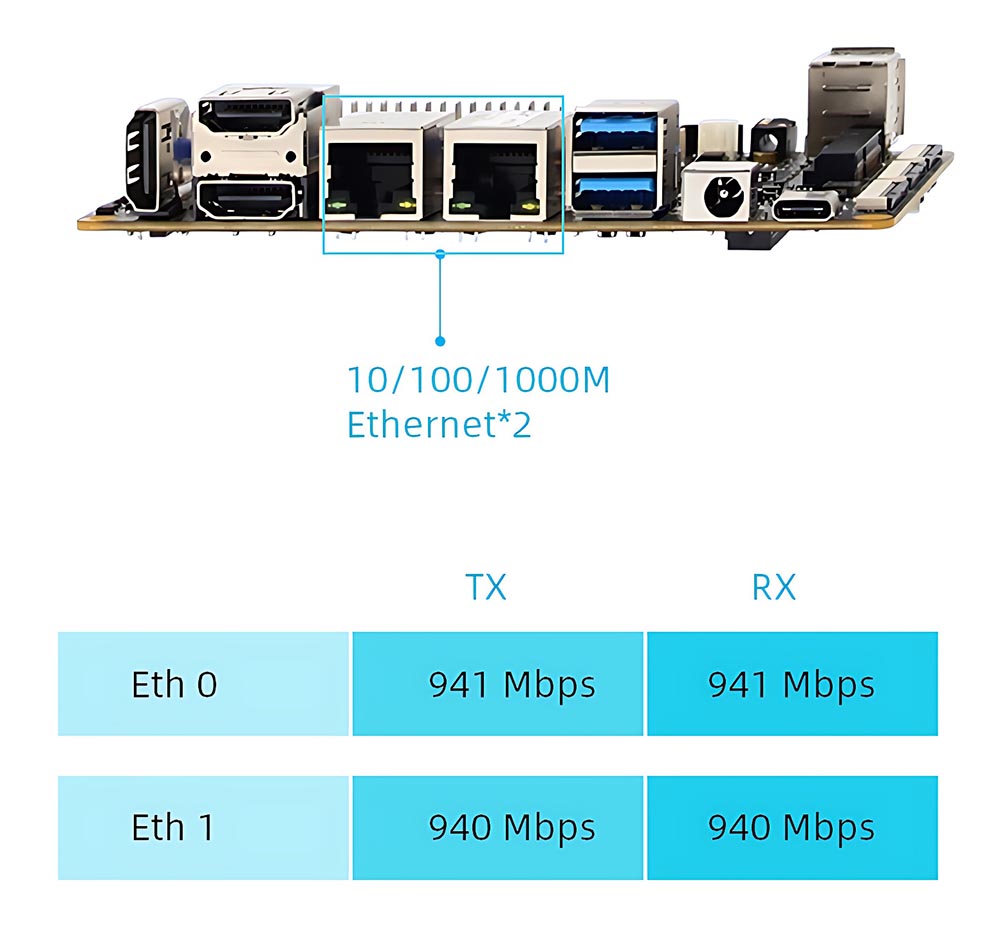

● Ethernet: Gigabit Network Port*2, understøtter 10/100/1000 Mbps datatransmissionshastighed

● HDMI: HDMI2.0 input*1, op til 3840x2160@60fps; HDMI2.1 Output*2, understøtter display med flere skærme med andre skærme, maksimal opløsning 7680x4320@60Hz (8k opløsning)

● EDP: EDP-skærmgrænseflade*1, understøtter display med flere skærme med andre skærme, den højeste opløsning er 3840x2160@60Hz

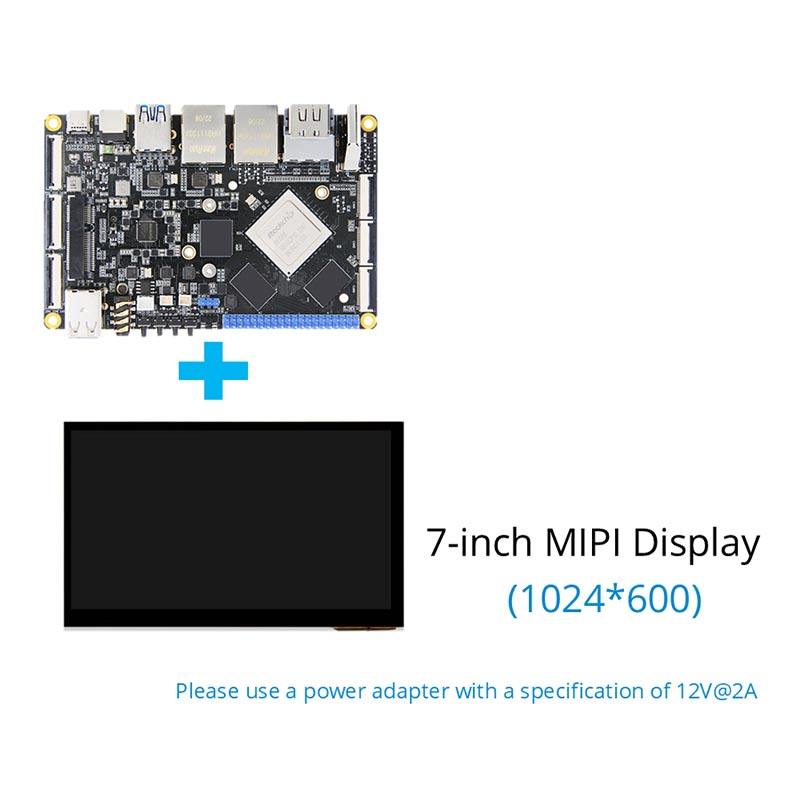

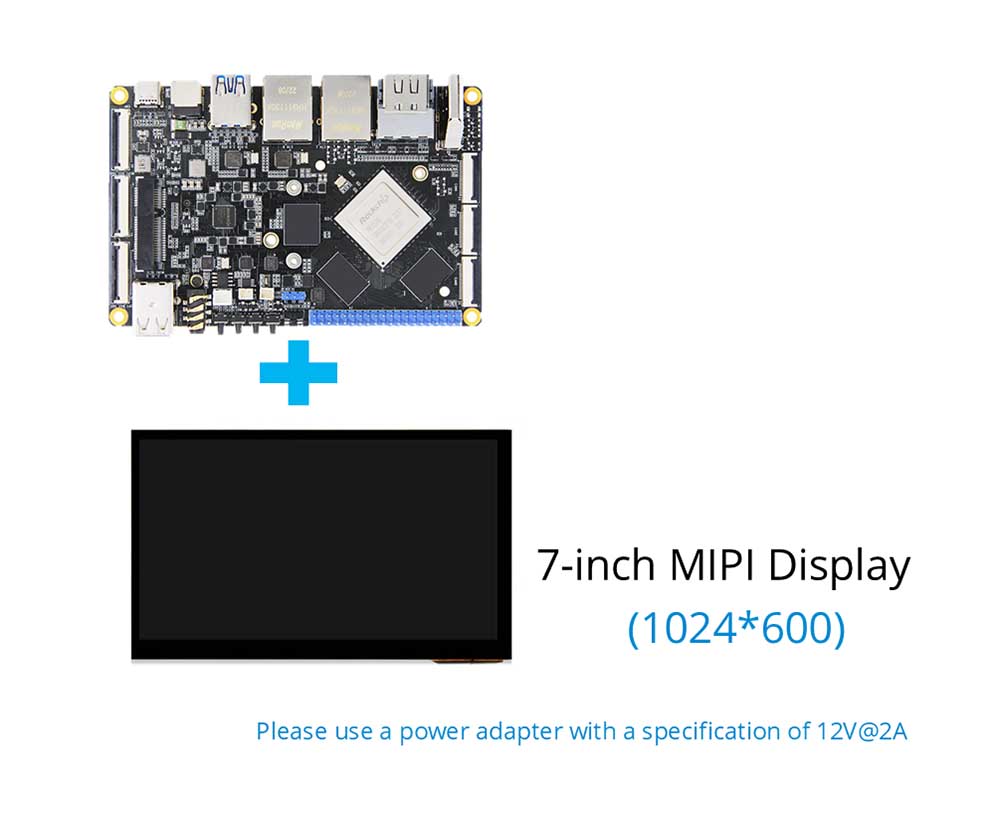

● MIPI DSI: MIPI-skærmgrænseflade*2, understøtter differentialskærm med flere skærme med andre skærme: Den maksimale opløsning i enkelt MIPI-tilstand er 1920*1080@60Hz

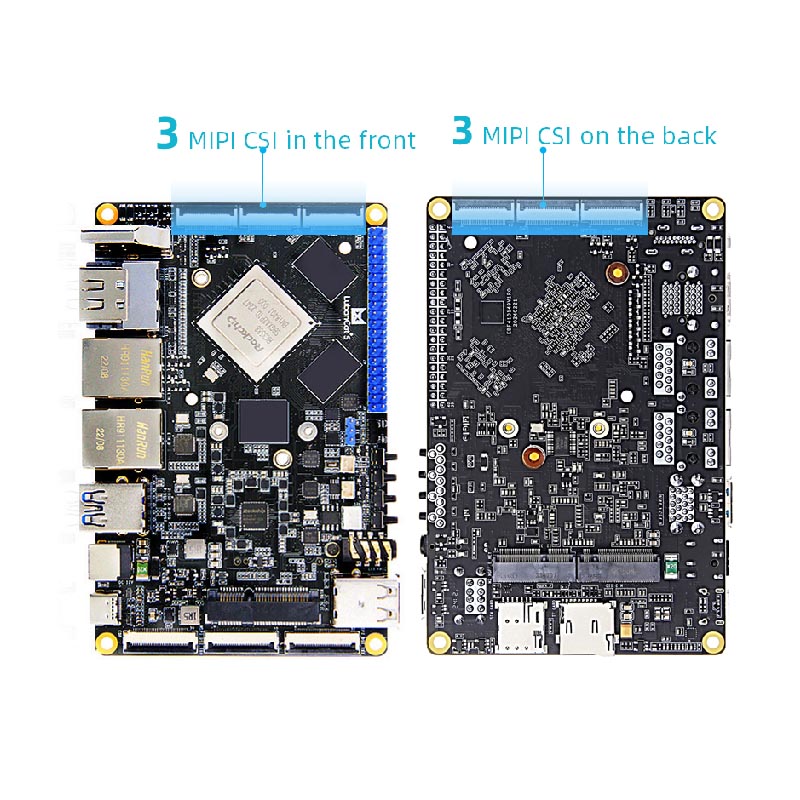

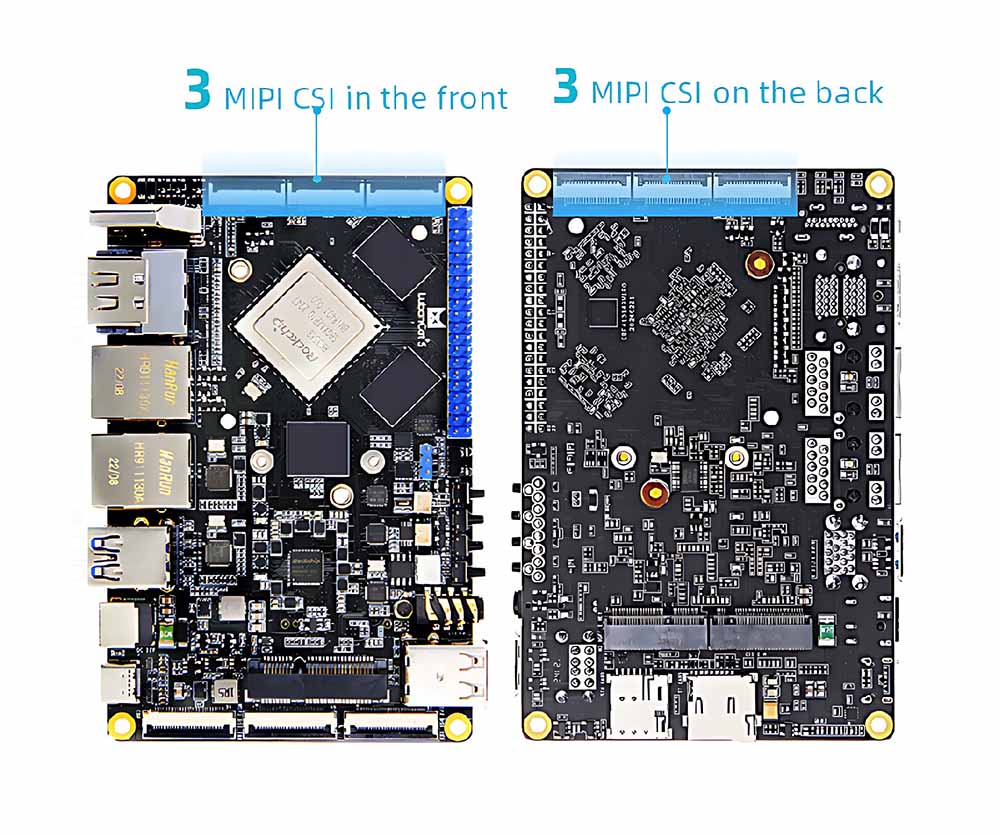

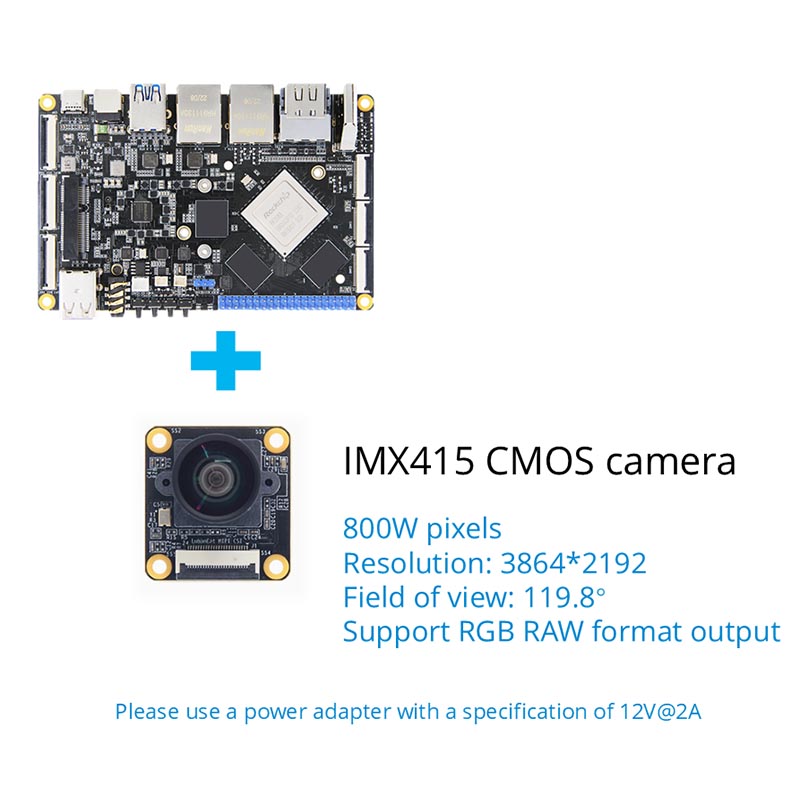

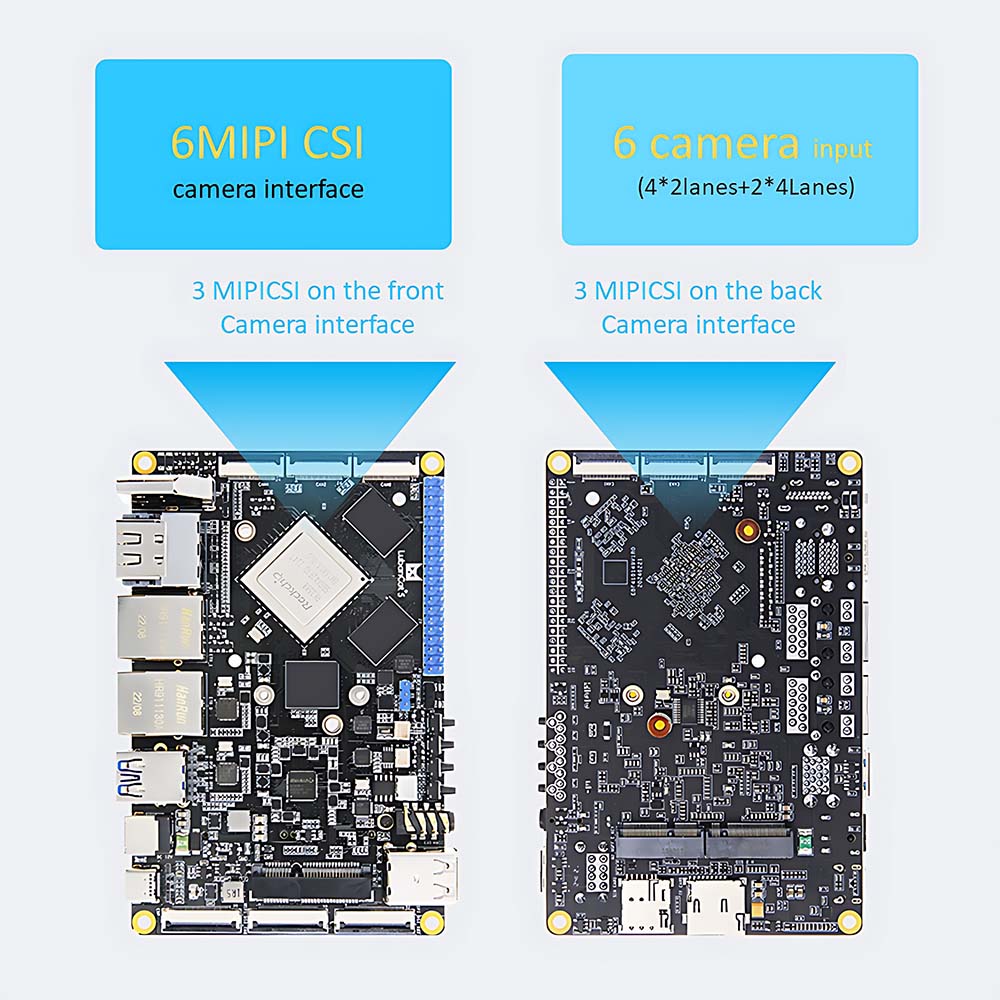

● MIPI CSI: MIPI -kamera -grænseflade*6 (Front*3, Back*3)

● USB2.0: USB-HostType-A-interface*1; USB-OTGTYPE-A-interface*1

● USB3.0: USB-HOSTTYPE-A-interface*2; USB-OTGTYPE-C-interface*1, kan bruges til firmwareforbrænding, understøtter DP1.4-protokol

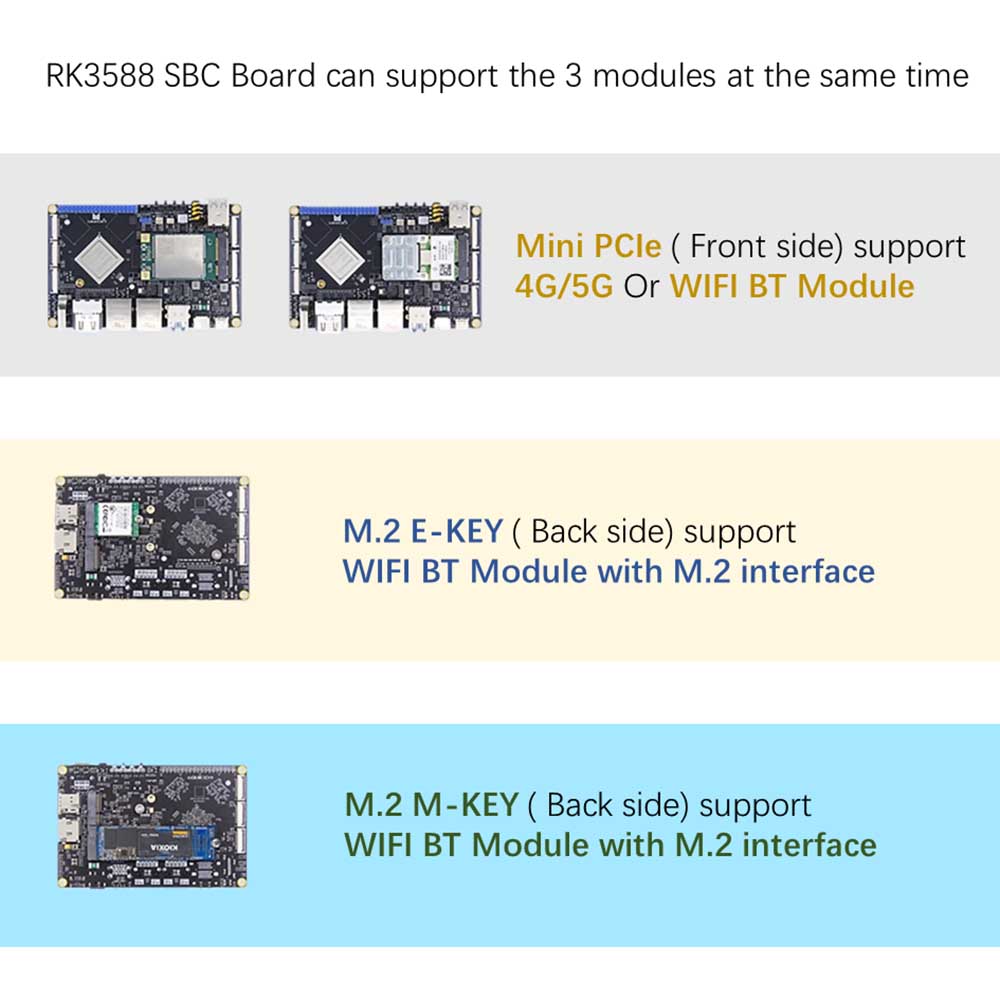

● PCLE-interface: Mini-PCLE-interface, kan bruges med fuldhøjde eller halvhøjde WiFi-netværkskort, 4G-moduler eller andre mini-PCLE-interface-moduler

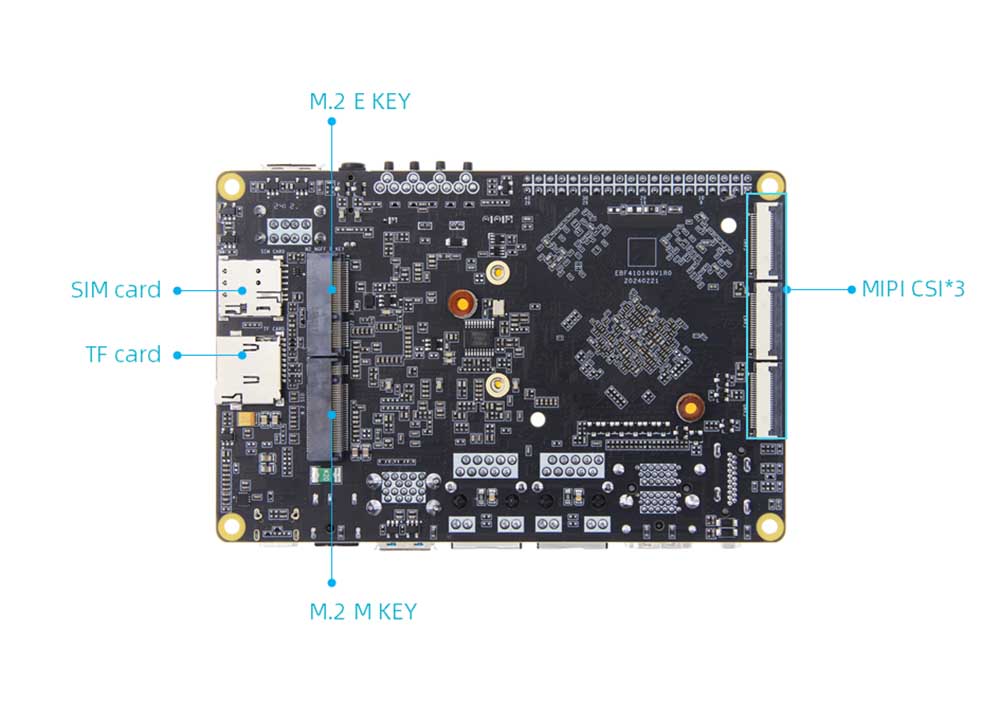

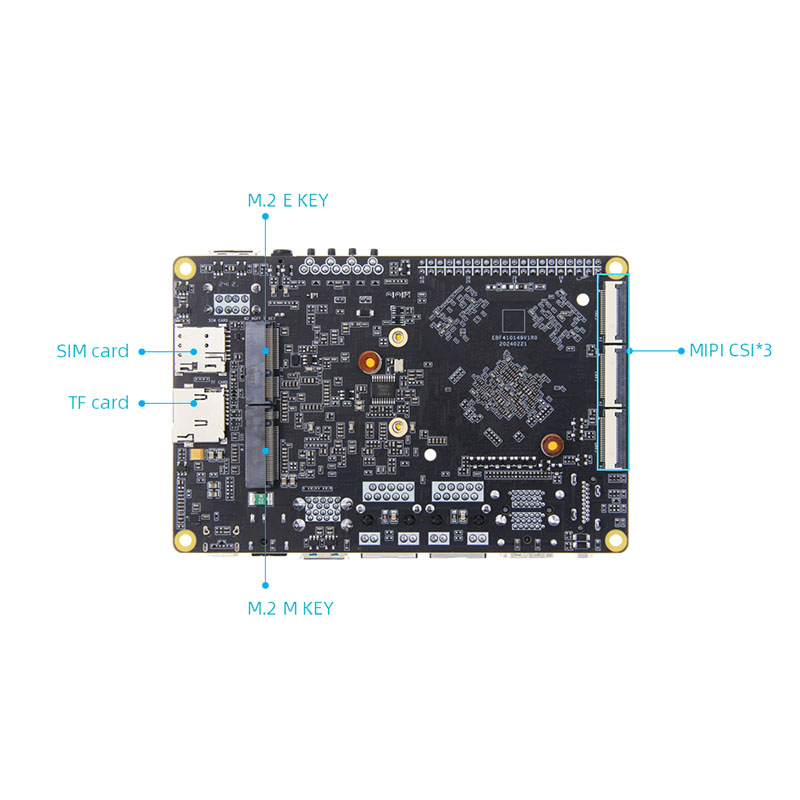

● M.2-grænseflade: M.2Ekey-interface*1, understøtter M.2 E-Key Wireless Network Card Module; M.2 m Key Interface*1, understøtter M.2 M-Key PCLE3.0*4LANES Specifikation 2280 harddisk

● SIM+TF -kortholder: SIM -kortholder*1, Micro SD (TF) kortholder*1, understøtter TF -kort til at starte systemet, understøtter op til 512 GB, SIM -kortfunktion skal bruges med 4G -modul

● 40pin -interface: kompatibel med Raspberry Pi 40pin -interface, understøtter PWM/GPIO/PC/SPI/UART -funktioner

● Debug Serial Port: Standardparameter 1500000-8-N-1

● Audio: Ombord mikrofon*1; SPK -højttalergrænseflade*1. Kan forbindes til 1W strømtaler; Hovedtelefonudgang + mikrofonindgang 2-i-1-interface*1

● Knapper: Tænd / sluk -knap*1; Maskrom -knap*1; gendannelsesknap*1; Reset -knap*1

● LED: strømindikatorlys*1; Systemindikatorlys*1

● Infrarød modtager: Understøtter infrarød fjernbetjeningsfunktion

● RTC: Ombord på RTC-chip + RTC-stikkontakt til lav effekt*1

● Ventilatorgrænseflade: Understøtter installation af 5V- eller 12V -ventilatorer til afkøling
