Rockchip RK3588 Core Board Board til bord

RKK3588 -funktioner

 8nm Advanced Process, 8-core 64-bit arkitektur, høj ydeevne, lavt strømforbrug

 Arm Mali-G610 MC4 GPU, dedikeret 2D-grafikaccelerationsmodul

 6TOPS NPU, der muliggør forskellige AI -scenarier

 8K -video Kodning og afkodning, 8K Display Output

 Indbygget flere displaygrænseflader, understøtter display med flere skærme

 Superbilledbehandlingsfunktioner, 48MP ISP, support til flere kameraindgange

 Rige højhastighedsgrænseflader (PCIe, Type-C, SATA, Gigabit Ethernet), let at udvide

 Android og Linux OS

Produktparametre

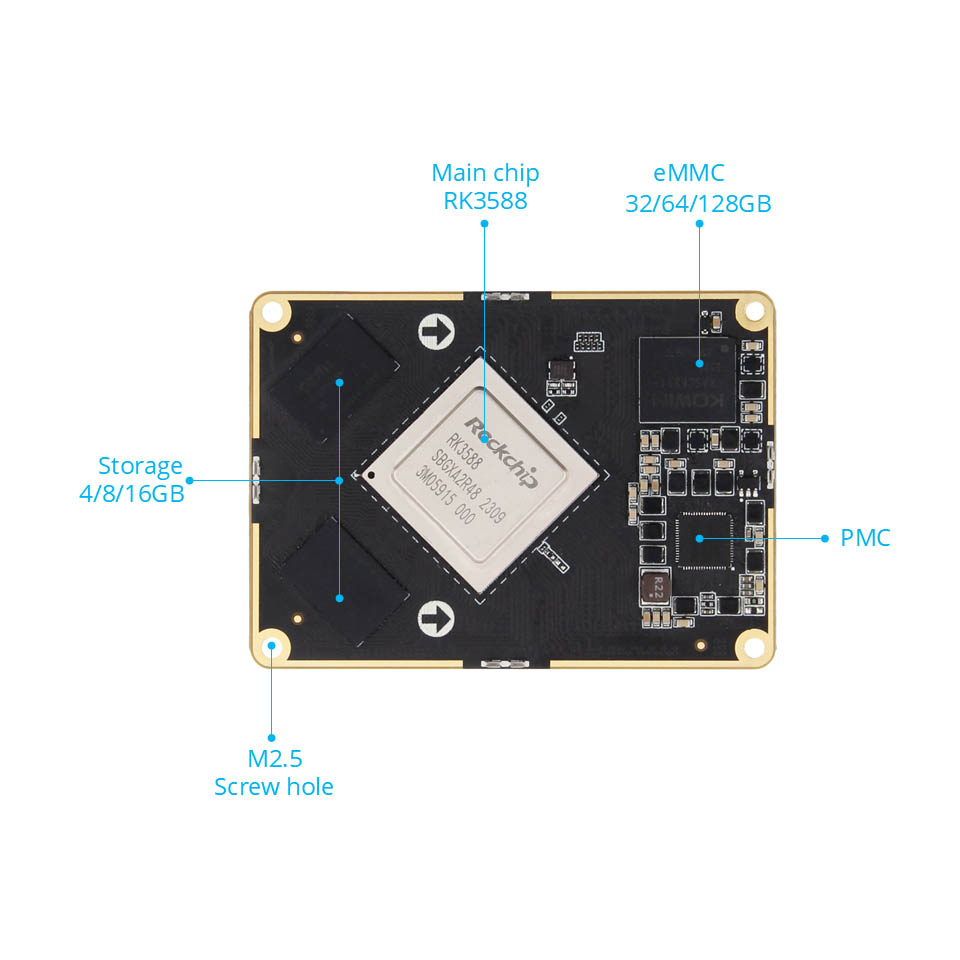

RK3588 Core Board -parametre

 Connector: Male Connector: DF40C-100DP-0.4V (51) Kvindelig stik: DF40C-100DS-0.4V (51)

 Hovedchip: RK3588 (quad-core A76 + quad-core A55, Mali-G610, 6Tops Computing Power) BTB fører til 400 stifter, 0,5 mm afstand, fører til alle I0

 Hukommelse: 4/8/16GB, LPDDR4/4X

 Opbevaring: 32/64/128GB.EMMC

RK3588 Baseboard -parametre

 Stik: Mand: DF40C-100DP-0.4V (51) Kvinde: DF40C-100DS-0.4V (51)

 Strømgrænseflade: 12V@2A DC Input, DC -interface*1; Power Output -interface*1

 Ethernet: Gigabit Network Port*2, Support 10/100/1000 Mbps Data Transmission Rate

 HDMI: HDMI12.0 input*1, op til 3840x2160@60fps; HDMI2.1 Output*2, understøtter flere skærme med andre skærme, maksimal opløsning 7680x4320@60Hz (8k opløsning)

 MIPI-DSI: MIPI-skærmgrænseflade*2 (front*1, tilbage*1), kan tilsluttes til Wildfire Mipi-skærm, understøtter flere skærme med andre skærme; Enkelt MIPI -tilstand Maksimal opløsning 1920*1080@60Hz

 MIPI-CSI: MIPI-kamera-grænseflade*6 (Front*3, Back*3), kan tilsluttes til Wildfire Mipi-kamera

 USB2.0: USB-hosttype-A-interface*3

 USB3.0: USB-OTGTYPE-A-interface*1; Type-C-interface*1, kan bruges til firmwareforbrænding, understøtter DP1.4-protokol

 PCLE-interface: Mini-PCLE-interface*1, kan bruges med WiFi-netværkskort i fuld højde eller halvhøjde, 4G-modul eller andet mini-PCLE-interface-modul: PCLE3.0x4-interface*1

 M.2 Interface: M.2EKey Interface*1, understøtter M.2 E-Key Wireless Network Card Module; M.2 m Key Interface*1, understøtter M.2 M-Key PCLE3.0*4LANES SPECIFIKATION 2280 harddisk

 TF -kortholder: Micro SD (TF) kortholder*1, understøtter TF -kortstøvsystem, op til 512 GB

 SIM -kortholder: SIM -kortholder*1, SIM -kortfunktion skal bruges med 4G -modul

 SATA -interface: Standard SATA -interface*1; SATA Power Interface*1, understøtter 12V output

 Kan: kan*2

 ADC: ADC -erhvervelsesgrænseflade*1

 Debug Serial Port:

 Debug Serial Port*1 (UART2), standardparameter 1500000-8-N-1; UART Serial Port*2 (UART7 & UART9); RS232*2 (UART4 & UART7);

 Rs485*2 (UART4 & UART7); RS232/RS485 Selection Jumper Interface*2

 Audio: Ombord mikrofon*1; SPK-højttalergrænseflade*2, kan tilslutte 3W Power Speaker Headphone Output + Microphone Input 2-in-1 Interface*1

 Knap: ON/OFF -knap*1; Maskrom -knap*1; Gendannelsesknap*1; Nulstil knap*

 LED: strømindikator*1; Systemindikator*1

 Infrarød modtager: Support infrarød fjernbetjeningsfunktion

 RTC: RTC Strømkontakt*1

 Ventilatorgrænseflade: Support installation af 5V eller 12V ventilatorkøling
