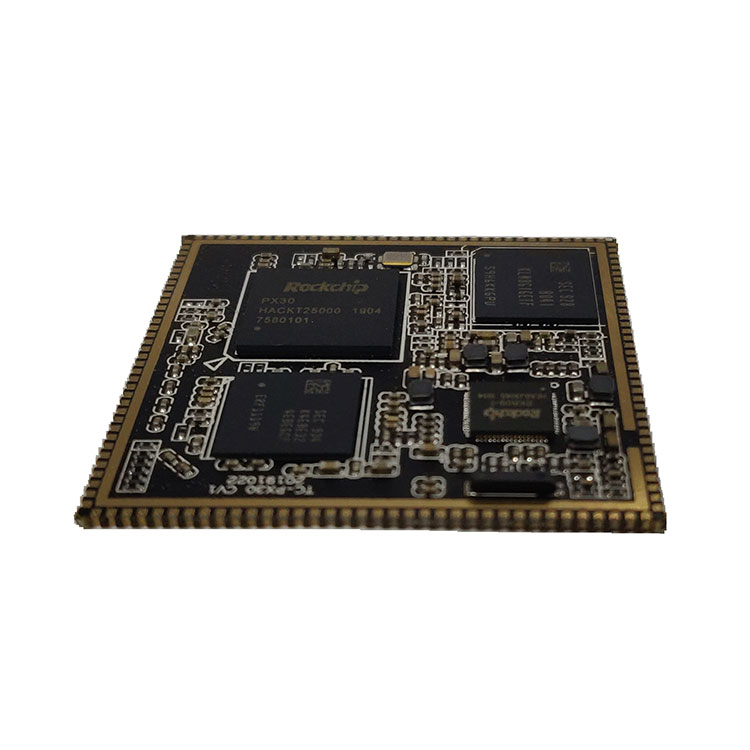

Rockchip TC-PX30 Core Board (TC-PX30 Stamp Hole System on Module)
1.TC-PX30 Core Board til stempelhulindledning

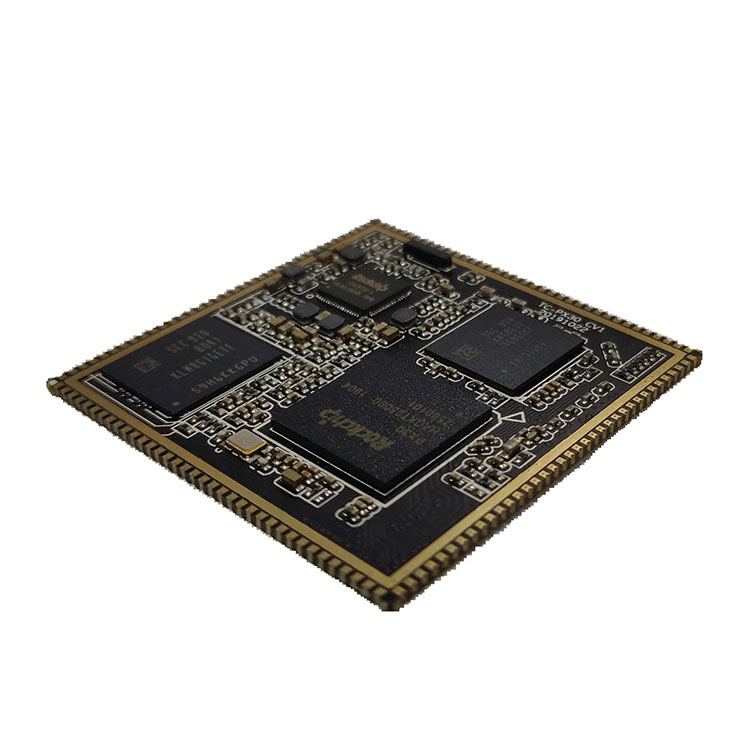

Rockchip TC-PX30 Core Board (TC-PX30 Stamp Hole System on Module)
TC-PX30 SOM tager Rockchip PX30 (cortex A35 quad core) CPU, 1,3 GHz, mali-G31 grafikprocessor og understøtter OpenGL ES3.2, Vulkan 1.0, OpenCL2.0 til at udføre 1080p 60 fps H.264 og H.265 afkodning af videohardware.
Desuden er TC-PX30 SOM udstyret med 1 GB/2 GB LPDDR3, 8 GB/16 GB/32 GB eMMC-højhastighedsopbevaring og afhængigt strømstyringssystem og netværksudvidelsesmuligheder og rige grænseflader; Det understøtter Android 8.1, Linux og Ubuntu OS.
Og TC-PX30 SOM tager et stempelhul designet, som har en stærk skalerbarhed, mere end 144PIN og 1,3 GHz. Dens printkort er designet med 6 lag nedsænkning af guld.
TC-PX30 SOM-funktioner:
l Størrelse: 45 mm*45 mm
lRK809 PMU sikrer, at det fungerer stabilt og pålideligt
lUnderstøtter former for eMMC, standard 8 GB eMMC
lKanal LPDDR3, standard 1 GB LPDDR3 og 2 GB valgfri
lAndroid 8.1, Linux og Ubuntu OS
l144 PIN, inkluderet CPU alle pinkoder
lSupport dobbelt display
thinkcores open source platform core boards og udviklings boards. thinkcores fulde pakke af hardware og software tilpasningstjenester løsninger baseret på Rockchip socs understøtter kundens designproces, fra de tidligste udviklingsfaser til succesfuld masseproduktion.
Board Design Services
Bygger et skræddersyet transportbræt i henhold til kundernes krav
Integration af vores SoM i slutbrugerens hardware til omkostningsreduktion og lavere fodaftryk og forkorte udviklingscyklussen
Softwareudviklingstjenester
Firmware, enhedsdrivere, BSP, Middleware
Port til forskellige udviklingsmiljøer
Integration til målplatform
Produktionstjenester
Indkøb af komponenter
Produktionsmængden bygger op
Tilpasset mærkning
Komplette nøglefærdige løsninger
Indlejret F & U
Teknologi
â € “Lavt niveau OS: Android og Linux, for at hente Geniatech hardware
- Driverporting: Til tilpasset hardware bygger hardware på OS -niveau
- Sikkerhed og autentisk værktøj: For at sikre at hardwaren fungerer på den rigtige måde
2.TC-PX30 Core Board For Stamp Hole Parameter (Specifikation)
Strukturparameter
|
Udseende
|
Stempelhul
|
Størrelse
|
45 mm*45 mm
|
PIN -tonehøjde
|
1,2 mm
|
Pinkode
|
144PIN
|
Lag
|
6 lag
|
System konfiguration
|
CPU
|
Rockchip PX30, Quad core A35 1,3 GHz
|
vædder
|
Standard 1 GB LPDDR3, 2 GB valgfri
|
EMMC
|
4 GB/8 GB/16 GB/32 GB emmc valgfri ¼Œ standard 8 GB
|
Strøm IC
|
RK809
|
Grænseflader Parametre
|
Skærm
|
RGBã € LVDSã € MIPI output
|
Røre ved
|
Kapacitiv berøring, usb eller serielle porte resistiv berøring
|
Lyd
|
AC97/IIS -interface, understøtter optagelse og afspilning
|
SD kort
|
1 kanal SDIO udgang
|
EMMC
|
emmconboard -grænseflade, ingen anden PIN -udgang
|
Ethernet
|
100M byte Ethernet
|
USB HOST
|
1 kanal HOST2.0
|
USB OTG
|
1 kanalOTG2.0
|
UART
|
6 kanals serielle porte, understøttende flydende kontrol
|
PWM
|
8 kanaler PWM output
|
IIC
|
4 kanaler IIC -udgang
|
SPI
|
2 kanaler SPI output
|
ADC
|
3 kanaler ADC -udgang
|
Kamera
|
1 kanal MIPI CSI -indgang
|
3.TC-PX30 Core Board For Stamp Hole Feature And Application
Rockchip TC-PX30 Core Board (TC-PX30 Stamp Hole System on Module)
TC-PX30 SOM-funktioner:
l Størrelse: 45 mm*45 mm
lRK809 PMU sikrer, at det fungerer stabilt og pålideligt
lUnderstøtter former for eMMC, standard 8 GB eMMC
lKanal LPDDR3, standard 1 GB LPDDR3 og 2 GB valgfri
lAndroid 8.1, Linux og Ubuntu OS
l144 PIN, inkluderet CPU alle pinkoder
lSupport dobbelt display
Applikationsscenarie
TC-PX30 er velegnet til AIOT-udstyr, køretøjskontrol, spiludstyr, kommercielt displayudstyr, medicinsk udstyr, automater, industrielle computere osv.
4.TC-PX30 Core Board til detaljer om frimærkehuller

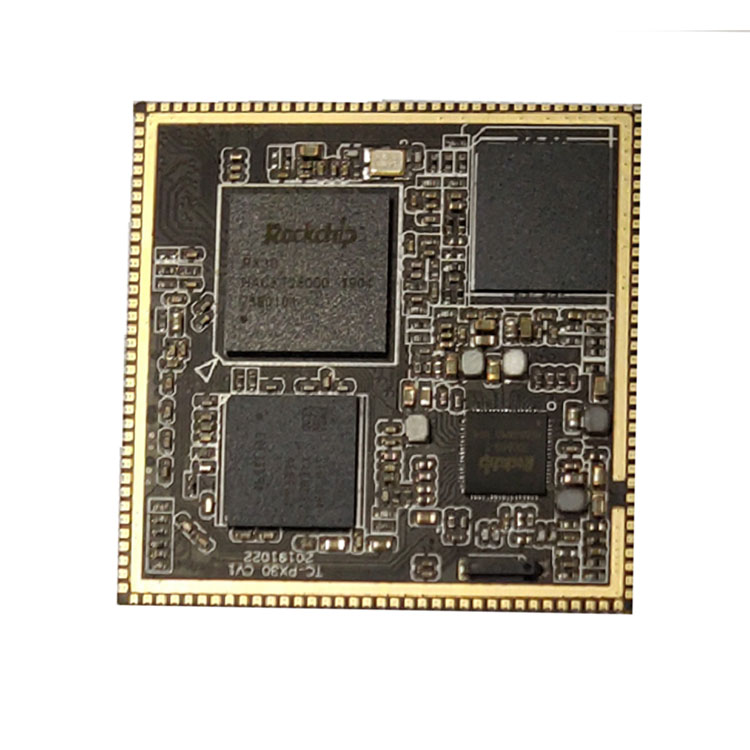

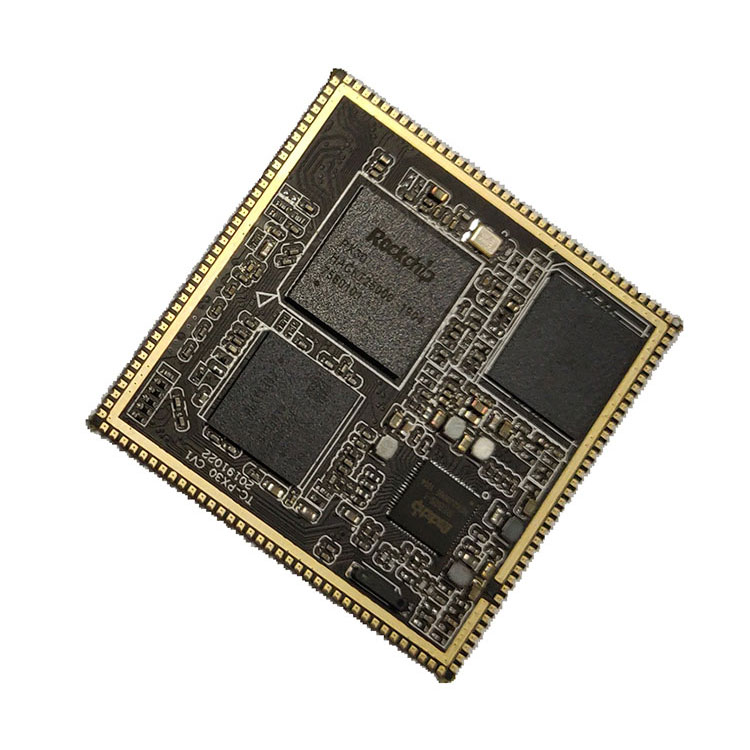

Rockchip TC-PX30 Core Board (TC-PX30 Stamp Hole System on Module) Set forfra

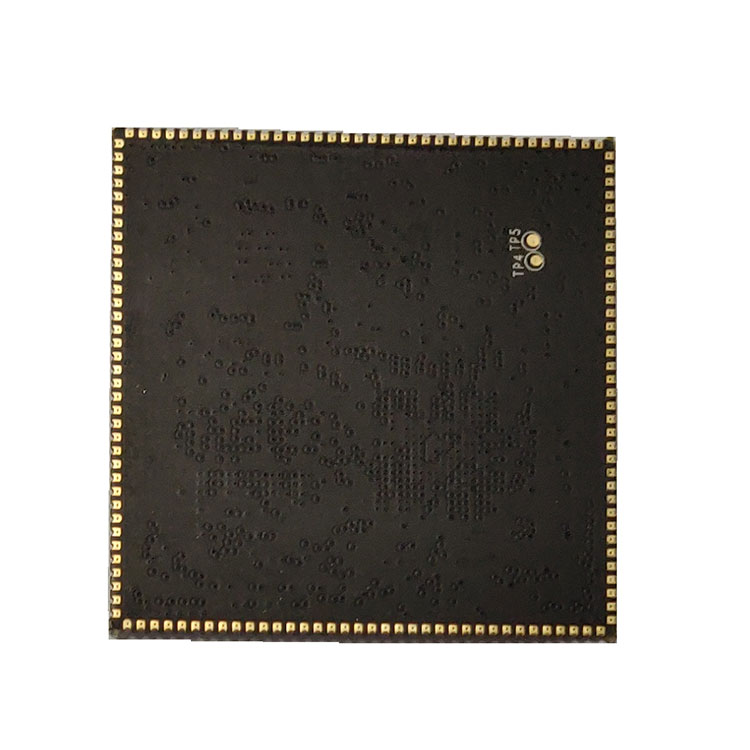

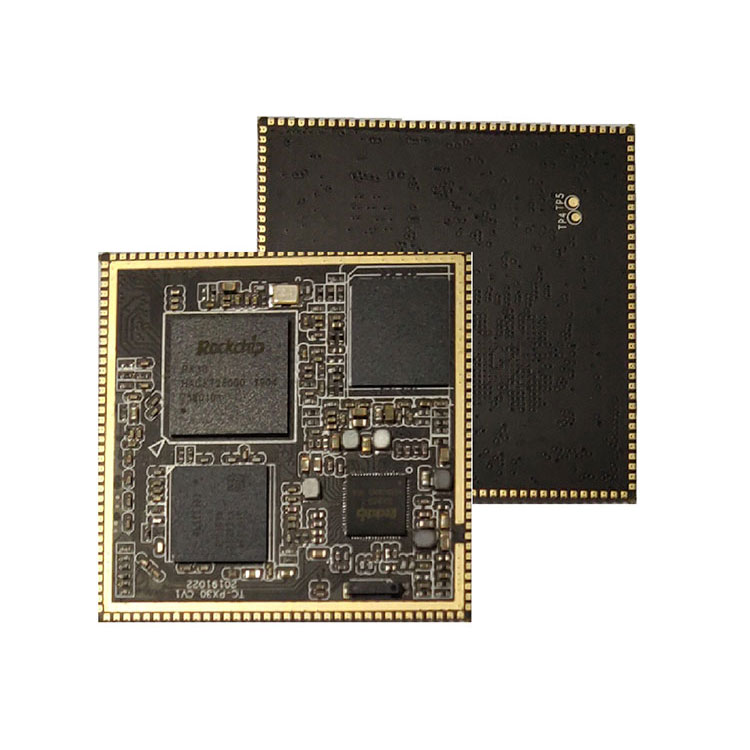

Rockchip TC-PX30 Core Board (TC-PX30 Stamp Hole System on Module) set bagfra
Rockchip TC-PX30 Core Board (TC-PX30 Stamp Hole System on Module) Strukturdiagram
Udviklingsnævnets udseende
Flere oplysninger om TC-PX30 udviklingskort, se TC-PX30 udviklings bord introduktion.
TC-PX30 udviklingsplade
5.TC-PX30 Core Board For Stamp Hole Qualification
Produktionsanlægget har Yamaha importerede automatiske placeringslinjer, tysk Essa selektiv bølgelodning, loddemasseinspektion 3D-SPI, AOI, røntgen, BGA omarbejdningsstation og andet udstyr og har en processtrøm og streng kvalitetskontrolstyring. Sikre kernekortets pålidelighed og stabilitet.
6.Levering, forsendelse og servering
ARM -platformene, der aktuelt lanceres af vores virksomhed, omfatter RK (Rockchip) og Allwinner -løsninger. RK -løsninger omfatter RK3399, RK3288, PX30, RK3368, RV1126, RV1109, RK3568; Allwinner -løsninger omfatter A64; produktformer omfatter kernekort, udviklingstavler, bundkort til industriel styring, integrerede industrikontroller og komplette produkter. Det er meget udbredt i kommerciel display, reklamemaskine, bygningsovervågning, køretøjsterminal, intelligent identifikation, intelligent IoT -terminal, AI, Aiot, industri, finans, lufthavn, told, politi, hospital, hjemmet smart, uddannelse, forbrugerelektronik osv.
thinkcores open source platform core boards og udviklings boards. thinkcores fulde pakke af hardware og software tilpasningstjenester løsninger baseret på Rockchip socs understøtter kundens designproces, fra de tidligste udviklingsfaser til succesfuld masseproduktion.
Board Design Services
Bygger et skræddersyet transportbræt i henhold til kundernes krav
Integration af vores SoM i slutbrugerens hardware til omkostningsreduktion og lavere fodaftryk og forkorte udviklingscyklussen
Softwareudviklingstjenester
Firmware, enhedsdrivere, BSP, Middleware
Port til forskellige udviklingsmiljøer
Integration til målplatform
Produktionstjenester
Indkøb af komponenter
Produktionsmængden bygger op
Tilpasset mærkning
Komplette nøglefærdige løsninger
Indlejret F & U
Teknologi
â € “Lavt niveau OS: Android og Linux, for at hente Geniatech hardware
- Driverporting: Til tilpasset hardware bygger hardware på OS -niveau
- Sikkerhed og autentisk værktøj: For at sikre at hardwaren fungerer på den rigtige måde
Software- og hardwareoplysninger
Kernekortet indeholder skematiske diagrammer og bitnummerdiagrammer, udviklingsbordets bundkort giver hardwareoplysninger såsom PCB -kildefiler, software -SDK -pakke open source, brugermanualer, vejledningsdokumenter, fejlfindingsrettelser osv.
7. ofte stillede spørgsmål
1. Har du støtte? Hvilken teknisk support er der?
Thinkcore -svar: Vi leverer kildekoden, skematisk diagram og teknisk manual til kernekortets udviklingsbord.
Ja, teknisk support, du kan stille spørgsmål via e -mail eller fora.
Omfanget af teknisk support
1. Forstå, hvilke software- og hardware -ressourcer der findes på udviklingsbordet
2. Sådan køres de medfølgende testprogrammer og eksempler for at få udviklingsbordet til at køre normalt
3. Sådan downloades og programmeres opdateringssystemet
4. Afgør, om der er en fejl. Følgende spørgsmål er ikke omfattet af teknisk support, der tilbydes kun tekniske diskussioner
â´´. Sådan forstår og ændrer du kildekoden, selvdemontering og efterligning af printkort
⑵. Sådan kompileres og transplanteres operativsystemet
⑶. Problemer, som brugerne støder på i egenudvikling, det vil sige problemer med brugertilpasning
Bemærk: Vi definerer "tilpasning" som følger: For at realisere deres egne behov designer, designer, laver eller ændrer alle programmer koder og udstyr selv.
2. Kan du acceptere ordrer?
Thinkcore svarede:
Services vi leverer: 1. Systemtilpasning; 2. Systemtilpasning; 3. Driv udvikling; 4. Firmware -opgradering; 5. Hardware skematisk design; 6. PCB -layout; 7. Systemopgradering; 8. Udviklingsmiljøbyggeri; 9. Metode til fejlfinding af applikationer; 10. Testmetode. 11. Mere tilpassede servicesâ ”‰
3. Hvilke detaljer skal man være opmærksom på, når man bruger Android -kernekortet?
Ethvert produkt, efter en tids brug, vil have nogle små problemer af denne eller den slags. Android -kernekortet er naturligvis ingen undtagelse, men hvis du vedligeholder og bruger det korrekt, skal du være opmærksom på detaljerne, og mange problemer kan løses. Vær normalt opmærksom på en lille detalje, du kan medbringe dig selv en masse bekvemmelighed! Jeg tror, du helt sikkert vil være villig til at prøve. .
Først og fremmest skal du være opmærksom på det spændingsområde, som hver grænseflade kan acceptere, når du bruger Android -kernekortet. På samme tid skal du sikre, at stikket matcher og de positive og negative retninger.
For det andet er placeringen og transporten af android core board også meget vigtig. Det skal placeres i et tørt miljø med lav luftfugtighed. Samtidig er det nødvendigt at være opmærksom på antistatiske foranstaltninger. På denne måde vil Android -kernekortet ikke blive beskadiget. Dette kan undgå korrosion af Android -kernekortet på grund af høj luftfugtighed.
For det tredje er de indre dele af Android -kernekortet relativt skrøbelige, og kraftige slag eller tryk kan forårsage skade på de interne komponenter i Android -kernekortet eller PCB -bøjning. også. Prøv ikke at lade Android -kernekortet blive ramt af hårde genstande under brug
4. Hvor mange typer pakker er der generelt tilgængelige for ARM -integrerede kernekort?
ARM -integreret kernekort er et elektronisk bundkort, der pakker og indkapsler kernefunktionerne på en pc eller tablet. De fleste ARM -integrerede kernekort integrerer CPU, lagerenheder og ben, som er forbundet til den understøttende bagplan gennem stifter for at realisere en systemchip i et bestemt felt. Folk kalder ofte et sådant system for en single-chip mikrocomputer, men det bør mere præcist kaldes en integreret udviklingsplatform.
Fordi kernekortet integrerer kernens fælles funktioner, har det alsidigheden, at et kernekort kan tilpasse en række forskellige bagplaner, hvilket i høj grad forbedrer bundkortets udviklingseffektivitet. Fordi ARM's integrerede kernekort er adskilt som et uafhængigt modul, reducerer det også udviklingsproblemer, øger systemets pålidelighed, stabilitet og vedligeholdelse, fremskynder markedsføringstid, professionelle tekniske tjenester og optimerer produktomkostninger. Tab af fleksibilitet.
De tre hovedkarakteristika ved ARM-kernekortet er: lavt strømforbrug og stærke funktioner, 16-bit/32-bit/64-bit dobbelt instruktionssæt og talrige partnere. Lille størrelse, lavt strømforbrug, lave omkostninger, høj ydeevne; understøtter Thumb (16-bit)/ARM (32-bit) dobbelt instruktionssæt, kompatibelt med 8-bit/16-bit enheder; der bruges et stort antal registre, og instruktionsudførelseshastigheden er hurtigere; De fleste dataoperationer gennemføres i registre; adresseringstilstanden er fleksibel og enkel, og udførelseseffektiviteten er høj; instruktionens længde er fast.
Si NuclearTeknologi's AMR -serie indlejrede kernekortprodukter gør god brug af disse fordele ved ARM -platformen. Komponenter CPU -CPU er den vigtigste del af kernekortet, som består af aritmetisk enhed og controller. Hvis RK3399 -kernekortet sammenligner en computer med en person, så er CPU'en hans hjerte, og dens vigtige rolle kan ses ud fra dette. Uanset hvilken slags CPU kan dens interne struktur opsummeres i tre dele: styreenhed, logisk enhed og lagerenhed.
Disse tre dele koordinerer med hinanden for at analysere, bedømme, beregne og kontrollere det koordinerede arbejde i forskellige dele af computeren.
Hukommelse Hukommelse er en komponent, der bruges til at gemme programmer og data. For en computer kan den kun med hukommelse have en hukommelsesfunktion for at sikre normal drift. Der er mange typer opbevaring, som kan opdeles i hovedlager og hjælpelager efter deres anvendelse. Hovedlagring kaldes også intern lagring (kaldet hukommelse), og hjælpelager kaldes også ekstern lagring (kaldet ekstern lagring). Ekstern lagring er normalt magnetiske medier eller optiske diske, såsom harddiske, disketter, bånd, cd'er osv., Som kan gemme oplysninger i lang tid og ikke er afhængige af elektricitet til at gemme oplysninger, men drevet af mekaniske komponenter, hastigheden er meget langsommere end CPU'ens.
Hukommelse refererer til lagerkomponenten på bundkortet. Det er den komponent, som CPU'en direkte kommunikerer med og bruger den til at gemme data. Det gemmer de data og programmer, der aktuelt er i brug (det vil sige i udførelse). Dens fysiske essens er en eller flere grupper. Et integreret kredsløb med data input og output og datalagringsfunktioner. Hukommelsen bruges kun til midlertidigt at gemme programmer og data. Når strømmen er slukket, eller der er et strømsvigt, går programmerne og dataene i den tabt.
Der er tre muligheder for forbindelsen mellem kernekortet og bundkortet: bord-til-bord-stik, guldfinger og stempelhul. Hvis board-to-board-stikløsningen er vedtaget, er fordelen: let til- og frakobling. Men der er følgende mangler: 1. Dårlig seismisk ydeevne. Board-to-board-stikket løsnes let af vibrationer, hvilket begrænser anvendelsen af kernekortet i bilprodukter. For at fastgøre kernebordet kan der bruges metoder som limudlevering, skruing, lodning af kobbertråd, installation af plastklemmer og spænding af afskærmningsdækslet. Hver af dem vil imidlertid afsløre mange mangler under masseproduktion, hvilket resulterer i en stigning i defektgraden.
2. Kan ikke bruges til tynde og lette produkter. Afstanden mellem kernepladen og bundpladen er også steget til mindst 5 mm, og sådan en kerneplade kan ikke bruges til at udvikle tynde og lette produkter.
3. Plug-in-operationen vil sandsynligvis forårsage intern skade på PCBA. Kernepladens område er meget stort. Når vi trækker kernepladen ud, skal vi først løfte den ene side med kraft og derefter trække den anden side ud. I denne proces er deformationen af kernekortets PCB uundgåelig, hvilket kan føre til svejsning. Indre skader såsom punkt revner. Revnede loddeled vil ikke forårsage problemer på kort sigt, men ved langvarig brug kan de gradvist blive dårligt kontaktet på grund af vibrationer, oxidation og andre årsager, der danner et åbent kredsløb og forårsager systemfejl.
4. Den mangelfulde hastighed for patch masseproduktion er høj. Board-to-board-stik med hundredvis af stifter er meget lange, og der opstår små fejl mellem stikket og printkortet. I reflow -lodningstrinnet under masseproduktion genereres intern spænding mellem printkortet og stikket, og denne interne spænding trækker og deformerer undertiden PCB'et.
5. Problemer med at teste under masseproduktion. Selvom der bruges et bord-til-kort stik med en 0,8 mm stigning, er det stadig umuligt at kontakte stikket direkte med en fingerbøl, hvilket medfører vanskeligheder ved design og fremstilling af testarmaturet. Selvom der ikke er uoverstigelige vanskeligheder, vil alle vanskeligheder i sidste ende vise sig som en stigning i omkostningerne, og ulden skal komme fra fårene.
Hvis guldfingerløsningen anvendes, er fordelene: 1. Det er meget praktisk at tilslutte og tage stikket ud. 2. Omkostningerne ved guldfingerteknologi er meget lave i masseproduktion.
Ulemperne er: 1. Da guldfingerdelen skal være galvaniseret, er prisen på guldfingerprocessen meget dyr, når output er lav. Produktionsprocessen på den billige PCB -fabrik er ikke god nok. Der er mange problemer med pladerne, og produktkvaliteten kan ikke garanteres. 2. Det kan ikke bruges til tynde og lette produkter som bord-til-kort stik. 3. Bundkortet har brug for en grafikkortplads i notebook af høj kvalitet, hvilket øger produktets omkostninger.
Hvis stemplet hul ordning er vedtaget, ulemperne er: 1. Det er svært at skille ad. 2. Kernepladeområdet er for stort, og der er risiko for deformation efter tilbagespolning, og manuel lodning til bundpladen kan være påkrævet. Alle manglerne ved de to første ordninger eksisterer ikke længere.
5. Vil du fortælle mig leveringstiden for kernekortet?
Thinkcore svarede: Små batchprøver, hvis der er lager, sendes betalingen inden for tre dage. Store mængder ordrer eller tilpassede ordrer kan sendes inden for 35 dage under normale omstændigheder
