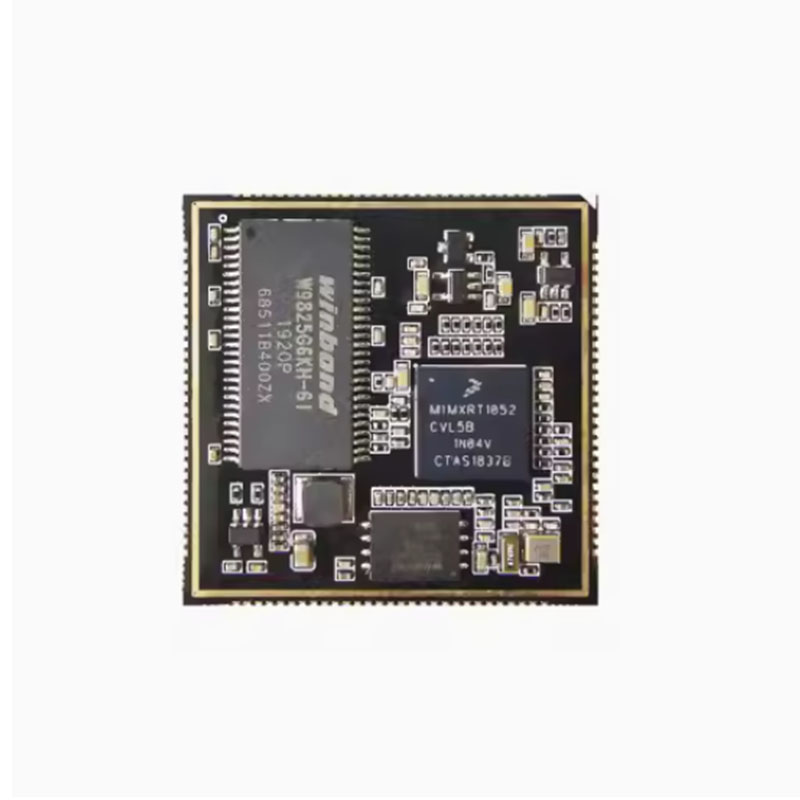

NXP I.MX RT1052 Core Board

● Denne RT1052 S2 Core Board er designet baseret på NXP MIMXRT1052CVL5B -processoren.

● Komponenterne i hele bestyrelsen er lavet af materialer i industriklasse.

● Hardwareressourcerne i kernebestyrelsen inkluderer

● 32 MB SDRAM, 32 MB eller flash og 256b EEPROM.

● PCB vedtager et 6-lags sort nedsænkningsgulddesign med en samlet størrelse på 38*38 mm, i alt 116 stifter og en stiftafstand på 1,0 mm. Bortset fra SEMC -bussen føres de resterende 10 stifter af chippen alle ud.

Core Board Signal Interface Parametre

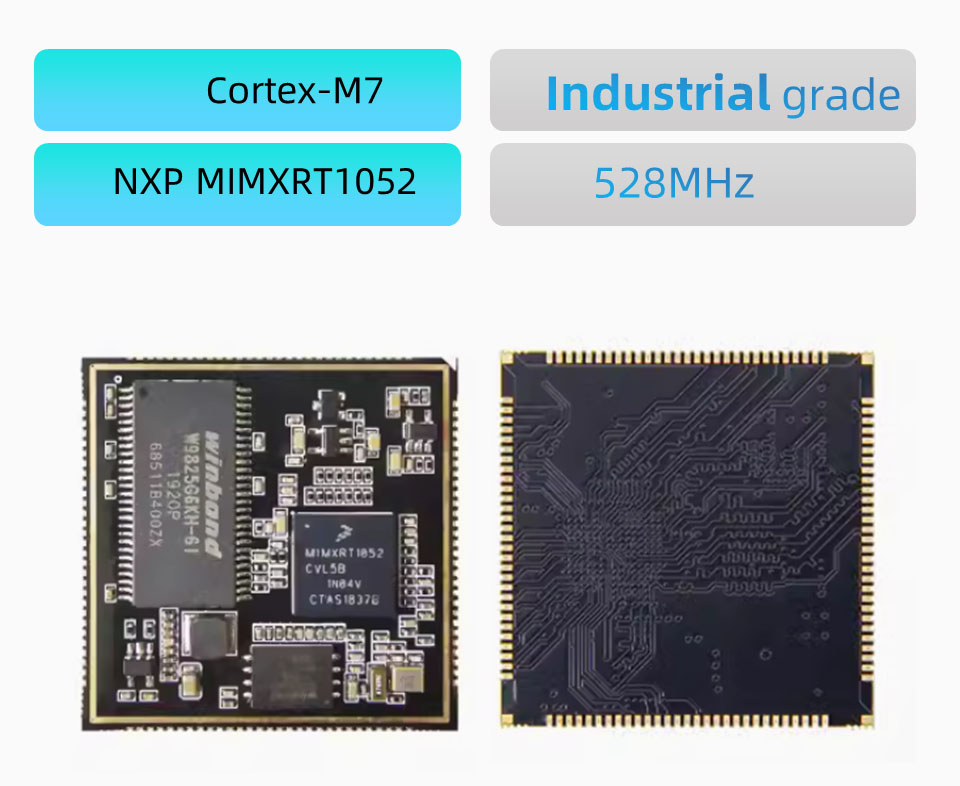

Hovedchip: MIMXRT1052CVL5B, Cortex-M7-kerne, hovedfrekvens 528MHz

SDRAM: 2MB, TSSOP -pakke, brand Winbond, industriel kvalitet

Flash: 32MB, WSON8 -pakke, brand Winbond, industriel kvalitet

EEPROM: AT24C02 256B

Ethernet Phy: Ingen

PCB -størrelse: 38*38 mm

Strømforsyning: 3.3V

Shield Cover: Intet Shield Cover

GPIO: 116 pins, 1,0 mm pin -afstand, bortset fra SEMC -bus, er alle andre i0 ført ud

Driftstemperatur: -40 ~ 85 ° C, industriel kvalitet

Core Board Signal Interface

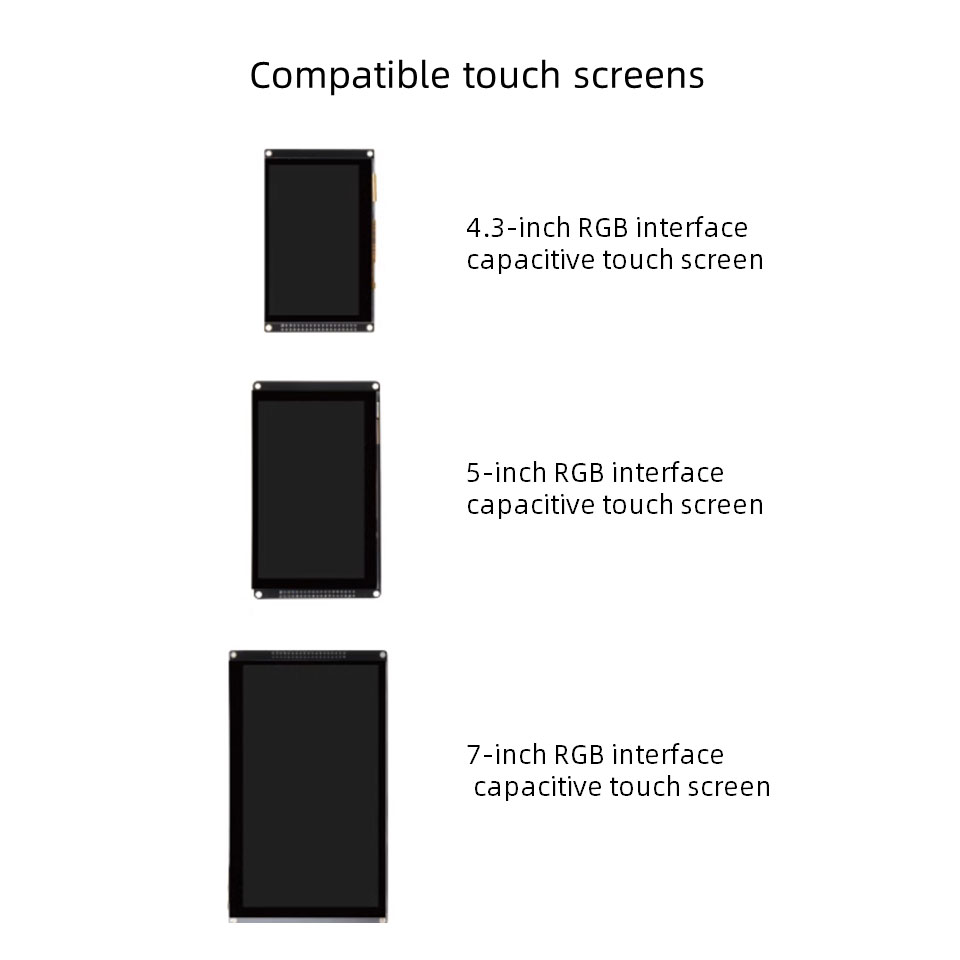

● LCD: 1 kanal

● USB: 2 kanaler, med højhastigheds phy

● SDIO: 2 kanaler

● I²C: 4

● SPI: 4

● UART: 8

● SAI: 3

● ADC: 2 (16 kanaler hver), 12bit

● PWM: 4

● JTAG: 1 kanal

● SPDIF: 2 kanaler

● Kan: 2

● Bemærk: Ovenstående data kan genbruges, se venligst Core Board PIN -beskrivelsen som et referencedesign

Bemærk: Bestyrelsen kan tilpasses med en minimumsordre på 500
