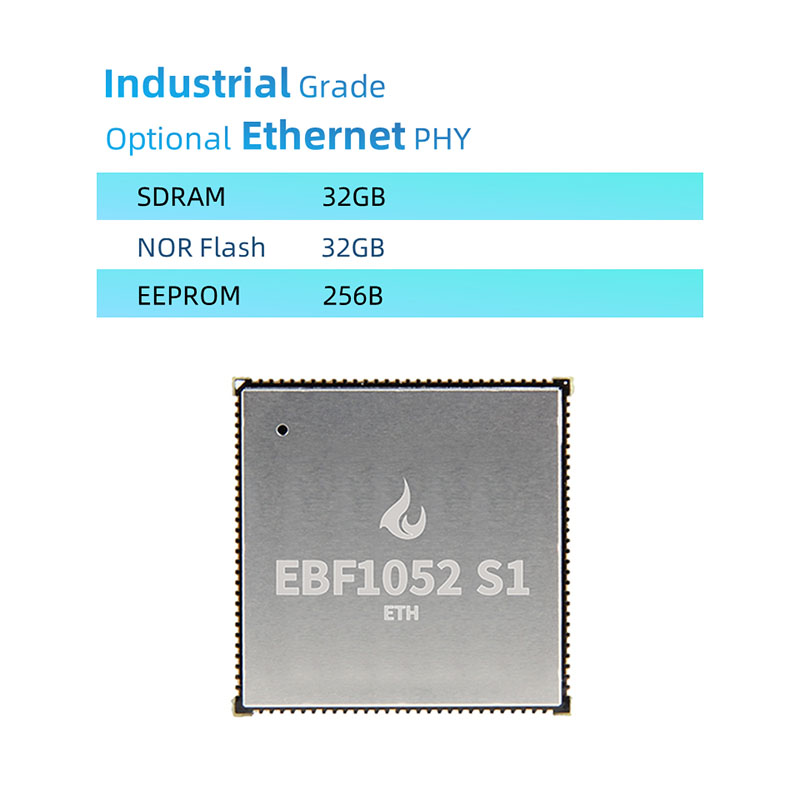

NXP MIMXRT1052 Core Board som

 Denne NXP MIMXRT1052 Core Board Som er designet baseret på NXP MIMXRT1052CVL5B -processor

 Hele bestyrelseskomponenterne er lavet af materialer i industriel kvalitet

 NXP MIMXRT1052 Core Board Som hardware -ressourcer inkluderer 32 MB SDRAM, 32MB eller flash, 256b EEPROM og 10/100M Ethernet Phy (valgfrit) PCB vedtager 6 lag med sort nedsænkning Gulddesign, den samlede størrelse er 32*32mm, i alt 116 pins, pin i afstand fra 1 ud.

NXP MIMXRT1052 Core Board Som -parametre

Core Board Signal Interface Parametre

Hovedchip: MIMXRT1052CVL5B, Cortex-M7-kerne, hovedfrekvens 528MHz

SDRAM: 32MB, BGA -pakke, brand ISS1, industriel kvalitet

Flash: 32MB, WSON8 -pakken, brand ISS, industriel kvalitet

EEPROM: AT24C02 256B

Ethernet Phy: LAN8720A Valgfrit

PCB -størrelse: 32*32mm

Strømforsyning: 5v

Shield Cover: Valgfrit Shield Cover

GPIO: 116, pin -afstand 1,0 mm, bortset fra SEMC -bussen, er resten af ​​i0 alle ført ud

Arbejdstemperatur: -40 ~ 85 ° C, industriel kvalitet

Core Board Signal Interface

Ethernet: 1 kanal, valgfri, kun tilgængelig, når kernebestyrelsen har Ethernet Phy

LCD: 1 kanal, kun RGB565 Når du bruger Ethernet, kan RGB565/888 bruges, når det ikke bruger Ethernet

USB: 2 kanaler, med højhastigheds phy

SDIO: 2 kanaler

I²C: 4

SPI: 4

UART: 8

SAI: 3

CSI: 1

ADC: 2 (16 kanaler hver), 12bit

PWM: 4

JTAG: 1 kanal

SPDIF: 2 kanaler

Kan: 2

Bemærk: Ovenstående data kan genbruges, se venligst Core Board PIN -beskrivelsen som et referencedesign

Skjolddækslogoet kan tilpasses med en minimumsordre på 500
