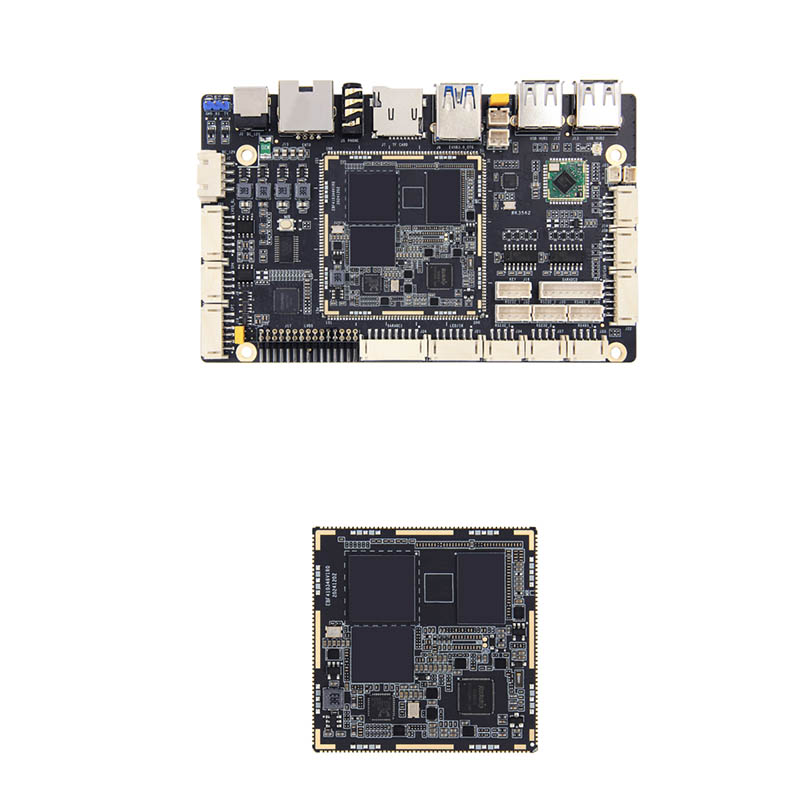

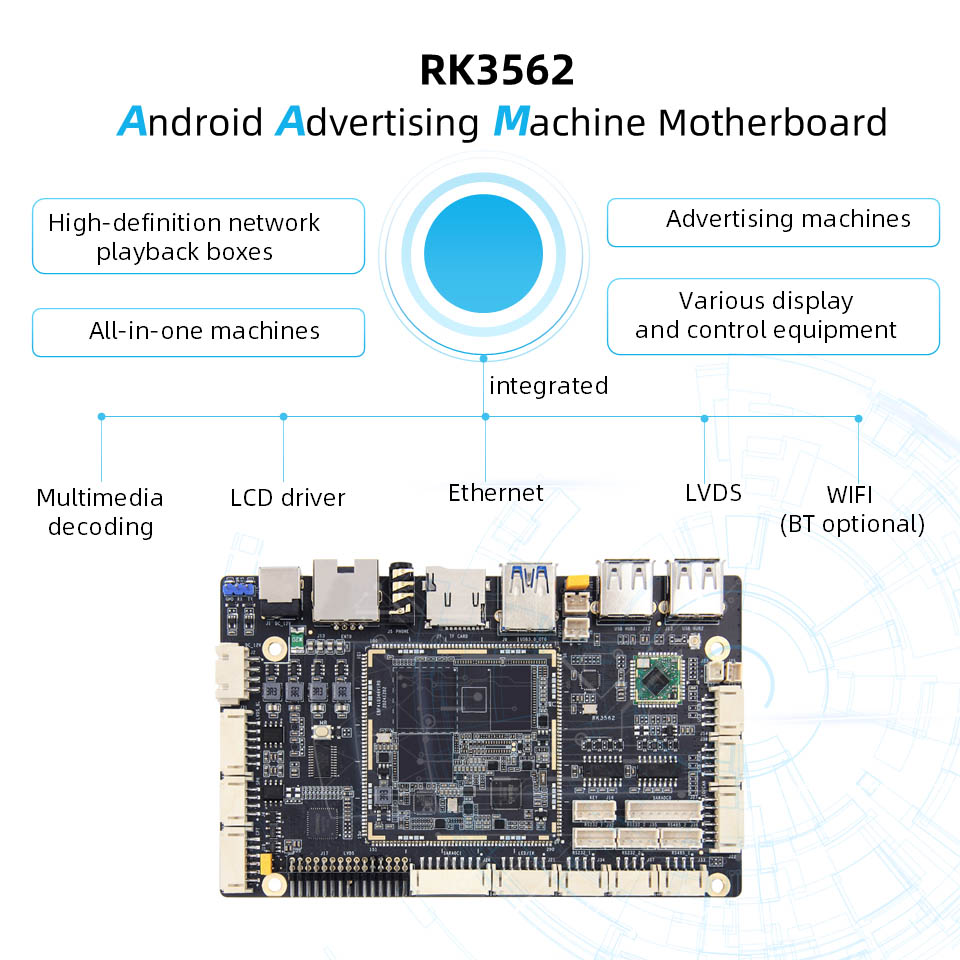

RK3562J Development Board

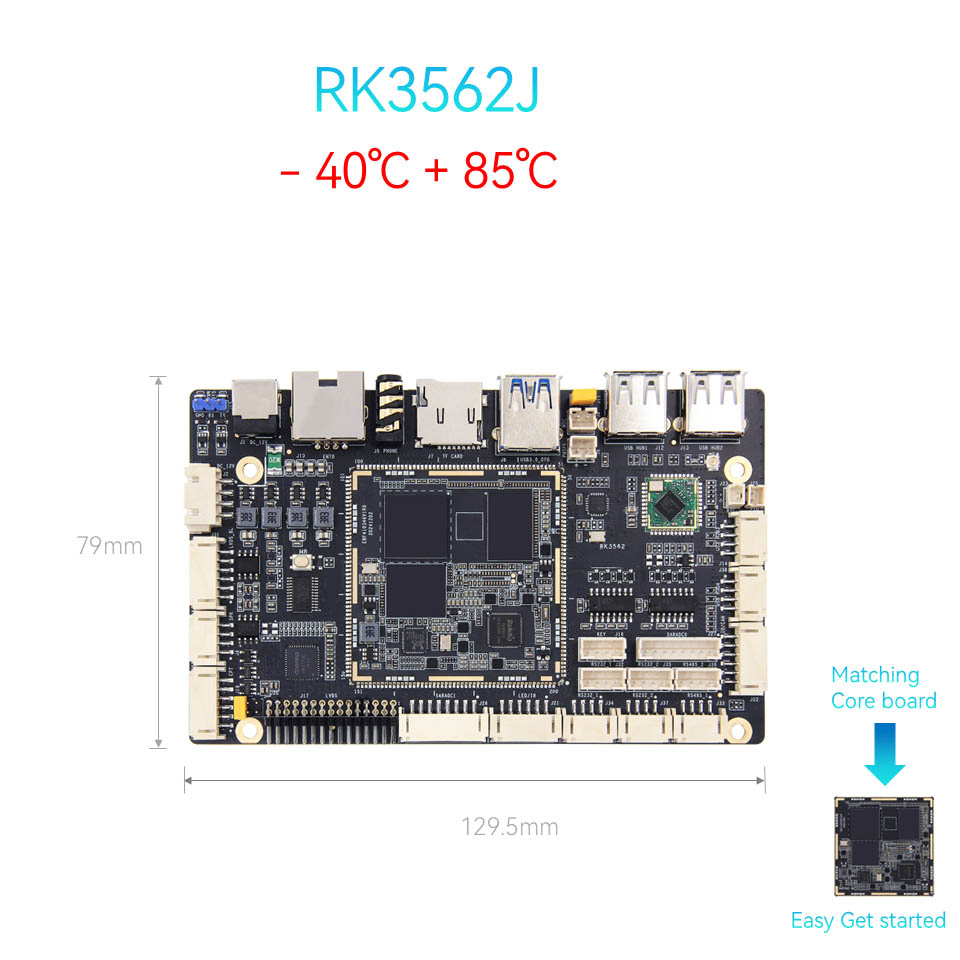

ThinkCore Technology RK3562J Development Board bruger chips industriel kvalitet, kan operere stabilt i lang tid i et driftstemperaturområde på -40 ° C til 85 ° C, imødekomme behovene i kommercielle displayapplikationer i forskellige komplekse miljøer, såsom udendørs reklamemaskiner, displayudstyr i indkøbscentre og andre offentlige steder.

Nøglefunktioner:

High-Performance SOC: Rockchip RK3562J Quad-Core Cortex-A55 @ 1,8 GHz, ideel til digital skiltning, smart detailhandel og industriel kontrol.

● Rige grænseflader: DUAL-DISPLAY-support via MIPI CSI/DSI + LVDS, High-Speed ​​USB 3.0 og Wi-Fi 6 for ultra-lav latenstid.

● Open source-design: Open Source-understøttende baseboard-PCB-kildefil og SDK sørgede for hurtig tilpasning.

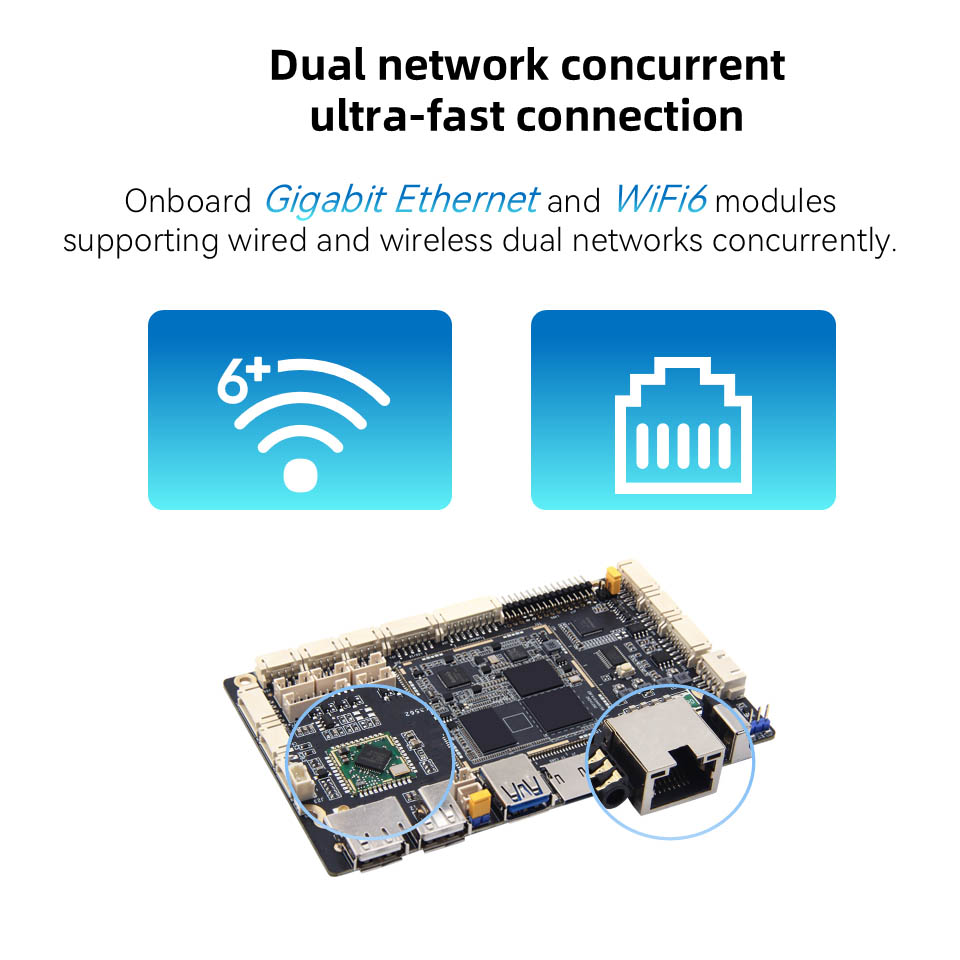

● Gigabit Ethernet Port: Gigabit Ethernet Port kan give effektiv, stabil og fleksibel netværksstøtte til kommercielle displayplader og andet udstyr

● Pålidelighed af kommerciel kvalitet: Stabil Android/Linux-support, skræddersyet til 24/7 digital skiltning og Aiot Edge-enheder.

● Officiel support mainstream -operativsystembilleder: såsom Android, Debian og Ubuntu, som kan anvendes på mere end 6 forskellige applikationsmiljøer.

Hvorfor vælge os?

Open-sourced hardware: Rediger baseboardet frit-ingen licensbarrierer.

Teknisk support: Online teknisk support til at hjælpe med at fremskynde udviklingen og hjælp til OEM/ODM -integrationer.

Omkostningseffektiv: Klar-til-installationsløsning med hurtigere tid til markedet end konkurrenter.

Ansøgninger: Interaktive kiosker, reklameafspillere, live streaming-kasser, kommerciel display alt-i-en-reklame, live tv-maskine

Produktparametre:

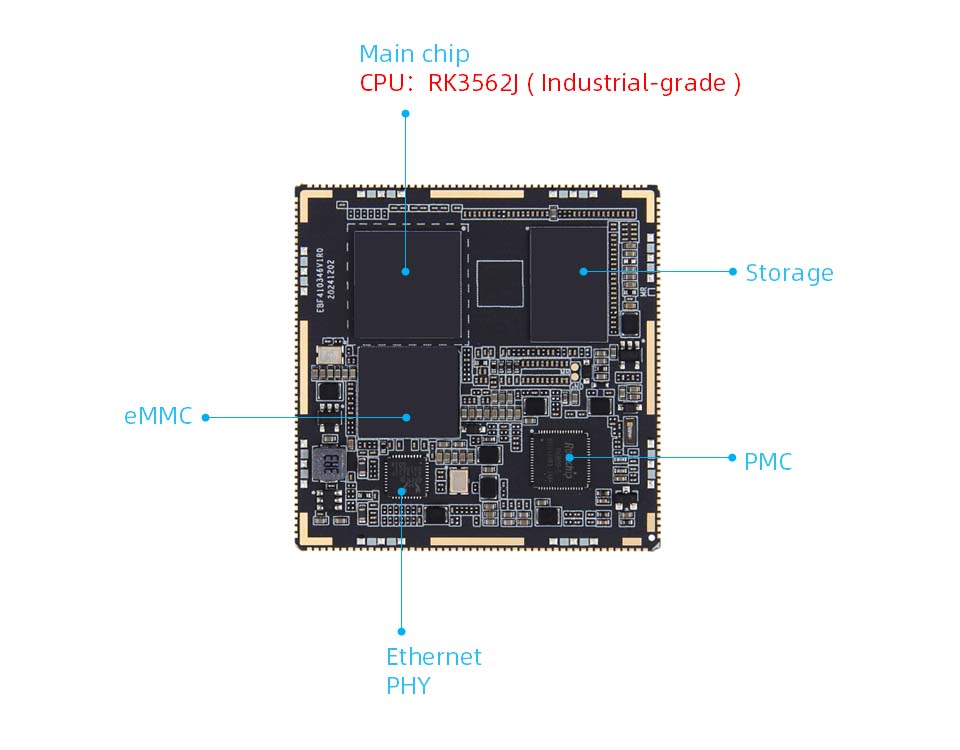

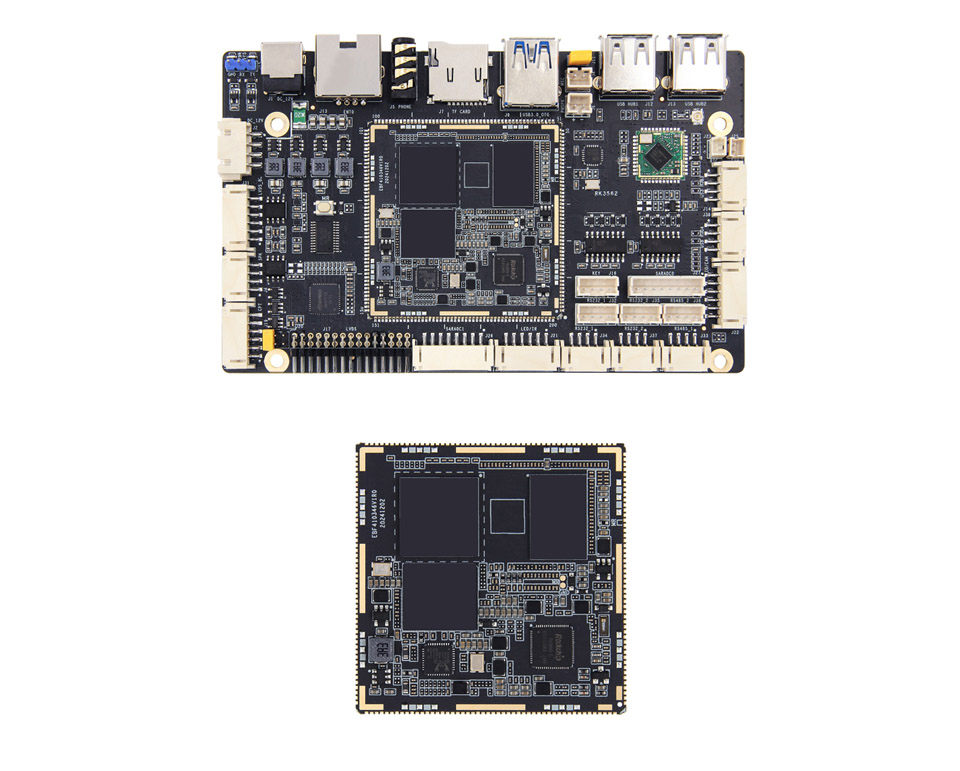

RK3562J Core Board Hardware -konfiguration

● Hovedchip

Model: RK3562/RK3562J

CPU: quad-core cortex-A53, op til 2,0 GHz

GPU: Mali-G52

NPU: 1TOPS Computing Power (RK3562J i industriel kvalitet uden NPU)

● Hukommelse: 1/2/4/8GB, LPDDR4/4X (tilpasses)

● Opbevaring: 8/32/64/128GB, EMMC (tilpasses)

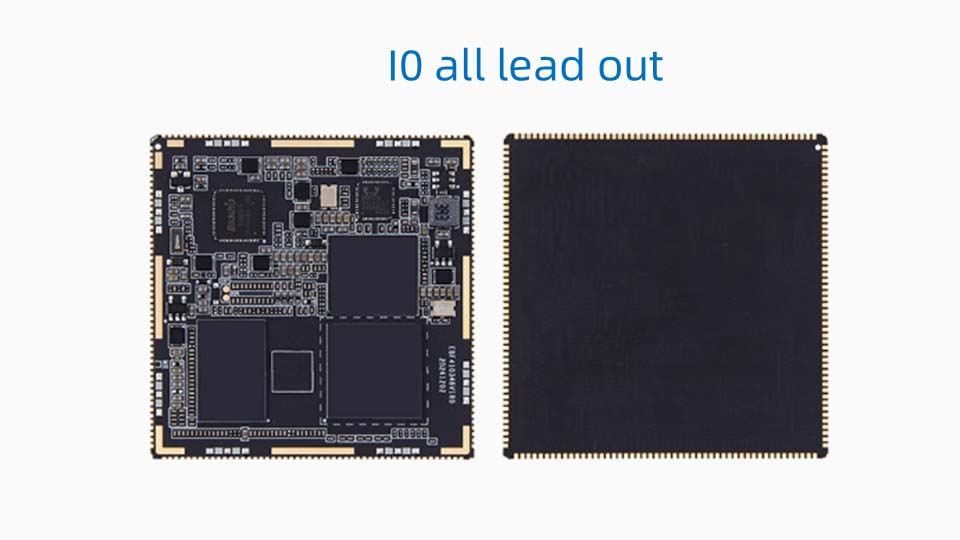

● Interface: Stamp Hole -interface, 10 fulde kundeemner

● PCB: 8 lag, sort nedsænkningsgulddesign

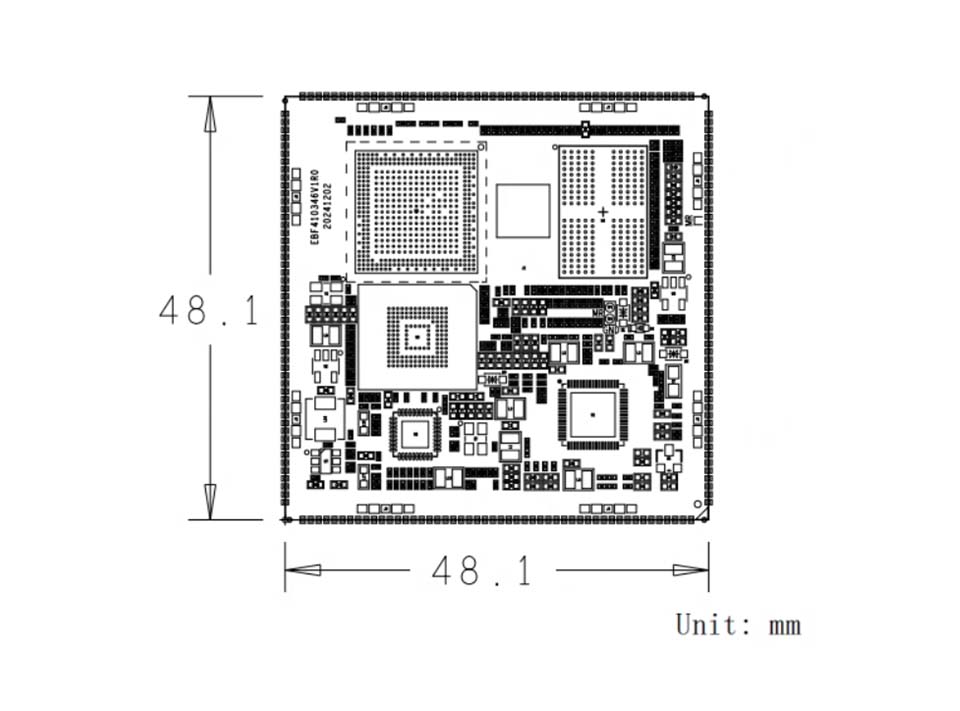

● Størrelse: 48,1*48,1 mm

Signalstifter

● IO: 86 GPIO -stifter, inklusive 1 differentielt ur, 3 knapstifter og 1 strømstyringstift

● Netværksport: 1 Gigabit Ethernet

● Seriel port: 10

● 12c: 6

● SPI: 3

● Kan: 2

● ADC: 13

● PWM: 15

● 12s: 2

● USB3.0 OTG: 1

● USB2.0 vært: 1

● Kamera: MIPICS12LANE*4

● SDMMC: 2

● SPK: 1

● lydudgang: 1

● MIC: 1

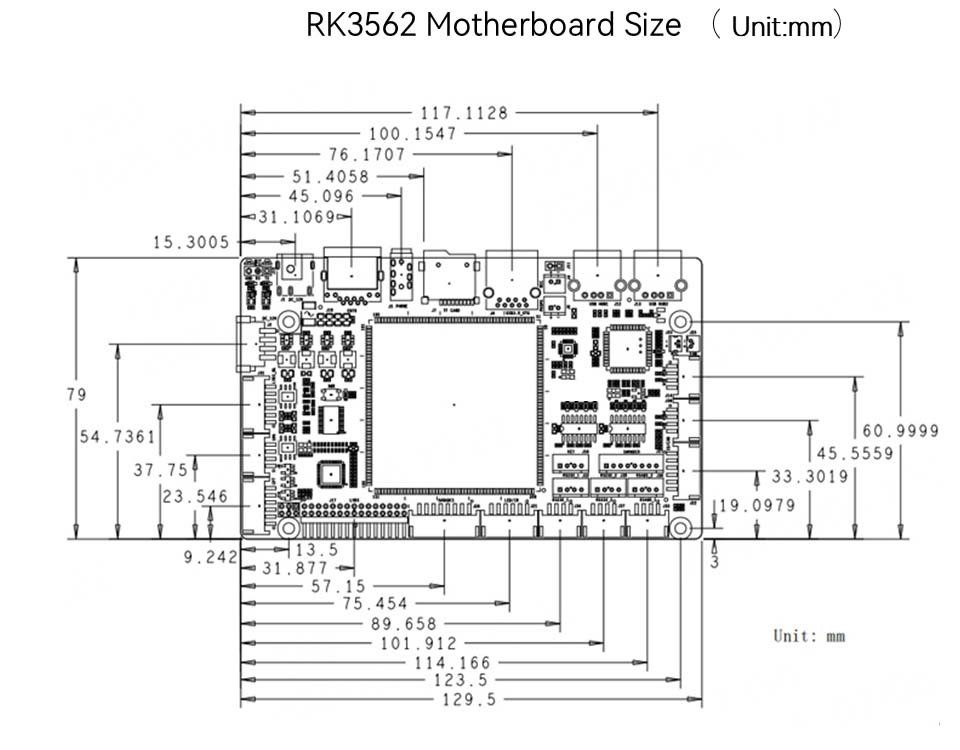

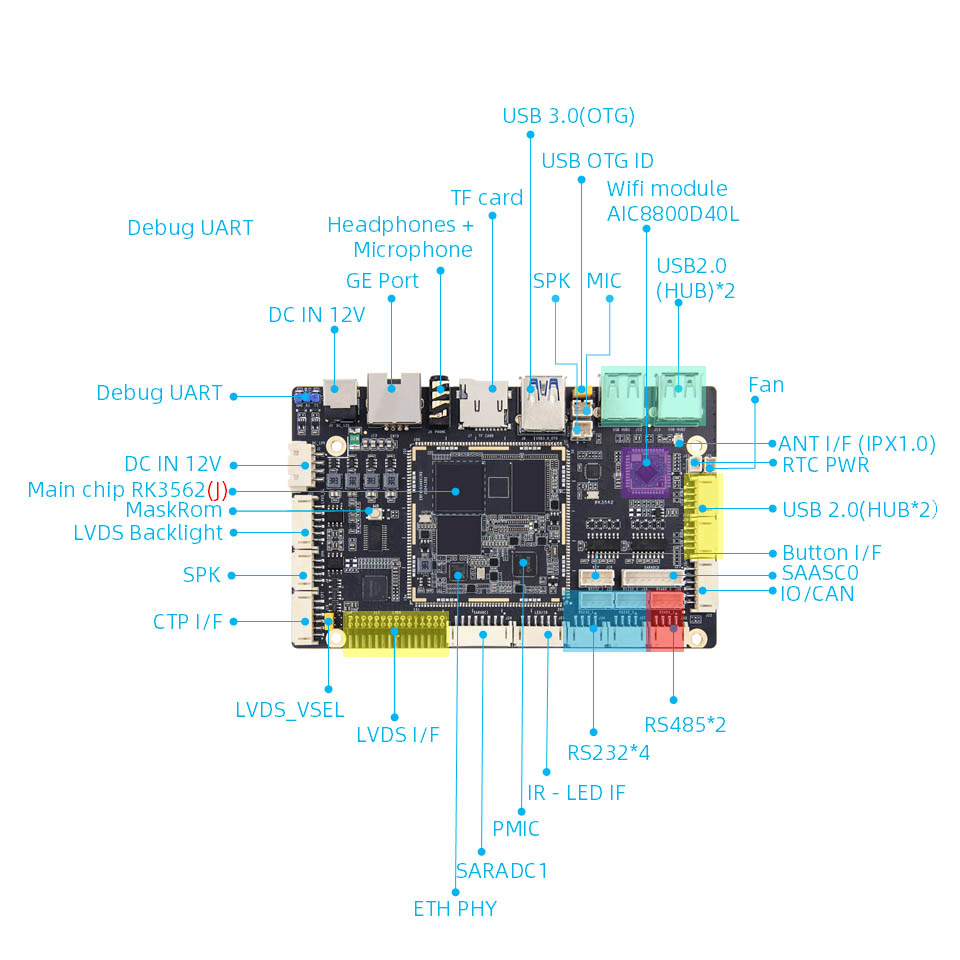

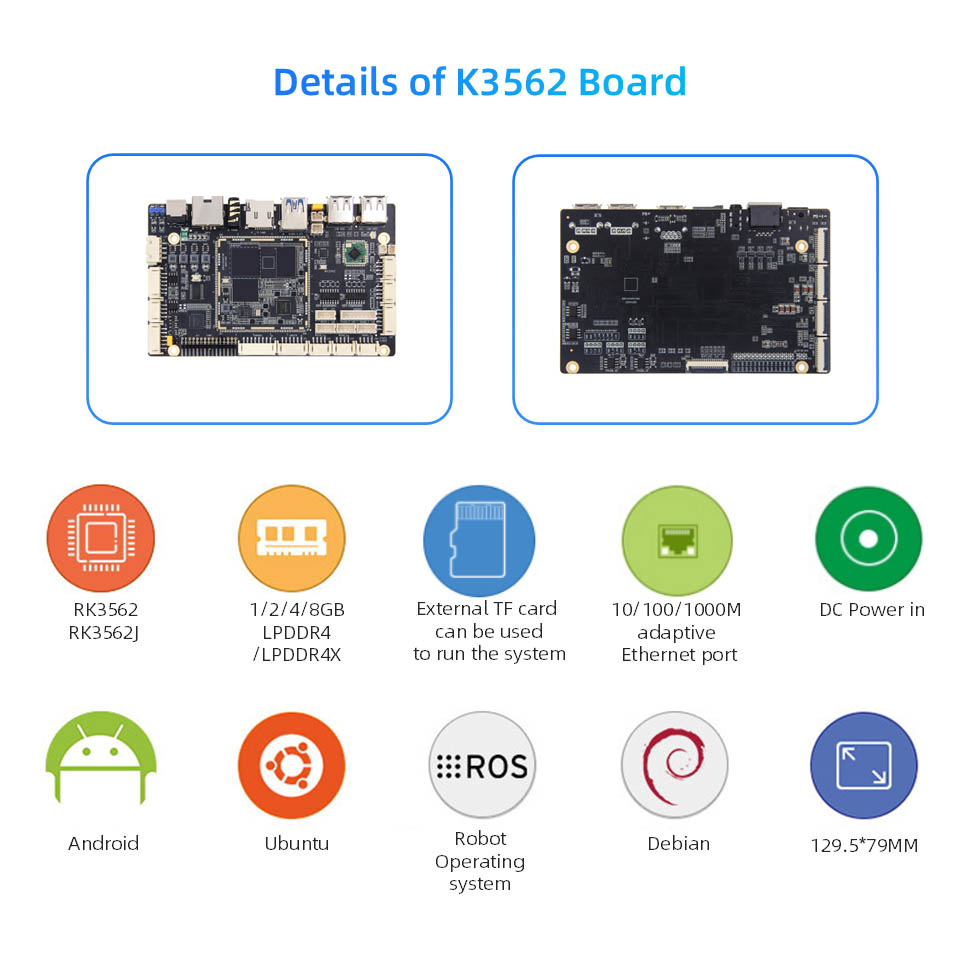

RK3562J Motherboard Hardware -konfiguration

● Hovedchip:

Model: RK3562/RK3562JCPU: quad-core cortex-A53, hovedfrekvens op til 2,0 GHZGPU: Mali-G52NPU: 1TOPS Computing Power (Industrial Grade RK3562J uden NPU)

● Hukommelse: 1/2/4/8GB, LPDDR4/4X (tilpasses)

● Opbevaring: 8/32/64/128GB, EMMC (tilpasses)

● Effektgrænseflade: DC 12V@2A DC Input

● Ethernet: Gigabit Network Port*1, understøtter 10/100/1000 Mbps datatransmissionshastighed

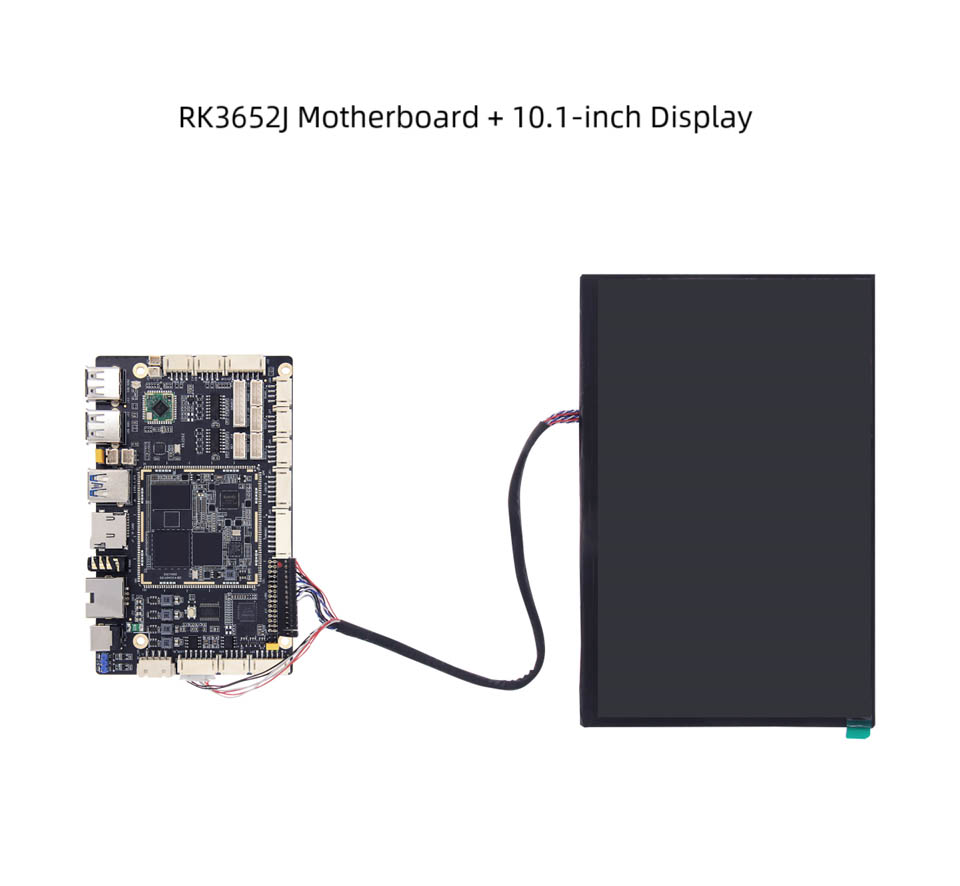

● LVDS: 2*15pin LVDS -skærmgrænseflade*1

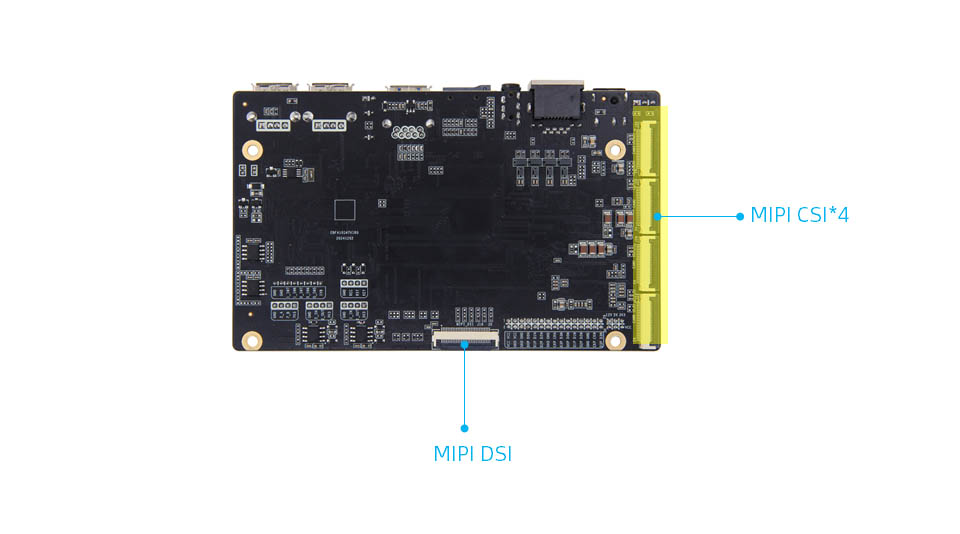

● MIPI-DSI: MIPI-skærmgrænseflade*1, MIPIDSI og LVDS-interface genanvendes, og standard er at oprette forbindelse til LVDS-skærmen. Hvis du vælger at oprette forbindelse til Mipidsi, skal du ændre modstanden

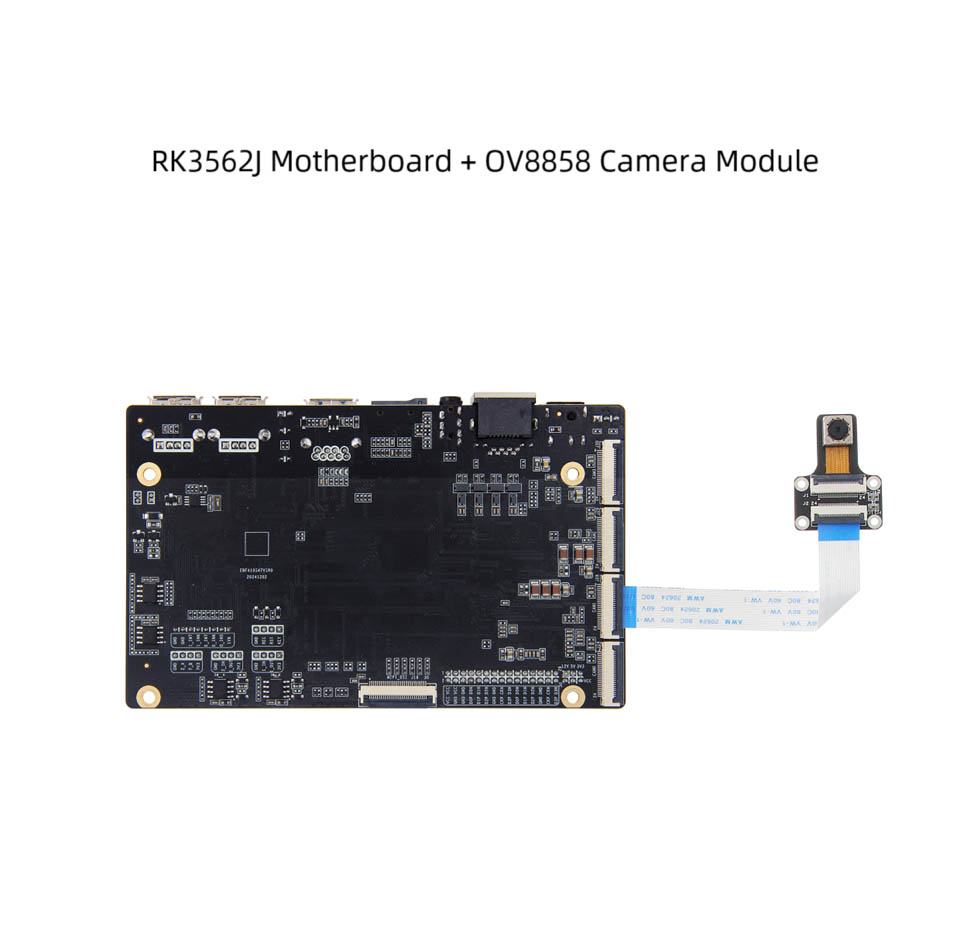

● MIPI-CSI: MIPI-kamera-interface*4, kan tilsluttes butikens IMX415/OV8858-kamera (standardkombinationen er OV8858-kameraet)

● Kapacitiv berøringsskærm: LVDS berøringsskærmgrænseflade*1

● LCD -baggrundsbelysning: LVDS -baggrundsbelysningsgrænseflade*1

● Skærmkraftgrænseflade: LVDS Spændingsudvælgelsesgrænseflade*1

● USB2.0: USB Hub Interface*4

● USB3.0: USB OTG -interface*1, standard er enhedstilstand, tilstand kan vælges via jumperhætte

● WiFi: Ombord WiFi6 -modul, model: AIC8800D40L

● TF -kortholder: Support Micro SD (TF) -kort for at starte systemet, op til 512 GB
